一、簡述

為堅決貫徹國家煤礦安全監察局煤安全監管行管〔2016〕19號“煤礦業特殊工種安全生產技術操作過程測試規范”，推動煤礦業特殊工種理論考試順利推進，生產設計現在市場前沿的機器。

掘進機智能化實際操作仿真模擬裝置以模擬仿真掘進機為本體，與智能化在線考試系統聯接，對學員開展培訓考評。考評完成后，系統評分，并上傳到測試終端設備，對數據進行信息化管理?？梢酝陚涞姆从橙块_(kāi)掘作業標準的定期檢查實際操作工作內容，幫助學員真實學習到礦井開掘工作中的各類行為準則和技能水平。完成虛擬環境與模擬仿真掘進機互動交流，界面與實際操作一一對應，不僅有代入感，還有互動性，并隨著情景聲效，特效。

掘進機智能化實際操作仿真模擬裝置系統軟件詳細，既能夠滿足考評，又能夠滿足技術培訓。具備自覺性，即：在關掉電腦考評模式中，機器設備正常運行，不受影響技術培訓。機器設備尺寸合乎實際操作考核標準，可以保持與實際一致的出手實際操作，所采用生產制造原料能夠滿足機器的耐用度。

安全管理系統可以隨時遠程控制進到學生機器設備，對學生實際操作情況做好立即監管，交卷系統得分并提交考試成績，既克服了現實生活中不能提供充足的地方、機器設備、考試題等一系列問題，又保證了全部面試過程的安全性。

二、設計要點及規范

掘進機智能化實際操作仿真模擬裝置設計要點：國家煤礦安全監察局下發煤礦業特殊工種安全生產技術操作過程測試規范（煤安全監管行管〔2016〕19號）之煤礦業掘進機實際操作施工安全技術性操作過程測試規范

掘進機工作前安全大檢查（通稱K1）

掘進機安全操作規程（通稱K2）

出題方法，由K1，K22個學科構成考卷。

考試分?jǐn)?shù)總分成100分，80多分為達標。

考試報名時間:不得超過為30min。

三、系統構成及作用

（一）掘進機實際操作工作硬件配置：

1、模擬仿真掘進機：

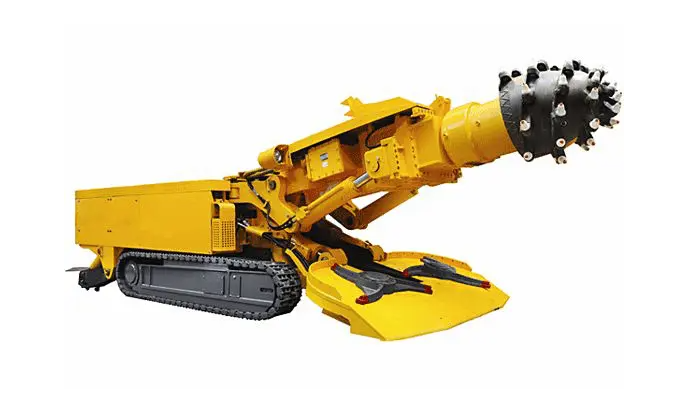

模擬仿真掘進機按實體模擬仿真制做，能很清楚的表明掘進機外型形狀運行全過程，與此同時立即體現此設備操作流程及安全管理措施。電動式演試各系統軟件工作原理，模擬操作過程。主體選用金屬材料制做，機器設備表層金屬烤漆。

1.組成

主要是由截割部、鏟板部、第一運輸飛機、本體部、走動部、后支撐點部、液壓傳動系統、噴霧系統、電氣控制系統構成。

（1）截割部

截割部由截割頭、伸縮式部、截割減速機等構成。截割頭為圓錐臺形，截割頭較大直徑為200mm,長300mm，則在圓上遍布18把鎬形截齒，截割頭根據單健槽和聯軸器與主軸軸承聯接。伸縮式部位于截割頭和截割減速器正中間，根據伸縮式油缸使截割頭具備100mm的伸縮式行程安排。截割電機電壓220V,輸出功率25W。

（2）鏟板部

鏟板部是通過鏟板本體、側鏟板、鏟板推動裝置、從動齒輪裝置等構成。根據2個減速機推動星輪，每臺減速機工作電壓220V,輸出功率25W，把截割出來的原材料放到第一運輸飛機內。鏟板部是用兩個減速機各自推動星輪完成耙裝運動。兩邊鏟板與鏟板本體釆用焊接方法連接在一起，鏟板頂級在鏟板油缸影響下可以實現往上伸出，往下間諜。鏟板由側鏟板、鏟板本體構成，鏟板根據伸縮式油缸使鏟板往上伸出300mm，油缸伸縮式行程安排80mm。

（3）第一運輸飛機

第一運輸飛機坐落于人體中間，是多邊鏈刮板式運輸飛機。運輸飛機由外流槽、后流槽、刮板鏈部件、拉緊裝置、推動裝置等構成；前、后流槽選用插槽連接。由減速機驅動鏈輪，根據圓環鏈，完成模擬運輸工作。推動裝置工作電壓220V,輸出功率25W

（4）本體部

本體部位于人體的中間，主要是由回轉工作臺、回轉軸承、本體架、軸套、套、螺栓緊固等構成。各件關鍵釆用焊接件，與各部件相聯接具有框架功效。

回轉工作臺上端耳朵與截割電動機相接、下邊耳朵與截割調節油缸相接，根據回轉軸承及調節油缸來調節截割范疇。本體架前側耳朵與鏟板本體及鏟板油缸相互連接，由油缸操縱鏟板的伸出及下臥。本體的右邊配有液壓傳動系統的泵房，左邊配有操縱臺，內部結構配有第一運輸飛機，則在兩側下邊各自配有走動部，后側配有后支撐部。

（5）走動部

走動部有平衡輪、漲緊輪、輔助輪、主動輪構成，選用兩部油馬達推動履帶式完成走動。履帶式釆用滾珠絲杠調節拉緊。

（6）后支撐點部

后支撐部由支撐架、后支撐模板支撐、支撐腿、連接架、軸套、軸套、地腳螺栓等構成。各件關鍵釆用焊接件，拼裝一起與本體部連接。后支撐選用油缸推動，行程安排80mm。

（7）液壓傳動系統

液壓傳動系統包含液壓油濾芯、主閥、多路閥、液壓機主導操縱臺、油馬達、油缸、冷卻塔和各油管總成、高壓膠管總成、連接頭、液壓密封件，氣壓表等。

①液壓機系統的作用

1）液壓油箱設計容量12L,配有呼吸面罩、主回油過濾器、液位變送器等液壓機輔助件。

2）變矩器為徑向柱塞馬達，根據走動油馬達推動整個設備走動。

3）推動油缸完成截割頭上、下、左、右挪動及伸縮式。

4）星輪電機在減速機的推動下，推動星輪旋轉。

5）一運電機在減速機的推動下，推動一運行動。

6）推動油缸完成鏟板的調節與后支撐腿的調節。

7）主閥釆用單泵，為主導油道及操縱油道給予齒輪油源。

8）分配閥坐落于操縱臺內，在液控閥的操作配合下使每個執行器造成相對應姿勢。

②汽油泵和油馬達

泵房是通過2.2KW電機推動，根據汽油泵將工作壓力油各自送至截割部、鏟板部、走動部、后支撐部各油馬達和油缸。該設備一共有9個主油缸,配有卸壓閥門。

③操縱臺

控制觀眾席配有一組七聯，根據搖桿進行各油缸及油馬達動作。本操縱臺為我司自立自強產品研發，依據人體工學制定，釆用整套知名品牌搖桿及閥，外觀設計美觀大方，操作舒服，特性靠譜，安裝維修便捷。

④油缸的過負荷保護

為避免油缸過負荷而導致的毀壞，在各個液壓換向閥內部結構附加有負載調速閥。

（8）噴霧系統

選用模擬燈光噴霧系統

（9）電氣控制系統

電氣控制系統有電氣控制柜、單片機控制系統軟件、傳動系統、液壓執行元件、控制電路等構成。

①控制電源：

控制電源，大多為自動控制系統給予所需要的工作中開關電源。一次側為AC220V,二次側為DC12V。

②控制電路：

控制電路要以單片機設計為基礎，它接納各鍵入電子器件的配置信息，根據程序編寫測算，對自己所掌控的電子器件傳出姿勢命令，完成對機器的邏輯控制。為了能可以信賴，在控制電路中設立了小型繼電器。

2.作用

①運輸。

②激光切割臂：上、中、下；左、中、右；伸、中、縮。

③切割頭的轉動。

④星輪的轉動。

⑤人體的挪動：前行、終止、倒退；左拐、右拐。

⑥照明燈具。

⑦前鏟：升、中、落。

⑧后撐：上、中、下。

⑨完成L波段煤層氣關閉電源儀的報案和關閉電源。

3.性能指標

名字 性能指標

工作標準電壓 380V

工作中液壓機 0.6Mpa

閥門卸載掉工作壓力 5-6Mpa

額定功率 7.5KW

總重量 1000KG

行駛速度 10-20m/min

爬坡性能 ±30度

激光切割壁晃動視角 上下30度

材料 實體模型主體為鋼架結構

缸種類 金屬材料液壓油缸，表面解決防瓷噴漆

家用電器規范 國家標準配備

操作門板 UV材料

4.規格型號

模擬仿真掘進機規格型號：3300mm×900mm×1300mm

2、智能控制系統一部分：

選用21.5英尺超清液晶屏觸摸顯示屏，以觸碰取代電腦鼠標的方式，擺脫計算機操作限制，提升人機交互技術的現實感。顯示屏內置音響設備，聲音可以自行調整，給予清楚聲音特效的前提下，防止幾臺機器設備與此同時工作的時候相互之間發生影響。

（1）表明一部分：

屏種類 LED背光燈 液晶顯示屏 A規

規格 21.5英尺(16:9)

表明地區 478 (H)×269.5 (V)

屏幕分辨率 1920*1080 P

VGA 鍵入、導出 外置計算機VGA 鍵入，內部結構計算機VGA 導出（投影機等）

HDMI鍵入、導出 外置計算機HDMI鍵入，內部結構計算機HDMI 導出

觸碰作用 全新升級投影式液晶屏，10點觸碰，適用多一點動作；

表明 PC 高清HDMI 數據信號1080P

觸摸技術 投影式電容器技術性（電容式觸摸屏）

觸碰等級 標準配置10點觸碰,可以實現放大縮小照片等多點觸控作用

電源插頭 12V

梳狀過濾器 3D COMB filter（3D過濾減噪）

使用期限 > 50000鐘頭

（2）服務器一部分：選用嵌入式一體機，服務器全部采用知名品牌服務器，i5四核高頻率Cpu，8G內存條，在保證系統運轉平穩，硬件安裝堅固靠譜的前提下，充分運用該系統的高品質三維場景界面，為消費者提供更高水平的互動操作界面。

（3）二代身份證識別設備：在開展考核操作時，需要使用身份證認證系統實現身份核實，驗證通過后，可以進入考核系統軟件，在考核結束后，可將身份證信息考核考試成績，一起存放并裝包上傳至網絡服務器，做信息化管理。

1：合乎GA450-2013臺型住戶身份證閱讀器通用技術規定，適配ISO14443（TypeB）規范；

2：讀取響應速度：<1s；

3：閱讀文章間距:0～30mm；

4：電源規格:USB(DC 5V)；

5：輸出功率：13.56MHZ（fc）；

6：使用場景：操作溫度：0℃～45℃；空氣濕度：20%～80%RH；

7：推薦平臺：WIN7/WIN10

（二）掘進機操作作業軟件：

系統主體包括下列控制模塊：教學方式，培訓模式，考核方式。均根據掘進機操作施工安全技術性具體操作測試規范來設計。

（1）手機軟件場景下素材均依據煤礦業掘進機、綜掘工作臺面情景1:1百分比開展建模設計制做，嚴格執行測試規范來設計。

（2）軟件管理系統具備制定有效，運轉平穩安全可靠，傳送數據高效率平穩，互動交流操作回應快速，操作簡易，環保無污染等優點。

（3）虛擬環境與硬件資源互動交流，界面與操作一一對應，并隨著回應的畫面聲效，特效，及其必須的語音文字提醒。

（4）系統軟件自身達到掘進機操作工作基本規范標準，可以進行掘進機的前進后退，掘進機回轉臺手臂操縱，掘進機鏟板與后支撐調節，皮帶輸送機，第二運輸飛機等運輸設備的模擬操作。

（5）培訓模式下，系統將以光控，文本，標志的方式，對每一步開展操作正確引導，考核新項目解讀，操作提醒，不正確改正，完成“無老師化”的培訓模式。

（6）考核模式中，系統軟件除開給予必須的語音文字正確引導外，不容易給予涉及到實際考試試題提示，全靠操作工作人員練習和對考研標準化的記憶力，完成考核題型，并且在考核結束后，可將身份證信息和考核考試成績，提交并貯存至網絡服務器，對數據進行信息化管理。

（7）練習和考核全過程，提醒查驗自然環境時，應用手指點擊觸摸顯示屏的方式，查驗三維場景里的控制點。

（8）在練習和考核環節中，必須出手操作開關按鍵等操縱一部分時，應用掘進機操作平臺中開關按鍵，及其高仿真模擬的掘進機操作搖桿，進行相匹配操作。

（9）考核環節中，若聯接考核終端設備智能管理系統，即在管理系統上，可對當前考核界面開展遠程查看與控制。

(10)軟件管理系統傳送到考核管理系統，可對考研員工進行信息化管理。管理的功能包含人員信息采集，工作人員技術工種，企業等基本參數，考核分配，測試信息存儲，考核狀態監測，招考信息查看，打印出，刪掉，提升，改動。

四、可實際操作的學科及具體內容

掘進機工作前安全大檢查（簡稱K1）

施工環境安全大檢查（簡稱K1-1）

運作設備安全大檢查（簡稱K1-2）

試運轉安全性操作（簡稱K1-3）

掘進機安全性操作（簡稱K2）

開機安全性操作（簡稱K2-1）

截割安全性操作（簡稱K2-2）

關機安全性操作（簡稱K2-3）

下班安全性操作（簡稱K2-4）

可以滿足技術培訓。

五、整體規格型號

規格型號：3300mm×900mm×1300mm
