商品信息：

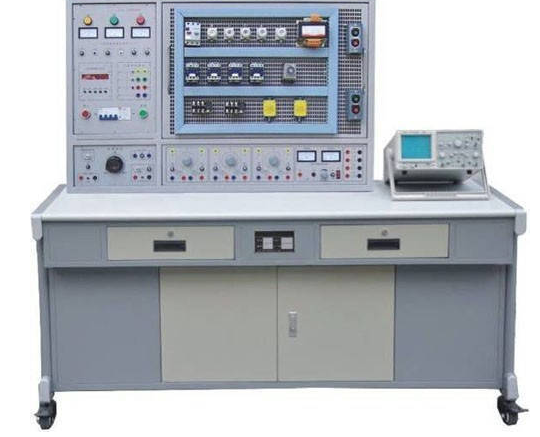

網眼型機電傳動控制、PLC、交流電機調速綜合性實訓考評設備是為適應職業教育發展和發展的需求而研發制造的。該設備包含交流和直流電動機機電傳動控制，常用低壓電器及基本上控制電源電路，與此同時增強了根據PLC和變頻的電機基本上控制線路，及其常見數控車床的控制線路。設備外觀設計美觀大方、構造合理、實訓主題鮮明，實訓方式貼近工業生產當場，實訓方式靈便，擴展性強。該設備適用自動化機械專業與機電一體化技術專業開設置的《電機及拖拽基本》《工廠電磁閥觸碰控制》《PLC原理及應用技術》等科目所開設置的能力提升。
一、網眼型機電傳動控制、PLC、交流電機調速綜合性實訓考評設備技術規格：
1、工作中開關電源：三相四線（或三相五線）～380V±5% 50Hz
2、環境溫度：-10℃～40℃，空氣濕度＜85%（25℃）
3、設備容積：＜1.0KVA
4、凈重：200Kg
二、網眼型機電傳動控制、PLC、交流電機調速綜合性實訓考評設備特性：
1、選用網孔板構造，實訓方式靈便，貼近工業生產當場，可提升電子器件提升實訓具體內容，有利于二次開發及作用拓展。
2、實訓設備由電機、滑軌、伺服電機、檢測儀表、PLC服務器、變頻調速器等單位構成，實訓主題鮮明。
3、安全性保障措施有效、科學合理，外型奢華、魄力。
4、根據PLC及變頻調速器的電氣設備控制實訓新項目，配置了MCGS組態與電腦開展通訊監管實訓工作狀態。
三、實訓屏組成與特性：
1、實訓屏機殼：鐵制兩層亞光密紋靜電噴塑構造，鋁質控制面板。
2、三相四線開關電源鍵入：三只紅、黃、綠顯示燈亮。接入總開關，由交流接觸器根據啟動、停止按鈕開展開關電源控制。
3、配有450V指南針交流電壓表三只，標示鍵入三相電源插頭工作電壓。
4、安全防護：配有工作電壓型漏電保護開關和電流量型漏電保護開關，且有單片機設計全自動實時監控負載或短路故障，全自動斷開總開關電源，故障處理按住復位開關即可再度開啟電源，保證設備及作業者生命安全。
5、試驗管理工具：平常做為數字時鐘應用，具備設置登陸密碼、實訓考評時長、按時報案、關閉電源等服務；除此之外，還可以自動記錄因為布線或操作不正確造成的報警頻次，為作業者實訓、考評提供一個統一的標準。
6、勵磁電源：直流電220V/0.5A，具備過流保護
7、同步電機開關電源：直流電0-220V/2A持續可調穩壓電源一路，具備過流保護
8、持續可調式交流電：0-240V持續可調式，具備過流保護
9、可調式同歩激磁電機開關電源：0-40V/2A持續可調式，具備過流保護
10、硬盤電阻器：90Ω四組，900Ω2組
11、整流二極管：IN5408四只
四、實訓實際操作桌：
鐵制兩層亞光密紋靜電噴塑，桌面上為防火安全、防潮、耐磨損高密度纖維板，配有抽屜柜和元器件儲存柜，構造牢固、造型設計別具一格。
五、網眼型機電傳動控制、PLC、交流電機調速綜合性實訓考評設備參照實訓新項目：
（1）電機基本實訓
1．直流電并（他）勵電動機了解試驗
2．直流電并（他）勵電動機滿載試驗
3．直流電并（他）勵電動機工作中特點
4．三相鼠籠式異步電動機的認知試驗
5．三相鼠籠式異步電動機的滿載試驗
6．三相鼠籠式異步電動機工作特點
7．三相同步電機的認知試驗
8．三相同歩電機的滿載試驗
9．三相單速電機的認知試驗
（2）電機控制一部分
直流電并（他）勵電機控制
1．同步電機控制回路串電阻器運行及變速
2．電機正反轉及制動系統試驗
3．緩解壓力運行及減少電源電流變速
三相異步電動機控制
1．三相異步電動機刀閘開關順轉控制線路
2．三相異步電動機交流接觸器啟動順轉控制線路
3．三相異步電動機具備鎖緊的反轉控制線路
4．三相異步電動機具備過找維護的反轉控制線路
5．三相異步電動機倒順開關控制正反轉控制線路
6．三相異步電動機交流接觸器互鎖的正反轉控制線路
7．三相異步電動機按鍵互鎖的正反轉控制線路
8．三相異步電動機按鍵交流接觸器復合型互鎖控制線路
9．操作臺全自動來回行程安排控制線路
10．三相異步電動機交流接觸器控制串聯電阻降血壓啟動線路
11．三相異步電動機時間控制器控制串聯電阻降血壓控制線路
12．三相異步電動機手動式Y(jié)/△降血壓啟動
13．三相異步電動機交流接觸器控制Y/△降血壓啟動
14．三相異步電動機時間控制器控制Y/△降血壓啟動
15．三相異步電動機QX3-13型Y/△全自動啟動控制線路
16．三相異步電動機的各地控制
17．三相異步電動機半波整流能耗制動控制線路
18．三相異步電動機全波整流能耗制動控制線路
19．C620數控車床電氣設備控制線路
20．三相異步電動機手動式降血壓啟動
21．三相異步電動機單相電運作反接制動控制線路
22．電葫蘆電氣設備控制線路
23．C6163數控車床電氣設備控制線路
24．三相異步電動機控制電源電路互鎖控制線路
25．三相異步電動機主要電路互鎖控制線路
三相同歩電機控制
1．同歩電機順轉控制電源電路
2．同步電機的能耗制動控制線路
三相單速電機控制
1．單速電機手動式調速控制線路
2．交流接觸器控制單速電機的控制線路
3．時間控制器控制單速電機的控制線路
（3）根據PLC中的電機控制實訓
1．PLC控制的三相異步電動機正反轉控制
2．PLC控制的三相異步電動機Y/△運行控制
3．PLC控制的三相異步電動機降壓啟動控制
4．PLC控制的三相異步電動機能耗制動控制
5．C620數控車床電氣設備控制線路
6．C6263數控車床電氣設備控制線路
7．電葫蘆電氣設備控制線路
（4）根據軟啟動器的電機拖拽與控制實訓
1．變頻調速器作用基本參數與實際操作
2．變頻器報警與保障作用
3．兩段速率挑選交流電機調速
4．外界接線端子啟動控制
5．控制電機正反轉健身運動控制
6．控制電機使用時間實際操作
7．一瞬間斷電變頻器參數設置
8．外界工作電壓交流電機調速
9．三相異步電動機的變頻式開環變速
（5）PLC、變頻調速器的電機拖拽與控制實訓
1．根據PLC通訊方式得多段速挑選交流電機調速
2．根據PLC通訊方式的變頻調速器開環變速
3．根據PLC通訊方式的變頻調速器閉環控制變速
