一、簡述：
網眼型電工技能及加工工藝實訓考評設備是電焊工、模電、數電、電拖試驗和技能實訓考評有機融合，保證資源整合共享一室常用，降低試驗實訓指導教師人員及基本建設資金投入，經濟收益明顯。與主打產品對比，在試驗臺技術性，實驗步驟深層與深度廣度進行了比較大的改善。實驗項目包含電工學、電焊工基本原理、模擬電子技術、數據電子線路、機電傳動控制、電氣設備控制、繼電器控制等科目，可進行交直流電源、震蕩、電磁場電源電路、運放電路、逆變電路、交直流電源運算放大器、數字邏輯電路、電氣設備控制等電路實驗。試驗一部分選用德國高等職業教育前沿的實驗方案：運用九孔通用性全能試驗板分立式全透明元件盒靈活組成試驗，電子器件可重復使用，試驗便捷，動腦筋悟性高。
二、特性：
1、電氣設備控制線路電子器件都放在網孔板上，操作簡便、靈便、拆換便捷、易擴展功能或開展新實訓新項目。
2、工作臺僅需三相四線交流電就可以交付使用，占地總面積小，節省用地，降低管理者及基礎設施投資。
3、每一組配有工作電壓型電流量型漏電保護開關，且有單片機設計全自動實時監控實訓設備負載或短路故障，一旦發生就可以全自動關閉電源，故障處理后才可再度啟動工作開關電源?？梢源_保設備和作業者安全性。各電源電壓都有監控作用，各檢測儀表也都有靠譜的維護作用。
4、實訓臺為組份型，兩個學生可同步進行實訓，開關電源及維護單獨，互不干涉。
三、技術規格：
1、工作中開關電源：三相四線（或三相五線）～380V±5% 50Hz
2、環境溫度：-10℃～40℃，空氣濕度＜85%（25℃）
3、設備容積：＜1.5KVA
4、凈重：200Kg
5、尺寸：1500mm×750mm×1650mm

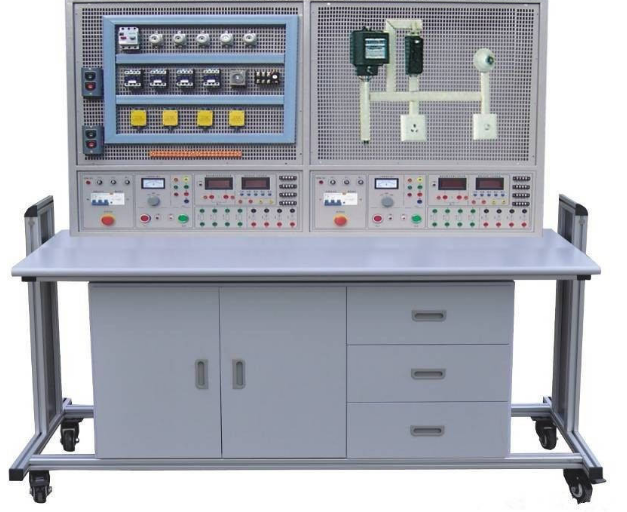

四、網眼型電工技能實訓臺配置
1、給予相電壓380V和直流電壓220V二種開關電源，鍵入、導出有顯示燈和電流表標示工作情況。
2、溝通交流儀表盤
①真有效值智能化交流電流表2只
選用美國模擬器件企業生產制造的新式性能卓越RMS真有效值轉化器，配上快速M(fèi)PU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換作用控制方式。具備全自動與手動式測量范圍，檢測范圍：0-5A，單片機設計控制擋位自動選擇，且有超測量范圍報警、關閉電源作用。檢測精度為0.5級。具備文件存儲與查詢功能。
②智能化溝通交流輸出功率及功率因數表（多用途）2只
由24位專用型DSP、16位高精密AD轉換器及快速M(fèi)PU單元教學設計成的，根據鍵控、數顯式對話框完成人機對換作用控制方式。app上選用RTOS設計理念，與此同時裝有PC電腦監控軟件來提升邏輯思維能力。能測量電路的輸出功率、功率因素。功率測量精密度為1.0級，功率因素檢測范圍0.3-1.0，電壓電流測量范圍為450V和5A，可自動辨別負荷特性（理性表明“L”，溶性表明“C”，純電阻無法顯示），同時可存放觀測數據，供及時查看。
3、2組單獨運行，停止按鈕分別控制電源導出，且有急停按鈕，每一組電源電壓有單片機設計實時監控負載或斷路而快速關閉電源，故障處理校準后才可再度開啟電源。
4、給予降壓?jiǎn)?dòng)電阻器75Ω/75W六個，能耗制動電阻器10Ω/25W二個。
5、給予整流二極管IN5408八只。
6、實訓桌為鐵制兩層亞光密紋靜電噴塑構造，桌面上為防火安全、防潮、耐磨損高密度纖維板。裝有抽屜柜和電子器件儲存柜。
五、網眼型電工技能及加工工藝實訓考評設備參照實訓新項目
1．電工布線加工工藝實訓
2．2個開關控制一盞燈線路練習
3．語音控制開關控制白熾燈電源電路練習
4．二地控制一盞燈電源電路練習
5．三地控制一盞燈電源電路練習
6．日日光燈線路布線練習
7．單相電表立即組裝布線
8．單相電表經電壓互感器組裝布線
9．室內采光電路安裝練習
10．配電板組裝練習
11．交流負載額定功率的精確測量
12．三相異步電動機自動運行控制
13．三相異步電動機交流接觸器啟動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△全自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．交流接觸器互鎖的正反轉控制線路
18．按鍵互鎖的三相異步電動機正反轉按鍵線路
19．雙向互鎖的三相異步電動機正反轉按鍵線路
20．三相異步電動機各地控制
21．操作臺全自動來回控制線路
22．三相異步電動機串電阻器降壓?jiǎn)?dòng)控制線路
23．三相異步電動機能耗制動控制線路
