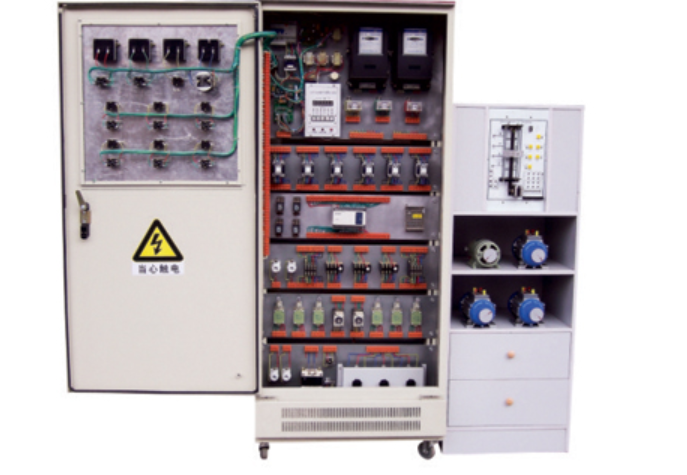

高級電工、電拖實訓考核裝置（PLC控制）柜式

高級電工、電拖實訓考核裝置（PLC控制）柜式

為精準對接國家“工人技術等級標準”與“職業技能鑒定規范”的高要求，滿足現代工業對復合型高技能人才的迫切需求，我們隆重推出新一代高級電工、電拖實訓考核裝置。本裝置集PLC控制、電氣安裝、故障排查、技能考核于一體，采用標準柜式結構設計，是專為高等院校、職業院校、技工學校及職業技能鑒定中心量身打造的高級電工電拖實訓設備。它成功實現了從理論學習、實操訓練到技能鑒定的無縫銜接，致力于培養熟練掌握電力拖動與PLC控制技術的尖端應用型人才。

一、 設計理念：標準柜體，集成創新

本裝置堅持以“理論聯系實際，突出技能核心”為原則，采用工業級標準電氣控制柜作為主體。柜式高級電工電拖實訓臺充分利用雙面立體空間，科學布局所有電器元件與實訓模塊，結構緊湊，占地面積小。其最大特色在于將傳統電力拖動控制與先進的PLC控制技術深度融合，為學生和學員構建了一個從經典繼電控制到現代工業自動化控制的完整技能進階平臺。

所有電器接點均連接至專用接線端子，學員通過在端子排上進行規范接線來完成各類實驗。這種設計不僅極大降低了主元器件的損耗，延長了電工電拖考核裝置的使用壽命，還使實訓過程更貼近工程實際，有效鍛煉了學員的工程實踐與故障診斷能力。

二、 核心結構與完備配置

本PLC控制柜式實訓裝置嚴格按照工業標準設計與制造，柜內集成度極高，配置全面：

• 照明電路實訓區：配備單相電度表、日光燈、各類開關（單聯、聲控、感應）、插座、漏電保護器等，可完成所有常用照明與配電線路的安裝、調試實訓。

• 電力拖動控制區：核心區域集成了全套低壓電器，包括但不限于漏電斷路器、交流接觸器、熱繼電器、時間繼電器、中間繼電器、行程開關、按鈕、信號燈等，滿足所有經典電機控制線路的接線要求。

• 測量與儀表區：裝有電壓表、電流表、功率表、三相/單相有功/無功電度表及電流互感器，支持多種測量電路的接線與讀數實訓。

• PLC控制集成區：作為高級電工電拖實訓裝置的智能化核心，集成可編程控制器（PLC）模塊，可與柜面上的主令電器、執行機構靈活組合，實現從基礎邏輯到復雜流程的自動化控制項目。

三、 主要技術參數

• 輸入電源：三相四線 AC380V ±5%，50Hz

• 外形尺寸（約）：700mm × 500mm × 1700mm（標準柜式結構）

• 整機重量：約230Kg

• 安全保護：配備漏電保護、過載保護、隔離變壓器等多重安全措施

四、 涵蓋全面的實訓考核項目

該高級電拖PLC實訓考核裝置支持超過50個實訓項目，體系化地覆蓋了初級到高級電工的全部核心技能，具體可劃分為以下幾大模塊：

1. 照明與內線工程：包括觸摸、聲控、感應開關控制的白熾燈/日光燈電路，單相/三相電度表直接與間接安裝，各類配電線路施工。

2. 儀表與測量電路：電壓/電流表安裝，電流互感器的星形、三角形、不完全星形、差動等多種接線方式實訓。

3. 經典電力拖動控制：

• 電機基本控制：點動、自鎖、多地控制、順序控制。

• 電機正反轉控制：按鈕聯鎖、接觸器聯鎖、雙重聯鎖。

• 電機降壓啟動：Y-△降壓啟動（繼電器與接觸器控制）、串電阻降壓啟動。

• 電機制動與調速：反接制動、能耗制動、直流電動機調速與啟動。

• 自動控制：自動往返、位置控制、雙速電機切換。

4. 典型機床電氣故障排查：模擬C620-1車床、電動葫蘆、Y3150滾齒機等經典生產機械的電氣控制線路，進行故障分析與檢修訓練。

5. PLC控制技術應用（核心特色）：

• 基礎應用：電動機啟停、正反轉、Y-△啟動控制。

• 邏輯控制：電動機順序啟動、自動往返運動。

• 高級應用：Y/△轉換時間調節、模擬四層電梯控制系統等。

• 此模塊完美體現了電工電拖與PLC綜合實訓裝置的先進性，實現了電氣控制與編程邏輯的融合。

五、 產品核心優勢總結

本裝置是一款真正意義上的多功能高級電工電拖實訓考核柜。其優勢在于：

• 一體化設計：標準柜式結構，集成照明、電拖、PLC、測量四大系統，功能齊全。

• 技能全覆蓋：實訓項目從基礎照明到復雜PLC控制，從器件安裝到機床排故，貫穿電工技能樹全分支。

• 經久耐用：端子化接線方式，極大保護核心電器元件，顯著降低耗材成本，適合高頻次實訓與考核。

• 貼合鑒定：項目設計緊扣國家職業技能鑒定標準，是進行高級電工認證考核的理想設備。
