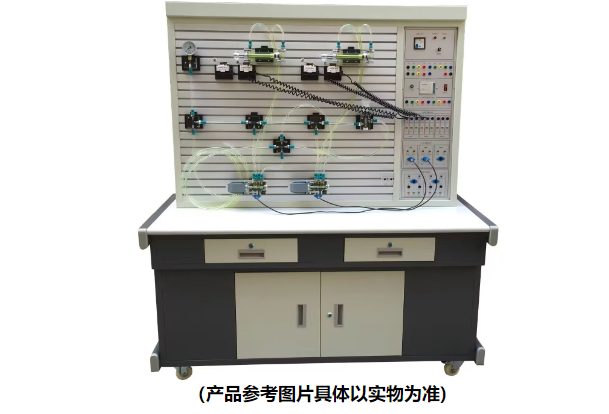

透明液壓PLC控制實訓裝置
透明液壓PLC控制實訓裝置是液壓傳動與可編程控制技術教學的核心設備，它通過直觀的透明化設計，將復雜的液壓回路與先進的PLC控制技術融為一體，為高校、職校及培訓機構提供了卓越的實訓平臺。本文將全面介紹該裝置的技術參數、核心特點、實訓功能及配置清單，深入解析其在工程教育與技能培訓中的關鍵價值。
一、透明液壓PLC控制實訓裝置主要技術參數
為了確保實訓過程的穩定性與教學效果的可靠性，本裝置采用優質組件與精密設計，具體技術參數如下：
參數類別 | 具體規格 |
|---|---|
電源輸入 | AC220V 50Hz |
直流電源 | 輸入AC220V，輸出DC24V/2A |
可編程控制器（PLC） | 三菱FX1S-20MR主機，12輸入/8輸出（繼電器輸出） |
液壓油泵電機 | 功率250W，配有專用直流電機調速器，調速范圍0-1700r/min |
噪聲控制 | 實訓時距離裝置1.5米處噪聲≤58dB |
系統工作壓力 | 0.5-1Mpa（油泵最高壓力Pmax=2.5Mpa） |
電磁換向閥 | DC24V驅動，吸力3Mpa |
裝置外形尺寸 | 1500mm×700mm×1750mm |
這些參數充分體現透明液壓PLC控制實訓裝置在安全性、可操作性與教學適應性方面的綜合優勢。
二、透明液壓PLC控制實訓裝置的核心特點
一體化集成設計
本裝置集實訓桌、實訓臺、液壓元件、電器控制器件及PLC于一體，結構緊湊，功能齊全。實訓桌采用鐵質雙層亞光密紋噴塑，臺下設有儲物柜，便于存放液壓元件與工具。
模塊化快速安裝
所有液壓元件均配有獨立安裝底板，可靈活布置于帶“T”型溝槽的鋁合金面板上。油路連接采用快換接頭，確保拆接便捷、密封可靠、無泄漏。
高透明教學元件
液壓元件全部采用透明有機材料制造，內部工作情況一目了然，幫助學生深入理解幾十種常見液壓元件的結構、工作原理與應用場景。
多層次控制系統
支持機械控制、傳統繼電器控制與PLC自動控制三種模式，特別突出PLC在工業自動化中的先進性，學生可通過編程與監控，靈活實現復雜控制邏輯。
擴展性與開放性
配備獨立的繼電器控制單元，方便與PLC控制方式進行對比教學，深化學生對控制系統演變與PLC編程優勢的理解。
三、透明液壓PLC控制實訓裝置可完成的實訓項目
該裝置支持包括基礎回路、壓力控制、調速控制、順序動作與同步控制在內的二十多項經典液壓回路實驗，主要包括：
手動與電磁換向回路
壓力調定與二級壓力控制回路
減壓、增壓與卸載回路
進油與回油節流調速回路
順序閥與壓力繼電器控制的順序回路
行程開關與行程換向閥控制回路
串聯液壓缸同步回路
保壓回路
同時，本裝置緊密結合PLC技術，提供：
PLC編程軟件學習與應用
PLC與計算機通信、在線調試與監控
基于PLC的液壓回路優化控制實訓
通過這些豐富實驗，學生不僅能掌握液壓傳動原理，更能熟練運用PLC進行系統設計與調試，提升綜合工程實踐能力。
四、透明液壓PLC控制實訓裝置配置清單（節選）
序號 | 名稱 | 型號/規格 | 數量 |
|---|---|---|---|
1 | 實訓桌與實訓臺 | 定制 | 1套 |
2 | PLC主機模塊 | 三菱FX1S-20MR | 1塊 |
3 | 透明液壓元件包 | 含各類換向閥、油缸、壓力閥等 | 1套 |
4 | 控制與電源模塊 | 含繼電器、按鈕、電源輸出 | 若干 |
5 | 工具與附件 | 內六角扳手、快速接頭、液壓油等 | 1套 |
完整的配置清單覆蓋從核心控制單元、透明執行元件到連接件與工具的各類組件，保證實訓過程完整、安全、高效。
