四合一透明液壓傳動演示系統
面對液壓傳動課堂教學中課時有限、演示單一、設備利用率低的普遍困境，我們創新性地推出了四合一透明液壓傳動演示系統。本系統旨在徹底改革傳統單回路教學模式，通過一套核心設備，即可實現四個獨立回路的同步構建、運行與對比觀察，極大地提升了教學效率、資源利用率和課堂互動性。這不僅是教學設備的升級，更是液壓傳動教學理念的一次重要革新。
一、 系統核心概述：重新定義高效液壓教學
傳統的透明液壓傳動演示系統在單次實驗中，通常只能構建和運行一個回路，導致80%以上的寶貴元件處于閑置狀態，教學節奏緩慢，對比學習效果差。
本四合一透明液壓教學臺應需而生，其核心理念在于“一機多能，同步對比”。它通過巧妙的結構與電氣設計，允許教師在同一課時內，指導學生在四個獨立的操作面板上，利用共享的液壓元件庫，搭建出四個截然不同的液壓回路，并同時通電進行演示。這種模式完美實現了：
教學效率倍增：將多個實驗項目濃縮于一節課，在有限的課堂時間內傳授更豐富的知識。
對比認知深化：學生可以直觀、實時地對比不同回路（如節流調速與容積調速、不同順序控制方式）的工作原理與性能差異，理解更為深刻。
資源極致利用：僅需一套高質量透明液壓元件，即可支撐四組學生同時實驗，使設備購置成本下降達40%，性價比極高。
二、 四合一透明液壓傳動演示系統核心優勢
“四合一”設計，資源高效利用
首創的集成化結構，將四個獨立實驗工位與一套中心液壓泵站及元件庫完美結合，解決了傳統設備元件大量閑置的痛點，是高性價比液壓教學設備的首選。
同步對比，教學效果倍增
支持四個不同的液壓回路同時運行與演示，學生可圍繞液壓回路對比演示系統，直接觀察不同壓力、速度、順序控制回路的實時差異，極大激發探究興趣，強化理解記憶。
模塊化設計，操作便捷安全

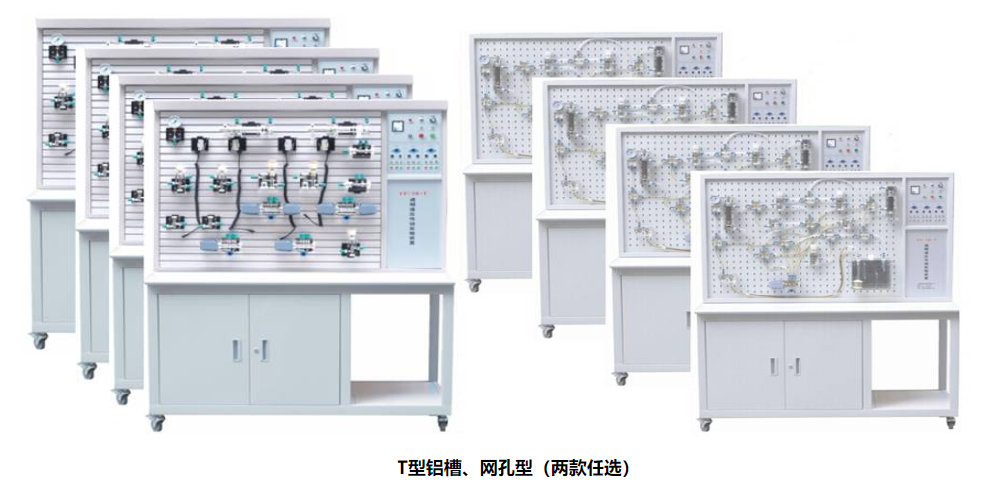

液壓元件采用透明模塊化設計，配備標準插接底板，可快速在網孔式實驗面板上安裝與布局。油路連接使用快換接頭，密封可靠，拆接迅捷，不漏油。
電氣控制系統分區明確，采用按鈕直接控制電磁換向閥，操作簡單，安全可靠，學生可專注于回路原理而非復雜接線。
透明直觀，原理清晰易懂
所有液壓核心元件均采用高透有機玻璃材料精制而成，內部結構、閥芯動作、油液流動狀態一目了然，將抽象的液壓傳動原理轉化為直觀的視覺過程，是理想的透明液壓教學設備。
三、 四合一透明液壓教學臺技術規格
項目 | 技術參數 |
|---|---|
電源輸入 | AC 220V ±10%， 50Hz |
實驗臺結構 | 鐵質雙層亞光密紋噴塑結構，堅固美觀 |
液壓泵站 | 專用直流電機齒輪泵，功率250W，配直流調速器，轉速0-1700rpm無級可調 |
電氣控制 | 面板集成三組獨立控制電路，分別控制三個換向閥，具備互鎖功能，并留有外接控制接口，便于擴展 |
單臺尺寸 | 1330mm（長） × 650mm（寬） × 1750mm（高） |
四、 系統標準配置與實驗項目
本四合一液壓演示系統配備全套高質量透明液壓元件，包括但不限于：齒輪泵、溢流閥、減壓閥、順序閥、節流閥、調速閥、各類“O”、“H”、“M”型三位四通電磁換向閥、單/雙作用油缸、增壓缸、壓力繼電器、行程開關等。
依托于此豐富配置，系統可輕松完成超過二十項經典液壓傳動實驗，涵蓋液壓課程的核心知識點：
方向控制與鎖緊回路：手動/電磁換向回路、中位機能鎖緊回路、液控單向閥鎖緊回路。
壓力控制回路：調壓回路、二級壓力控制、減壓回路、增壓回路、卸荷回路。
速度控制回路：進油與回油節流調速、調速閥的調速、速度換接回路、二次進給回路。
多缸順序與同步回路：順序閥/壓力繼電器/行程開關控制的順序動作、串聯液壓缸同步回路。
