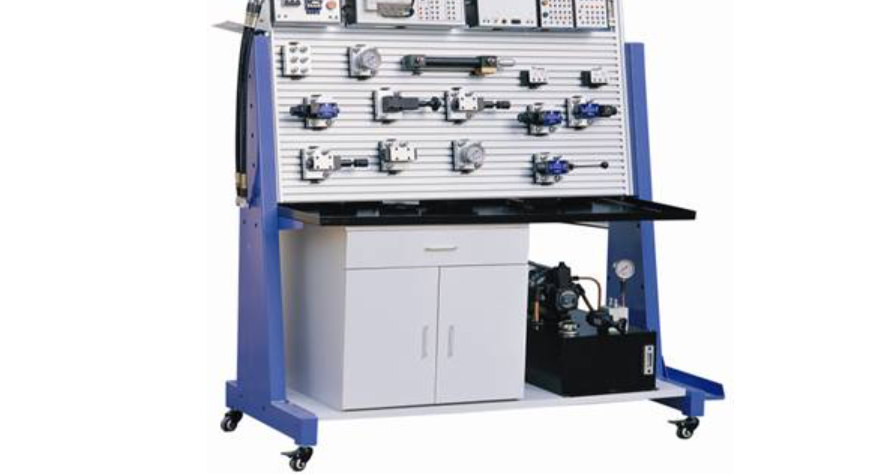

高級PLC控制液壓實訓裝置（工業型）
本高級PLC控制液壓實訓裝置是專為高等院校、職業院校及企業高級技能培訓中心設計的現代化工業級教學平臺。它嚴格遵循《液壓傳動》課程大綱，深度融合工業現場標準，采用工業型液壓元件與先進的可編程控制器（PLC）技術，構建了一個開放、靈活、可擴展的高性能實訓環境。該裝置不僅用于基礎液壓原理教學，更著重于培養學員在復雜工業場景下，運用高級PLC控制策略設計、搭建、調試與維護液壓系統的綜合工程實踐能力。
一、 設備核心概述：工業級標準，面向實戰
本工業型PLC液壓實訓臺突破了傳統驗證性實驗的局限，以培養解決實際工程問題的能力為核心目標。其設計理念源于工業現場，服務于現代化教學：
工業級配置，無縫對接產業：核心液壓閥件采用力士樂系列等工業型液壓閥，工作壓力高達31.5Mpa，結構與性能與工業現場完全一致，確保學員掌握的知識和技能可直接應用于生產實踐。
開放模塊化，激發創新思維：采用獨特的槽板式插拔系統與模塊化元件設計，所有部件可自由布局在大型鋁合金網孔面板上。配合快換接頭，學員可像“搭積木”一樣快速構建、驗證和優化各種液壓回路，極大提升了教學靈活性與探索性。
高級控制集成，聚焦智能控制：以高性能三菱FX2N-48MR PLC為核心，集成多種傳感器與繼電器模塊，支持從基礎繼電器邏輯到復雜PLC高級控制（如多缸順序聯動、壓力-位置復合控制、故障診斷）的全方位訓練，是培養機電液一體化系統集成人才的理想平臺。
二、 高級PLC控制液壓實訓裝置（工業型）核心部件詳解
部件模塊 | 詳細描述與技術特點 |
|---|---|
液壓實訓操作臺 | 堅固的鋁制框架與復合材質柜體，尺寸1600×750×1700mm。配備可調角度/高度的1200×750mm大型鋁合金網孔面板（25mm標準孔距），帶集油盤。4個帶剎車腳輪，移動定位方便。為工業型液壓實訓提供穩固、安全、靈活的工作基礎。 |
工業液壓元件庫 | 配置力士樂系列工業級液壓閥、油缸等。所有元件均配有航空鋁制統一底板，模塊化設計，可快速安裝于面板。油路連接采用工業級快換接頭，密封可靠，拆接迅捷，滿足高強度重復使用。 |
高性能液壓泵站 | 電源：AC380V/50Hz；功率：1.5KW；輸出流量：8L/min；額定工作壓力：4-6Mpa。采用齒輪泵與變量葉片泵雙系統，配備60L油箱、油溫液位計、過濾與冷卻系統，運行噪音≤58dB，模擬工業動力單元。 |
高級電氣控制系統 | 1. 電源模塊：帶三相漏電保護，提供380V（泵站）與24V DC（控制）安全電源。 |
智能教學軟件 | 1. 液壓系統仿真軟件：動態演示油路、閥態、缸動，輔助原理理解。 |
三、 可完成的實驗與實訓項目體系
本裝置支持從基礎到高級、從液壓到控制的完整教學鏈條，具體包括三大層次：
第一層：液壓傳動基礎回路實驗
方向控制：手動/電磁換向回路。
壓力控制：單級/多級調壓與減壓、卸荷、保壓回路。
速度控制：進/回/旁油路節流調速、調速閥串聯/并聯調速、差動快進回路。
順序與鎖緊：順序閥/壓力繼電器/行程開關控制的順序動作、液控單向閥鎖緊回路。
第二層：繼電器與PLC基礎控制實訓
繼電器控制的各類液壓基本回路。
PLC編程基礎、硬件接線、基本邏輯控制。
第三層：高級PLC綜合控制與故障診斷實訓（核心特色）
高級PLC順序控制：PLC控制的多缸協同動作回路、單缸連續往復精確定位。
PLC信號綜合處理：與行程開關、壓力繼電器、中間繼電器配合的復合控制回路。
系統故障診斷與排除：專門設計PLC及液壓回路故障點，訓練學員的系統調試與排故能力。
控制系統理論實踐：深入學習控制回路、信號流、回路圖繪制、PLC掃描周期等核心知識。
上位機監控開發：利用組態軟件，開發液壓系統的實時監控界面，實現PLC與組態王的綜合項目實訓。
四、 設備核心優勢總結
真正的工業級平臺：從元件、壓力到控制方式，全面對接工業標準，確保實訓內容的前沿性與實用性。
深度的PLC融合：不僅僅是“PLC控制液壓”，而是實現高級PLC控制策略在復雜液壓系統中的深度應用，培養系統集成與編程調試能力。
極致的擴展性與靈活性：模塊化組件與開放式結構，支持課程升級和自定義實驗項目開發，滿足科研與創新需求。
安全可靠的設計：電氣系統多重安全保護，液壓系統密封可靠，結構堅固穩定，保障高強度實訓安全。
虛實結合的教學手段：配套系統仿真與組態監控軟件，實現從原理認知、虛擬仿真到真機操作、上位監控的完整學習閉環。
