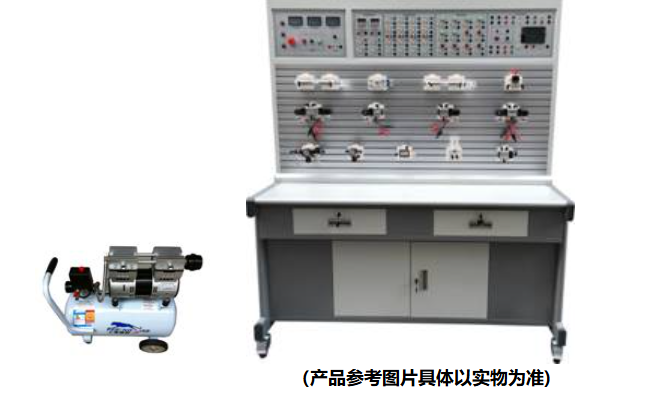

氣動PLC控制實訓裝置（鐵桌）

氣動PLC控制實訓裝置（鐵桌）

為深化產教融合，培養智能制造領域急需的高技能人才，實踐教學裝備的先進性與實效性至關重要。本文將詳細介紹一款專為職業院校、技工學校設計的氣動PLC控制實訓裝置（鐵桌），該裝置集氣動技術、PLC編程與電氣控制于一體，是開展工業自動化實踐教學的理想平臺。

一、 裝置核心概述與技術規格

本氣動PLC實訓裝置是一款模塊化、多功能的教學設備，其核心設計理念是安全、真實、靈活、先進，旨在為學生提供從基礎氣動回路到復雜PLC控制系統的全方位實訓體驗。

主要技術參數：

• 電源輸入：AC 220V±10%，50Hz，適應常規實驗室環境。

• 裝置容量：≤2kVA，能耗經濟。

• 工作環境：溫度-5℃～40℃，濕度≤90%(40℃時)，環境適應性強。

• 外形尺寸：1500mm×700mm×1750mm（長×寬×高），結構緊湊，空間利用率高。

• 氣源系統：配備靜音無油空氣壓縮機，額定氣壓0.8Mpa，電機功率750W，為實訓提供穩定、低噪聲的氣源。

• 控制核心：集成PLC控制模塊（標配三菱FX1S-20MR，12輸入/8輸出繼電器型）、繼電器控制模塊、時間繼電器模塊等，支持多種控制方式對比教學。

二、 裝置核心特點與教學優勢

1. 堅固耐用的鐵質結構：本裝置采用鐵桌雙層亞光密紋噴塑結構，實訓桌與實訓臺穩固耐用，防銹耐磨。下層儲物柜便于存放各類氣動元件模塊，整體美觀且實用，專為高強度教學實訓設計。

2. 高度靈活的模塊化設計：所有氣動元件均成獨立模塊，底部配備彈性插腳，可輕松、牢固地安裝于帶“T”型溝槽的鋁合金實訓面板上。回路搭接全部采用快換接頭，學生可快速完成回路搭建與拆卸，極大提高了實訓效率和靈活性，專注于原理理解與技能掌握。

3. 多層次的電控方案：裝置最大的教學優勢在于其控制方式的多樣性。學生既可使用獨立的繼電器控制單元完成基礎電氣控制回路實訓，也可使用三菱PLC編程控制實現更復雜的邏輯與順序控制。通過對比實訓，能深刻理解傳統繼電器控制與現代PLC控制的差異，凸顯PLC在自動化領域中的優越性與先進性。

4. 安全可靠的教學環境：采用靜音空壓機，創造安靜的學習環境。系統額定工作氣壓為安全的0.7Mpa，電氣控制部分采用DC24V安全電壓，全面保障師生實訓安全。裝置具備手控、氣控、電控（繼電器與PLC）等多種控制功能，覆蓋了工業現場的主要控制方式。

三、 豐富的實訓項目與教學覆蓋面

本PLC控制氣動實驗臺可支持超過25項經典氣動回路與控制系統實訓，教學體系完整：

• 基礎氣動回路實訓：包括單/雙作用氣缸換向回路、速度控制與調速回路、緩沖回路、壓力控制回路（二次壓力控制、高低壓轉換）等，夯實學生氣動技術基礎。

• 高級氣動回路與邏輯控制實訓：涵蓋計數回路、延時回路、順序動作回路（單缸、多缸、同步）、互鎖與安全回路（過載保護、雙手操作）等，培養學生的邏輯設計與系統集成能力。

• 核心元件應用回路：專門設置如或門型梭閥、快速排氣閥、殘壓排除等特殊閥門的應用回路，加深學生對氣動元件功能的理解。

• PLC編程與控制實訓：所有氣動回路均可轉換為由PLC可編程控制器進行控制。學生需完成I/O分配、PLC接線、程序編寫與調試，全面掌握PLC在氣動系統中的應用，實現從氣動到電-氣聯合控制的知識躍遷。

四、 標準配置清單（摘要）

本氣動PLC控制實訓裝置（鐵桌） 提供全套實訓所需組件，確保開箱即用：
