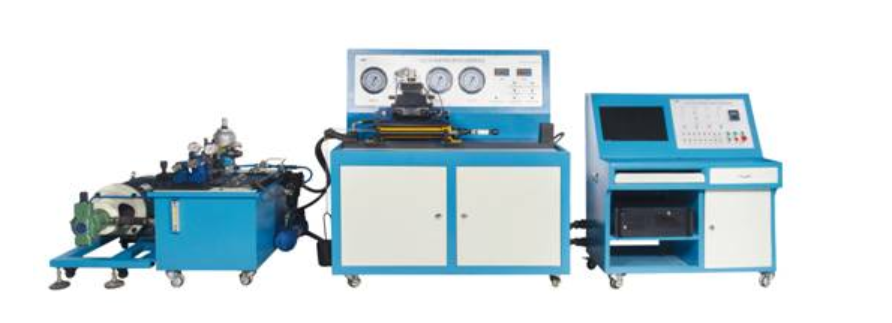

電液伺服綜合測試實驗臺

電液伺服綜合測試實驗臺

一、 設備概述與定位

在液壓傳動與控制技術的高階教學與科研領域，電液伺服系統以其高精度、高響應、高功率重量比等核心優勢，成為現代高端裝備（如航空航天、機器人、精密機床）的核心控制單元。為滿足高校、職業院校及科研單位對先進液壓控制技術人才培養與研究的迫切需求，我們推出這款電液伺服綜合測試實驗臺。本實驗臺是一款集電液伺服控制原理教學、伺服元件性能測試、伺服系統綜合實驗于一體的高性能科研教學設備，旨在為用戶提供一個功能全面、數據精準、開放靈活的伺服控制系統測試與研究平臺。

二、 核心技術參數與系統組成

電液伺服綜合測試實驗臺采用模塊化、數字化設計，核心參數與系統配置體現了其作為高級測試平臺的精密性與專業性。

1. 動力與伺服系統：

• 液壓動力單元：配備低噪音變量泵組，工作壓力0-21MPa連續可調，為系統提供穩定、清潔的高壓油源。系統配備高精度蓄能器，有效吸收壓力脈動。

• 核心伺服元件：集成高性能電液伺服閥與高精度伺服液壓缸。伺服閥頻響高、線性度好，液壓缸內置高分辨率位移傳感器，構成閉環控制的核心執行單元。

2. 測控與數據采集系統：

• 伺服控制器：采用先進的嵌入式數字伺服控制器或基于PCI/CompactRIO的實時控制器，支持PID、前饋、模糊等多種控制算法在線調整與編程。

• 全數字測控：配置高精度壓力傳感器、流量傳感器、力傳感器，與位移傳感器共同構成全方位的信號檢測網絡。

• 數據采集與處理：通過高速數據采集卡連接上位機，配合專業測試軟件（如LabVIEW或自主開發平臺），實現實驗數據的實時采集、動態顯示、曲線分析、存儲與回放，滿足電液伺服系統性能測試的精確需求。

3. 主要技術指標：

• 系統額定壓力：21 MPa

• 伺服缸行程：≥200 mm

• 位移測量精度：±0.01 mm

• 力測量范圍/精度：0-10 kN，±0.5% F.S.

• 控制方式：位置、速度、力三閉環控制

• 輸入信號：支持正弦波、三角波、方波及自定義波形

• 頻率響應：系統開環幅頻寬 ≥ 10 Hz (-3dB)

• 供電電源：三相五線制 380VAC， 50Hz

• 總功率：≤ 5.5 kW

• 工作噪聲：< 65 dB(A)

三、 核心功能與教學科研特點

本電液伺服綜合測試平臺的設計旨在超越基礎液壓實訓，專注于高級控制理論與工程實踐的深度結合，其主要特點如下：

1. 真實的工業級測試環境：實驗臺所采用的伺服閥、傳感器、控制器等均為工業級或科研級產品，使學生接觸和學習的即是前沿的工業技術，實現教學與工程應用的零距離對接。

2. 強大的綜合測試與分析功能：

• 元件特性測試：可獨立完成電液伺服閥的靜態特性（壓力-流量曲線、零位特性）與動態頻率響應測試，繪制奈奎斯特圖、伯德圖。

• 系統性能測試：可開展伺服液壓缸的動態響應測試、系統剛度測試、摩擦力測試等，全面評估系統性能。

• 控制算法驗證平臺：開放的控制器允許用戶編寫和調試自定義控制算法，驗證其對系統動態性能、穩態精度的改善效果，是進行先進控制理論（如自適應控制、滑模變結構控制）應用研究的理想平臺。

3. 直觀的軟件交互與虛擬仿真結合：配套的上位機軟件界面友好，可實時繪制系統壓力、流量、位移、力等多通道曲線。部分高級型號可結合MATLAB/Simulink或AMESim進行“半實物仿真（HIL）”，在仿真模型中設計控制器，在真實實驗臺上驗證結果，極大拓展了教學與研究的深度和廣度。

4. 模塊化與安全性設計：液壓回路、測控回路采用模塊化快插接口，便于維護與功能擴展。系統具備超壓、超程、過載、漏電等多重安全保護與報警功能，確保操作安全。

四、 可完成的典型實驗與測試項目

本實驗臺作為電液伺服綜合教學實驗系統，支持從基礎認知到前沿研究的系列實驗：

• 基礎認知與性能測試實驗：

1. 電液伺服閥的靜態特性測試實驗（壓力增益、流量增益、內泄特性）。

2. 電液伺服閥的動態特性（頻率響應）測試實驗。

3. 伺服液壓缸的靜態摩擦力與動態性能測試實驗。

• 系統控制與特性分析實驗：

1. 電液位置伺服系統的構成與工作原理實驗。

2. 伺服系統開環增益的測定與對系統性能影響實驗。

3. PID控制器參數（P、I、D）整定及其對系統動態性能影響的實驗。

4. 電液位置伺服系統的階躍響應、頻率響應特性測試與分析。

5. 電液速度伺服控制系統的構建與測試實驗。

6. 電液力伺服控制系統的構建與測試實驗（需配力傳感器）。

• 高級研究與創新實驗：

1. 系統非線性因素（如死區、飽和、摩擦）的影響觀測與分析實驗。

2. 基于狀態觀測器的控制器設計實驗。

3. 系統抗干擾能力測試與魯棒控制器設計實驗。

五、 標準配置清單（摘要）
