風力發電整流逆變實訓裝置

風力發電整流逆變實訓裝置

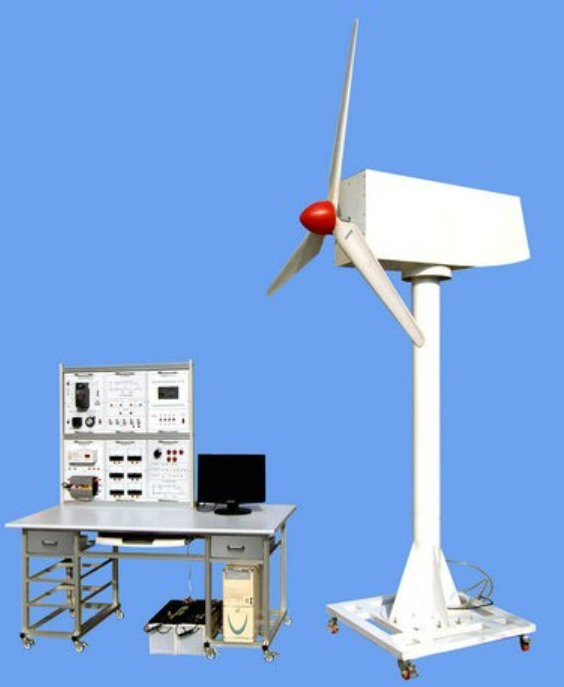

風力發電整流逆變實訓裝置是專為新能源、自動化及電力電子相關專業教學與技能培訓所設計的綜合性平臺。該裝置深度模擬了風能捕獲、電能變換、儲能及逆變并網/離網的全過程，并創新性地集成了由PLC控制的液壓剎車系統，為學習者提供了一個安全、直觀且貼近工程實際的操作環境。通過操作本風力發電整流逆變實訓裝置，學生能夠透徹理解風力發電系統的核心原理，并掌握整流、充電、逆變及智能控制等核心技能。

一、 技術參數概覽

風力發電整流逆變實訓裝置的設計嚴格遵循教學安全與穩定性要求，其主要技術規格如下：

• 工作電源：AC220V±5%， DC24V

• 供電電源：?jiǎn)蜗嗳€制 AC220V±5% 50Hz

• 整機功耗：≤1000W

• 安全防護：裝置具備多重電氣保護功能，確保實訓過程安全可靠。

二、 系統構成簡介

本風力發電整流逆變實訓裝置采用模塊化設計，結構清晰，主要分為兩大部分：

1. 被控對象單元：此單元模擬真實的小型風力發電場景，包含模擬風力發電機組（含發電機、葉輪）、液壓剎車執行機構以及用于電能儲存的蓄電池組。它是整個風力發電整流逆變實訓裝置的能源產生與執行末端。

2. 控制單元：此單元是系統的大腦與神經中樞，集成了可編程控制器（PLC）、變頻器、交直流測量?jī)x表、智能充電控制器、離網/并網逆變器以及模擬終端負載。正是通過這些核心部件的編程與調試，實現了對風力發電整流逆變實訓裝置的全面控制與監測。

三、 核心實驗與實訓內容

利用本風力發電整流逆變實訓裝置，可開展涵蓋電氣控制、能量管理及系統調試的多層次實驗，具體內容包括：

1. 基礎與邏輯控制實驗

• 手動啟停控制實驗：學習風力發電整流逆變實訓裝置的基本操作流程。

• 待剎車手動啟停控制實驗：理解剎車系統在啟停序列中的聯動邏輯。

• 手動/自動變頻控制實驗：通過變頻器調節發電機轉速，研究風速與發電功率的關系。

• 剎車控制專題實驗：重點演練由PLC程序控制的液壓剎車系統，掌握安全制動策略。

2. 電能變換與儲能管理實驗

• 充電控制器保護實驗：

• 接反保護試驗

• 蓄電池過充保護實驗

• 蓄電池過放保護實驗

• 防反充實驗

• 發電功率測量實驗：運用儀表實時測量并記錄風力發電整流逆變實訓裝置在不同工況下的直流發電參數。

3. 逆變與負載應用實驗

• 單相離網逆變實驗：將蓄電池儲存的直流電通過逆變器轉換為220V交流電，為終端負載（如燈泡、風扇）供電，完整驗證風光儲離網系統的運行。

4. 綜合與創新實驗

• PLC自動控制實驗：編寫梯形圖程序，實現風力發電整流逆變實訓裝置的全自動運行，包括自動啟停、功率調節與安全保護。

• 綜合控制實驗：整合變頻控制、PLC邏輯與充放電管理，完成復雜的系統聯調任務，培養解決綜合性工程問題的能力
