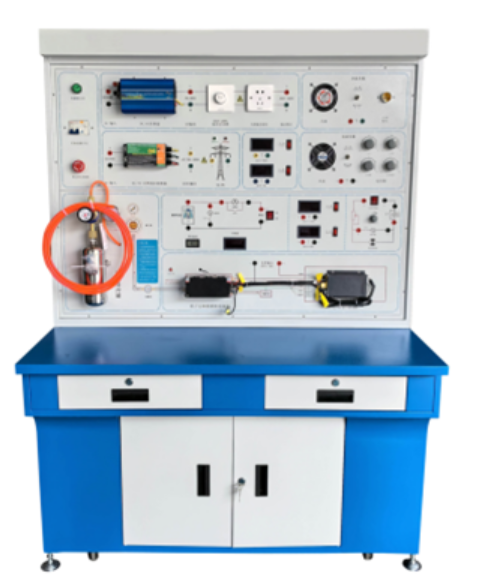

燃料電池發電教學實訓系統
燃料電池發電教學實訓系統是面向高等院校、職業院校及研究機構，為滿足新能源學科教學與科研需求而開發的綜合性實驗平臺。該系統以質子交換膜燃料電池為核心，完整復現了氫能發電、電能管理、并離網應用的全過程，是深入學習燃料電池技術原理、掌握系統集成與運維技能的理想教學設備。
一、 系統概述與核心價值
質子交換膜燃料電池是一種高效、清潔的發電裝置，它通過電化學反應直接將氫氣和氧氣的化學能轉化為電能和水，具有能量轉化效率高、零污染物排放、噪音低等突出優點。本教學實訓系統正是基于此原理，為響應新能源教育發展而精心設計。
該系統集成了自吸式PEM燃料電池堆、金屬氫化物儲氫瓶、高純度氫氣發生器、智能燃料電池控制器、可編程直流/交流線性負載、感性負載及全套測試儀表。通過操作本燃料電池發電教學實訓系統，學生能夠直觀理解氫能發電的完整產業鏈，從燃料供應、電堆反應、功率輸出到電能應用，進行全面而深入的實踐學習。
二、 系統核心部件與關鍵技術參數
本燃料電池教學實訓平臺由多個功能模塊組成，其核心部件參數如下表所示，確保實驗數據的精確性與可靠性：
部件名稱 | 關鍵規格與參數 | 功能說明 |
|---|---|---|
PEM燃料電池堆 | 額定功率：50W；開路電壓：12-30V；額定點：[email protected]；尾氣排放間隔：12秒。 | 系統的動力核心，將氫氣化學能直接轉換為直流電能。 |
金屬氫化物氫瓶 | 儲氫量：0.0125kg；供氫壓力：≥0.3MPa；氫純度：>99.99%。 | 安全、便捷地為燃料電池提供高純度氫燃料。 |
高純氫氣發生器 | 輸出流量：0-300ml/min；輸出壓力：0-0.4MPa；電源：AC220V。 | 可現場制備高純氫氣，保障實訓連續進行，無需外接氣瓶。 |
燃料電池控制器 | 控制風扇轉速、定時排氣。 | 智能管理電堆運行狀態，確保其工作在最佳溫度與濕度環境。 |
直流/交流負載 | 線性電阻箱（0-1999Ω）、減速電機、LED陣列、燈泡等。 | 模擬真實用電設備，用于測試燃料電池發電系統在不同負載下的性能。 |
電力轉換模塊 | DC/AC逆變器（離網300W，并網200W）、多路DC/DC轉換器（3.3V/5V/9V/12V）。 | 實現直流電到交流電的轉換，并滿足不同電壓等級設備的用電需求。 |
測量儀表組 | 交直流電壓/電流表、溫度表、累計計時器。 | 實時監測并記錄系統運行的所有關鍵電氣與環境參數。 |
三、 可完成的核心教學實驗項目
利用此套功能完備的燃料電池發電教學實訓系統，可開展以下四大類、共計19項以上的實驗，全面覆蓋從認知到研究的教學全鏈條：
基礎認知與原理驗證實驗
實驗1-2：燃料電池能量轉換原理、反應條件（如溫度、壓力）對電堆性能的影響。幫助學生建立對PEM燃料電池發電基本原理的直觀認識。
輸出特性與性能測試實驗
實驗3-6, 13-18：燃料電池的V-I（電壓-電流）、P-I（功率-電流）特性測試。包括恒定負載、變化負載、線性與非線性負載下的性能曲線繪制，以及探尋最佳性能曲線的實驗。這是燃料電池實訓系統的核心教學環節，旨在掌握其外特性。
系統集成與電能應用實驗
實驗7-12：燃料電池驅動各類負載實驗，如LED陣列、直流電機、感性負載，以及對移動設備充電。特別是燃料電池并網發電實驗，可讓學生深入理解清潔能源接入微電網的技術流程。
深入研究與性能評價實驗
實驗19：不同類型電堆的性能對比與評價實驗，培養科研思維和系統評估能力。
