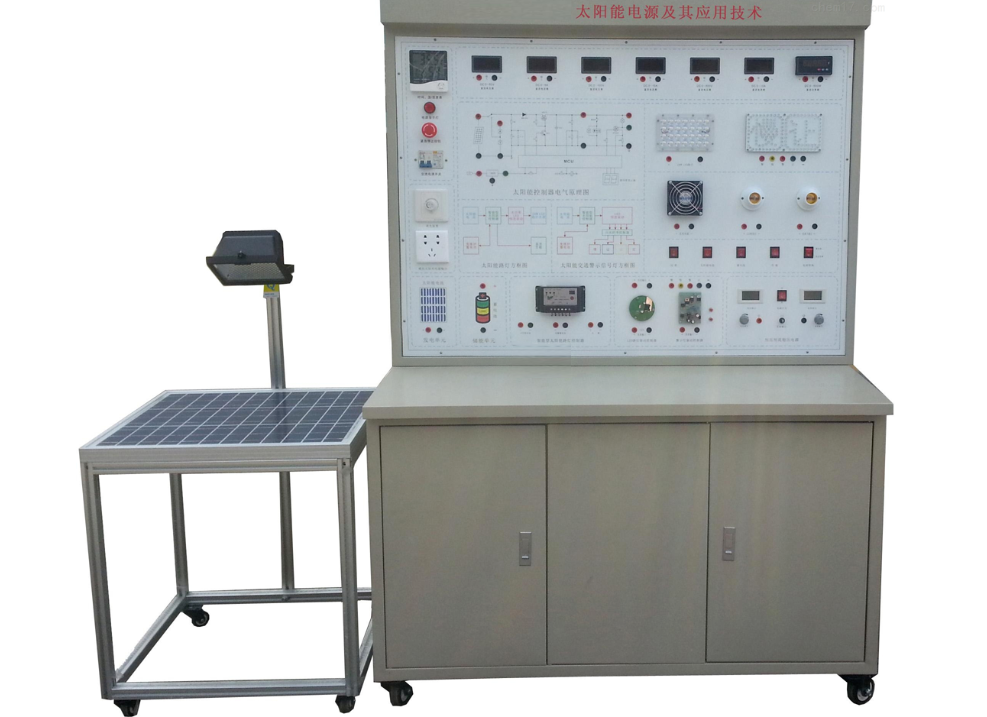

太陽能電源技術及其應用技術裝置

太陽能電源技術及其應用技術裝置

太陽能光伏發電因其資源無限、清潔無公害、分布廣泛等核心優勢，在城鄉照明（如太陽能路燈、太陽能庭院燈）以及通信、工業、監測等領域（如微波中繼站、氣象水文臺站）得到廣泛應用。為精準對接職業院校對新能源技術技能的培養需求，專業的太陽能電源技術及其應用技術裝置應運而生。本裝置是專為教學實訓設計的創新平臺，旨在幫助學生深度理解太陽能光伏發電原理，并系統掌握其工程應用與運維技能，是開展太陽能電源技術應用實訓的核心教學設備。

一、裝置核心特點：模擬真實，學以致用

本太陽能電源應用裝置的設計緊密圍繞教學實效性與技術真實性展開，具備以下突出特點：

• 全天候模擬實訓：采用高仿真度氙燈模擬太陽光源，確保所有太陽能電源技術實訓項目不受天氣、季節與時段限制，隨時可開展。

• 真實工業級組件：所配置的太陽能電池板、智能控制器、儲能蓄電池、照明與信號光源均采用市場通用標準件，使學生學習的即是未來工作中所用的，深刻理解太陽能電源技術的實際應用場景。

• 模塊化靈活配置：整套太陽能電源技術教學裝置的各部分采用完全獨立的模塊化設計，學生可根據對系統原理的理解，自主進行電氣連接與系統搭建，充分鍛煉工程實踐能力。

• 安裝與調試靈活：配備標準工業太陽能電池板，支持室內外多種安裝方式，傾角可調，便于進行不同環境下的光伏特性實驗。

• 多樣化應用實訓：基于同一平臺，可擴展進行太陽能路燈系統、太陽能警示燈以及太陽能無線氣象站等多種典型應用場景的實訓，全面覆蓋太陽能電源技術及其應用的多個維度。

二、詳細技術性能參數

本太陽能電源技術及其應用技術裝置各項參數均以工業應用為標準，確保實訓與崗位需求零距離對接。

1. 模擬太陽光源系統

• 輸入電源：AC 220V ±10%，50Hz

• 額定容量：< 1000VA

• 工作環境：溫度-10℃ ~ +40℃，相對濕度<85%(25℃)，海拔<4000m

2. 太陽能路燈模塊（實訓應用實例）

• 光源功率：28W LED

• 工作電壓：12VDC

• 相關色溫：5500K

• 顯色指數：75-85

• 電源效率：>90%

• 使用壽命：50,000 ~ 100,000小時

3. 交通信號警示燈模塊

• 輸入電壓：DC 12V

• 功率消耗：≤5W (單色常亮)

• 發光強度：≥400cd

• 發光角度：≥30°

• 光源色譜：紅色628nm，黃色589nm

• 工作溫度范圍：-40℃ ~ +80℃

• 光源壽命：≥100,000小時

• 可視距離：≥400米

4. 可調直流穩壓電源（輔助教學）

• 輸入電壓：AC 220V

• 輸出電壓：DC 0-30V 連續可調

• 輸出電流：0-2A 連續可調

• 最大輸出功率：60W

5. 太陽能光伏組件

• 峰值功率：55 Wp

• 最佳工作電壓：17.5 VDC

• 最佳工作電流：3.25 A

6. 電力蓄能單元（儲能系統）

• 電池類型：免維護膠體蓄電池

• 額定電壓與容量：12V / 22Ah

• 數量：1組

7. 光伏智能控制器（系統核心）

• 額定系統電壓：12/24V (自動識別)

• 額定輸出電流：10A

• 保護功能：過充保護 (14.2/28.4VDC)，過放保護 (10.8/21.6VDC)

• 工作模式：支持手動、光控、光控+時控等多種模式

8. 獨立警示燈模塊

• 工作電壓：12 VDC

• 功耗：≤5W

• 光強度：≥200 cd

• 閃光頻率：40-55 次/分鐘

• 可視距離：≥300米

• 環境耐受：-40℃ ~ +75℃

三、核心實訓項目清單

利用此套太陽能電源技術實訓系統，可開展以下豐富且系統的實訓項目，全面構建學生知識體系：

1. 太陽能光伏電池能量轉換特性實驗

2. 太陽能電池板I-V與P-V負載特性曲線測試

3. 光照強度、溫度等環境因素對光伏轉換效率的影響研究

4. 太陽能光伏發電系統直接帶載運行實訓

5. PWM/MPPT光伏控制器工作原理與接線調試

6. 控制器對蓄電池的過充電保護功能驗證實驗

7. 控制器對蓄電池的過放電保護功能驗證實驗

8. 太陽能光伏系統驅動典型直流/交流電器負載實訓

9. 太陽能路燈工作原理、系統配置與安裝接線實訓

10. 太陽能警示燈的電路原理、控制邏輯與應用調試實訓

11. 離網型小型太陽能光伏發電系統的綜合設計與故障排查
