質子交換膜燃料電池教具
本質子交換膜燃料電池教具是一個集成了光能-電能-化學能-電能-動能轉換的完整演示與教學系統。它通過直觀的現象，生動展示了可再生能源制氫、儲氫及氫燃料電池發電的全過程，是理解清潔能源技術，特別是氫能關鍵技術的理想教學工具。

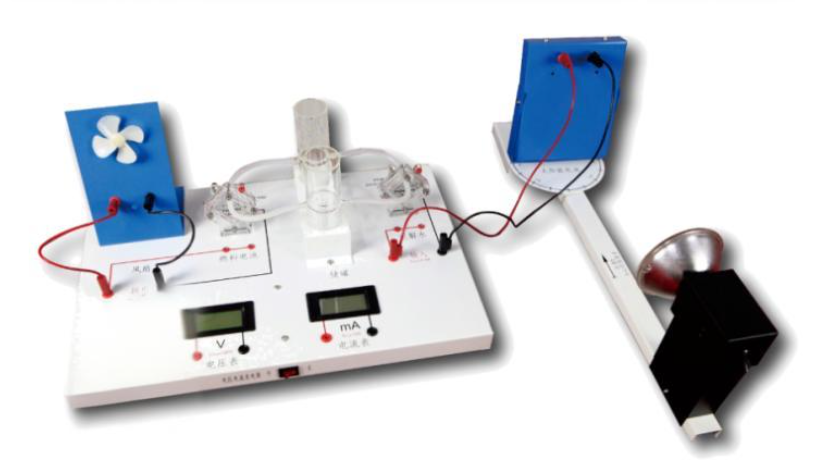

一、 教具系統結構概述
該教具采用模塊化設計，結構清晰，便于教學演示與學生理解，主要包含以下部分：
A. 太陽能電池模塊：模擬可再生能源發電，為整個系統提供啟動電能。
B. 電解電池模塊（PEM電解槽）：核心組件，利用電能將水電解，產生氫氣與氧氣。
C. 儲氣罐：分別儲存電解產生的氫氣與氧氣。
D. 發電電池模塊（質子交換膜燃料電池）：核心組件，利用儲存的氫氣與氧氣進行電化學反應發電。
E. 風扇（負載）：直觀展示燃料電池的輸出電能。
F. 顯示儀表：用于監測電壓、電流等關鍵電參數。
G. 測試導軌：方便各模塊的集成、連接與布局。
二、 教具工作原理簡介
本質子交換膜燃料電池教學儀清晰地揭示了水電解與其逆反應——燃料電池發電的完整循環：
光伏發電：光源照射太陽能電池板產生直流電。
PEM電解水制氫：電能輸送至質子交換膜電解電池模塊。該模塊是一種將電能轉化為化學能的裝置，在直流電作用下，于質子交換膜兩側發生反應：陰極（負極）產生氫氣（2H? + 2e? → H?），陽極（正極）產生氧氣（H?O → 2H? + ?O? + 2e?）。生成的氣體被收集至對應儲罐。
燃料電池發電：儲存的氫氣與氧氣被導入質子交換膜燃料電池發電模塊。在這里發生逆反應（H? + ?O? → H?O），將氫氣的化學能直接、高效地轉化為電能，從而驅動風扇運轉。
教學價值：通過此燃料電池實驗教具，學生可直觀理解：
質子交換膜在電解與發電中的核心介質作用。
燃料電池作為一種高效、清潔的發電技術，其工作原理（與內燃機相比，具備能量轉化效率高、零污染排放的顯著優勢）。
可再生能源（太陽能）制氫、儲氫與用氫的完整技術鏈條。
三、 安全操作注意事項（核心）
為保證質子交換膜燃料電池教具的使用安全與壽命，請嚴格遵守以下規定：
◆ 電解電池模塊（PEM電解槽）
用水要求：必須且只能使用去離子水，以防止雜質損壞質子交換膜。
使用前準備：每次實驗前，需用去離子水浸泡電極至少10分鐘，確保膜電極充分濕潤。
電氣連接：連接直流電源時，務必確保正負極正確，接反將導致模塊永久性損壞。最大工作電流不得超過0.6A。
實驗后維護：實驗結束后，須將電池模塊內的存水徹底清除。
儲存：不使用時，應將電解模塊存放于密封的自封袋中，保持濕潤狀態。
◆ 發電電池模塊（質子交換膜燃料電池）
禁止反灌：嚴禁在燃料電池的輸出端施加任何外部電壓。
儲存：使用完畢，應將其放入自封袋中密封保存。
短路操作：禁止長時間短路輸出端，僅可進行瞬時短路測試。
四、 教具使用操作步驟
請按以下流程使用本質子交換膜燃料電池教學系統：
系統組裝：將所有模塊按邏輯示意圖在測試導軌上就位。
連接氣路：使用配套的透明軟管，將電解模塊的氣體出口與儲氣罐接口可靠連接。
系統注水：通過儲罐向電解電池模塊內注入去離子水，確保其內部充滿水且無氣泡。
啟動電解：將太陽能電池板的正、負極分別對應連接至電解電池的正、負極輸入端。用強光源照射太陽能電池板，可觀察到電解模塊兩側產生氣泡（氫氣、氧氣）。
發電演示：電解數分鐘，儲氣罐內聚集足夠氣體后，將風扇（負載）的正、負極導線連接至發電電池模塊的輸出端。此時，質子交換膜燃料電池開始發電，驅動風扇轉動，直觀演示了氫能到電能的轉化
