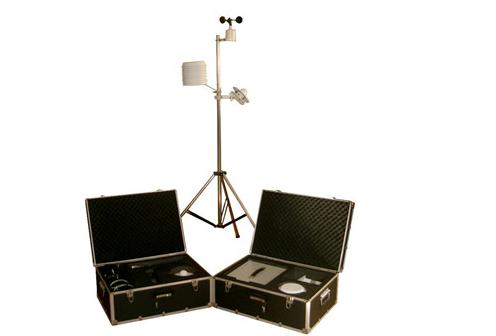

便攜式太陽能光伏發電站測試與評估系統
在光伏電站的建設和運維中，現場精準評估太陽能電池組件及方陣的實際性能至關重要。傳統室內模擬測試往往無法完全還原復雜多變的真實戶外環境。為此，我們專為野外環境設計并推出了便攜式太陽能光伏發電站測試與評估系統。本系統直接利用自然光源，可現場、快速、準確地測量光伏產品的I-V特性曲線，為太陽能電站的前期設計、施工驗收、后期維護與故障診斷提供堅實可靠的數據保障，是光伏行業質檢部門、組件生產廠家、科研院所及電站運維團隊不可或缺的戶外光伏檢測設備。
一、 系統核心優勢與技術特點
本便攜式太陽能測試儀集成了高精度傳感技術與智能分析功能，旨在解決戶外測試的痛點，其核心優勢如下：
全環境參數精準同步監測：
能夠實時、同步測量并記錄測試現場的太陽輻射強度、環境溫度、風速以及太陽能電池板溫度。這確保了測試數據的環境關聯性，為后續的標準化分析提供基礎。
關鍵電參數一體化測試與自動換算：
直接測量組件/方陣在戶外的開路電壓(Voc)、短路電流(Isc)、最大功率點電壓(Vpm)、最大功率點電流(Ipm)、最大功率(Pm)等關鍵參數。
內置智能算法，可依據實測環境數據，自動將測量結果修正補償至標準測試條件(STC)，得到填充因子(FF)和轉換效率(Eff)等標準化性能指標，評估結果更具可比性與權威性。
真正的便攜與野外作業能力：
采用基于ARM架構的低功耗設計，并獨創低功耗電子負載技術。系統可直接由內置蓄電池或外部12V直流電源供電，徹底擺脫對220V市電和筆記本電腦的依賴，實現了在無市電供應地區的真正便攜式移動檢測。
智能數據管理與分析：
配備大尺寸液晶屏，可實時顯示I-V曲線和P-V曲線，直觀判斷組件性能。
具備強大的數據存儲（可達6000組）、查詢、導出（支持Excel格式）及打印功能，配套的PC端管理軟件支持Windows系統，便于生成專業測試報告和I-V特性曲線深度分析。
二、 詳細技術參數指標
測量參數 | 通道數 | 量程范圍 | 精度 | 備注 |
|---|---|---|---|---|
太陽輻照度 | 1路 | 0 – 2000 W/m2 | ＜±5% | 分辨率1W/m2 |
風速 | 1路 | 0 – 60 m/s | ±0.3 m/s | 分辨率0.1m/s |
溫度 | 2路 | -50 – +80℃ | ±0.2℃ | 分辨率0.1℃，含環境與背板溫度探頭 |
電壓測量 | 1路 | 25 – 350 VDC | ＜±0.5% | 分辨率0.001V |
電流測量 | 1路 | 2 – 30 A | ＜±0.5% | 適用于10W-300W組件/小方陣 |
功率測量不重復度 | - | - | ±0.5% | (同條件光強與溫度下) |
數據存儲 | - | 6000條記錄 | - | 存儲設定周期內的平均值 |
供電方式 | - | AC 220V 或 DC 12V | - | 內置電池支持獨立工作＞8小時 |
通訊接口 | - | 標準RS232 / USB | - | 連接電腦進行數據傳輸與控制 |
外形與防護 | - | 340 * 150 * 300 (mm) | - | 金屬外殼，全密封防震結構，重約6.5Kg |
三、 系統組成與軟件功能
智能數據采集器：
本便攜式太陽能光伏發電站測試與評估系統的核心硬件。采用工業級設計，內置高性能微處理器、大容量存儲器及電容保持式電子負載。它能自動識別組件，控制其從開路到短路的掃描過程，精準捕獲I-V曲線。大屏幕漢字液晶可一屏顯示所有監測數據，配合輕觸按鍵，即便脫離電腦也能獨立完成測試、查看數據和曲線，是現場太陽能組件快速診斷的利器。
專業管理分析軟件：
數據自動存儲與導出（Excel兼容格式）。
自動繪制并顯示I-V特性曲線與功率曲線。
測試報告生成與打印。
對歷史數據進行對比分析與深度挖掘，為光伏電站性能評估提供依據。
運行于Windows系統的配套軟件，可實時接收、顯示并記錄所有測試數據。軟件支持：
