通用電工電子電拖實驗臺

通用電工電子電拖實驗臺

通用電工電子電拖實驗臺是職業院校、技工學校及企業培訓中心進行電氣技能教學的核心實訓設備。本文將深度解析KCDTH-03F型實驗臺的卓越性能、創新設計及其廣泛的教學應用，為您選擇高性能電工電子實驗臺提供專業參考。

一、產品核心特點與設計優勢

該型號通用電工電子電力拖動實驗臺集電工技術、電子技術和電力拖動技術于一體，體現了高度的集成化與模塊化設計思想。

1. 完善的安全保護與強大功能：實驗臺配備齊全的安全保護措施，符合國家相關安全標準。其核心是通用九孔萬能插件板，該板主體采用高強度ABS注塑成型，表面分布多組互通的九孔單元，內部精密嵌有126組一體成型銅質嵌件，總計提供1134個插孔，為電路搭建提供了極高的可靠性與便捷性。

2. 創新的模塊化實驗?zāi)Ｊ?/strong>：所有弱電實驗元件均封裝于透明創新實驗?zāi)K盒中。這些模塊盒可像積木一樣，在九孔萬能插件板上自由組合，快速搭建各類電路。盒體透明，內部元件一目了然；盒蓋印刷永不磨損的電路符號，美觀清晰。獨特的壓卡式結構使維修拆裝極為方便，極大提升了教學效率與設備使用壽命，是理想的電拖實驗教學設備。

3. 規范化管理：所有元器件分類存放于實驗桌下方的專用儲存柜內，使實驗室整潔規范，大幅減輕了教師的準備工作負擔，提升了管理效能。

二、主要技術規格參數

• 工作電源：三相五線制 AC 380V±10% 50Hz

• 工作環境：溫度-10℃～40℃；相對濕度≤90%(25℃)

• 整機尺寸：1600mm（長）×700mm（寬）×1500mm（高）

• 整機功耗：≤1.0KW

• 安全保護：具備接地保護、漏電保護（動作電流≤30mA），采用高絕緣安全插座及帶護套實驗導線，安全性遠超常規電工電子實驗裝置。

三、設備組成結構詳解

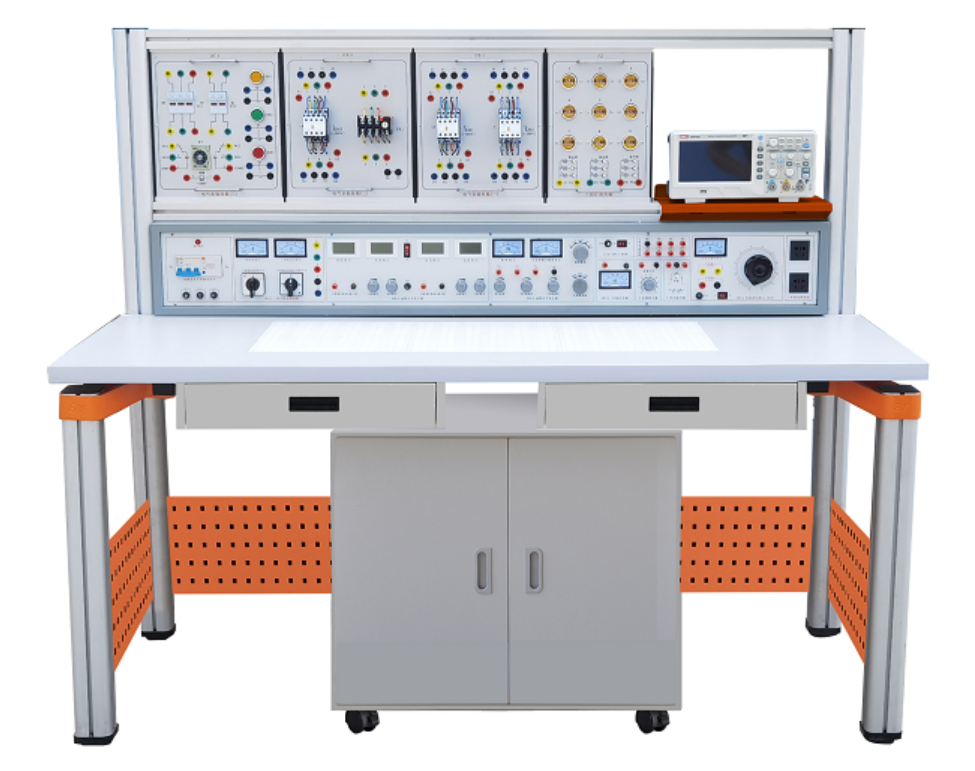

本裝置由主機箱、實驗桌、電氣控制掛箱、透明模塊、學生凳等構成，結構穩固，組合靈活。

（一）高性能綜合主機箱

箱體為鐵質雙層噴塑，面板鋁制。左側集成交直流電源、信號源、測量儀表；右側提供多組外部儀器電源接口。

• 輸出電源：

• A單元：三相四線輸出

• B單元：多組交流低壓輸出（3V,6V,9V,12V,15V,18V,24V）

• C單元：雙路0～30V/2A可調穩壓電源（具備過載、短路、預設限流保護）

• D單元：直流穩壓5V/0.5A輸出

• E單元：0～240V連續可調交流電源

• 信號與測量系統：

• 功率輸出函數發生器/頻率計：采用DDS技術，頻率0.1Hz~3MHz，波形精度高。

• 數字式頻率計：測量范圍高達100MHz。

• 單次脈沖源、音頻功率放大器等一應俱全。

（二）人性化實驗桌結構

桌體采用高強度工業鋁型材框架，搭配25mm厚E1級環保板材桌面，承重超300公斤。獨特的“一桌兩座”設計，中央標配超大尺寸（35cm×90cm）九孔萬能插件板。桌體后部集成可靈活調節的電氣掛箱支架，整體設計現代，布局科學。

（三）豐富的實驗?zāi)K與掛箱

1. 透明元件創新模塊：涵蓋電阻、電容、電感、二極管、三極管、集成電路等數百個元件，均采用透明封裝，滿足電工電子電拖綜合實驗的所有需求。

2. 電氣控制實驗掛箱：提供4個專用掛箱，包含交流接觸器、熱繼電器、時間繼電器、按鈕、行程開關等低壓電器，所有接線點均已引至安全插座，確保電力拖動控制實驗的安全與便捷。

3. 驅動電機：配備三相鼠籠式異步電動機（380V/180W）及直流電動機（220V/50W）各一臺。

四、所支持的實驗項目概覽

該通用型電工電拖實驗裝置可完成三大類超過200項實驗，充分滿足教學大綱及拓展需求：

（一）電工基礎實驗（約50項）

包括基本定律驗證（基爾霍夫、戴維南等）、交流直流電路、暫態過程、三相電路、變壓器與互感器等實驗。

（二）模擬與數字電子技術實驗（超過150項）

涵蓋晶體管特性、放大電路、運算放大器應用、功率放大、直流電源、數字門電路、觸發器、時序邏輯電路、555定時器應用等。

（三）電力拖動與控制實驗（17項）

包括三相電機直接起動、正反轉控制、Y-△降壓起動、行程控制、反接制動、多地控制及直流電機的起動、調速、制動等經典繼電接觸器控制線路。

實驗項目提示：以上僅為部分列舉，利用該實驗臺豐富的模塊，用戶還可自行開發、組合出更多綜合性、設計性實驗項目。

五、標準配置清單（每臺）

本實驗臺提供從核心主機、實驗桌、全套透明創新模塊、電氣控制掛箱到電機、工具連接線的完整配置（詳見原文詳細清單），用戶開箱即可開展教學，是建設高水平電工電子實訓室的優選方案。
