平臺概述與核心定位

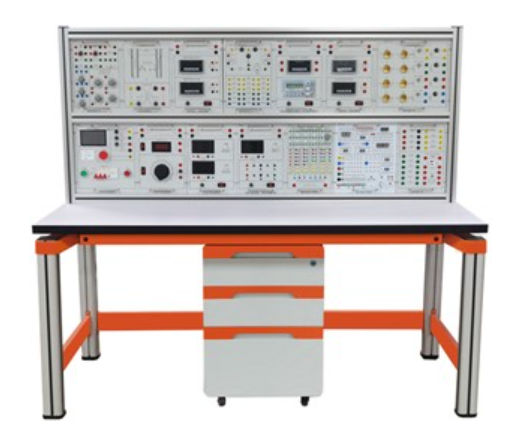

電工電子綜合實訓平臺是一款集電工技術、電子技術、電氣控制及綜合技能實訓于一體的現代化、模塊化教學實驗系統。本平臺嚴格遵循高等院校及職業院校的電工電子類課程教學大綱設計，旨在構建一個安全、智能、靈活且功能全面的綜合性電工電子實驗教學環境。它不僅是學生驗證理論、鍛煉實踐能力的理想工具，更是教師開展高效、多樣化教學的得力助手。

核心功能與技術特點

1. 一站式綜合教學功能：平臺能夠全面支持《電路分析》、《電工技術》、《電路原理》、《模擬電子技術》、《數字電子技術》等多門核心課程的實驗與實訓需求，是真正意義上的多功能電工電子實訓臺。

2. 高精度智能測量系統：配套儀表全部采用數字化、智能化設計，具備人機對話功能。所有儀表均設有可靠的過載、短路等保護功能，測量數據精確，有效培養學生的規范化操作與數據分析能力。

3. 模塊化靈活架構：整體采用先進的模塊化電工電子教學平臺設計理念。電源、儀器儀表及各類實驗電路均設計為獨立掛箱式結構，各模塊任務明確，接口統一。學?？筛鶕?jù)自身教學計劃和預算，靈活選配或后期擴展升級模塊，極大地提高了設備的利用率和投資效益。

4. 全方位安全保障體系：

• 配備電壓型與電流型雙重漏電保護裝置，實時監測，一旦發生漏電立即報警并切斷電源。

• 所有電源輸出及儀表均具備完善的保護功能。

• 實驗連接線及插座采用強弱電不同結構的安全設計，完全實現防混插、防觸電，確保電工電子實訓過程的絕對安全。

5. 工業級人性化設計：操作面板采用2mm厚鋁板，經現代彩色噴描技術處理，標識永久清晰。平臺結構穩固，尺寸約為1650mm×720mm×1540mm，外觀與高校實驗室環境高度契合。

技術性能指標

• 輸入電源：三相四線（或三相五線）AC 380V ±10% 50Hz

• 裝置容量：< 1.5kVA

• 外形尺寸：約1650mm（長）×720mm（寬）×1540mm（高）

覆蓋廣泛的實驗實訓項目體系

本智能電工電子實驗設備可完成四大類超過140個實驗實訓項目，構建了從基礎到綜合、從驗證到設計的完整教學鏈條。

（一）電工基礎與電氣控制實驗（1-53項）

涵蓋電路基本定律、定理驗證（歐姆定律、基爾霍夫定律、戴維南定理、疊加原理等）、交直流電路特性、動態電路研究、三相電路、變壓器互感器以及三相異步電動機的經典繼電接觸器控制（點動、自鎖、正反轉、星三角降壓啟動等）。

（二）模擬電子技術實驗（54-97項）

包括半導體器件特性測試、晶體管基本放大電路、場效應管放大、集成運算放大器應用（比例、加減、積分微分運算）、信號發生器設計（正弦波、方波、三角波）、功率放大電路、直流穩壓電源設計與調試等。

（三）數字電子技術實驗（98-135項）

涵蓋邏輯門電路功能測試、組合邏輯電路設計與應用（編碼器、譯碼器、數據選擇器、加法器）、時序邏輯電路（觸發器、計數器、寄存器）、脈沖波形產生與整形電路（555定時器應用、單穩態、施密特觸發器）等。

（四）電工電子綜合技能實訓（136-142項）

側重于設計性與應用性，包括運算放大器綜合應用、受控源設計、萬用表（電流、電壓、歐姆表）設計、互感器應用、整流濾波電路設計、報警與過流保護電路設計等，有效提升學生的工程實踐與系統設計能力。

平臺主要配置詳述

本電工電子綜合實訓平臺由以下核心部件構成，配置完備，開箱即可組建高水平實驗室。
