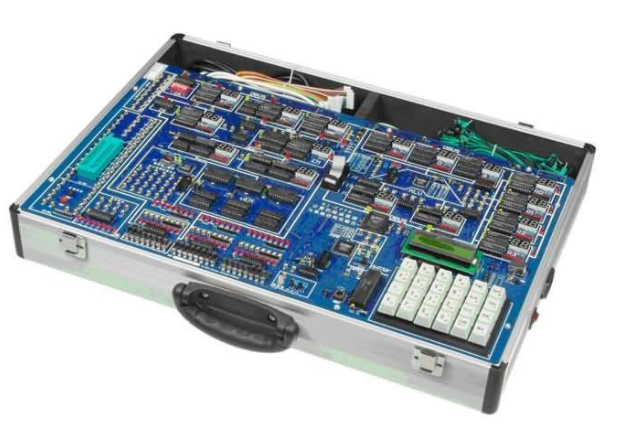

我司吸取中國前沿的微型計算機原理實驗儀的優勢,研發開發了一款性能優越，功能強大微型計算機原理與體系結構實驗儀。系統軟件電源電路使用了雙片CPLD大大提升了穩定性和作用提高的概率,手機軟件提供了詳細的信息內容對話框、運作數據圖表跟多類協助信息內容,使課堂教學的一個過程輕松自在。
一、系統特點
⑴前沿的硬件開發，充分展現電子計算機結構模型，每一個控制模塊都有即時監控，控制模塊間線框輕快，數據信息/指令流入一目了然。
⑵完備的系統配置，實驗電源電路以分立器件為主導，與此同時配置CPLD，適用一部分模塊重新構建。
⑶ 開擺的軟硬件設計，適用客戶新創建指令/微指令的控制系統設計。
⑷控制板的緊密結合，僅需轉動挑選開關，就能完成微程序或組合邏輯掌控的轉換。
⑸提供多種多樣工作模式，適用手動式、離線、聯網。
⑹提供三總線接口和卡緊電源插座，適用I/O擴展。
⑺提供多種多樣指令系統軟件，適用基本上模型機、指令生產流水線、RISC模型機實驗。
⑻強悍的指令作用，適用多種多樣尋址方式和終斷、啟用等。
⑼豐富多樣的調節方式，具備斷點調試、微斷點調試、運作、中止等服務。
⑽提供聯網調試軟件，內置編譯程序、適用匯編程序源程序編寫，圖形界面動態展示電子計算機結構模型的信息/指令流入,實際操作歷史數據情況表明，便于消費者搜索歷史數據。
⑾提供30路因果分析波形（數字示波器）,充分展現指令與時鐘頻率之間的關系，可讓他們在實驗時直接地觀察到指令與時鐘頻率之間的關系，能夠有效的提升學習效果。
⑿實驗儀提供LCD液晶顯示屏，根據實驗儀或PC機電腦鍵盤,線上動態性改動存儲器、程序流程/微程序計數器、程序流程/微程序存儲器內容。
⒀系統軟件可選裝16位擴展卡，能做16位構成原理實驗。該16位擴展卡提供實例程序流程。數據與詳細地址均是16位，是名副其實的16位機
⒁系統軟件可保存文件和加入文檔，并提供PC機免費下載
二、系統構成
系統軟件由實驗電腦主板、調試軟件、內嵌開關開關電源構成。
裝有USB和串口通信二種通訊方式，用戶可依據應該選擇任何一種
實驗電腦主板有：累加器A，暫存器W，存儲器組R0—R3，運算器ALU，直達D/偏移L/偏移R模塊，中斷向量IA，局部變量ST，程序計數器PC，地址寄存器MAR，鍵入IN，導出OUT，存儲器EM，微詳細地址UPC，指令存儲器IR，微可編程控制器UM，組合邏輯控制模塊，三總線接口，擴展座、二進制開關脈沖信號導出/表明，邏輯性筆、管理方法單片機設計、4×6電腦鍵盤，標識符式LCD，RS232通信接口，十六位機擴展插口， 通訊挑選開關。
三、實驗新項目
（1）存儲器讀寫能力實驗
（2）運算器八種計算實驗
（3）數據傳遞/挪動實驗
（4）UPC實驗
實驗1：UPC加1實驗
實驗2：UPC打進實驗
（5）PC實驗
實驗1：PC加1實驗
實驗2：PC打進實驗
（6）存儲器讀寫能力實驗
（7）微程序讀寫能力實驗
（8）終斷實驗
（9）模型機綜合性實驗（微程控制板）
實驗1：數據傳輸/鍵入/導出實驗
實驗2：數據運算實驗（加/加減法/或）
實驗3：挪動/取反實驗
實驗 4：遷移實驗
實驗 5：啟用實驗
實驗 6：終斷實驗
實驗 7：指令銀行流水實驗
實驗 8：RISC模型機
(10) 組成程序控制器實驗
(11) 設計方案指令/微指令系統軟件.
（12）擴展實驗
實驗1：8255擴展I/O口實驗
實驗 2：8253擴展計時器實驗
注；實驗（1）--(8)為手動式微編碼操縱，(9)—(10)為微程序或組合邏輯操縱.
* 選裝十六位機擴展實驗卡能進行如下所示十六位機一部分實驗：
*（13）十六位ALU 實驗
*（14）十六位存儲器實驗
*（15）十六位存儲器組實驗
*（16）十六位指令電子計數器PC 實驗
*（17）終斷操縱實驗
*（18）十六位模型機的整體實驗
