一、產品優勢：

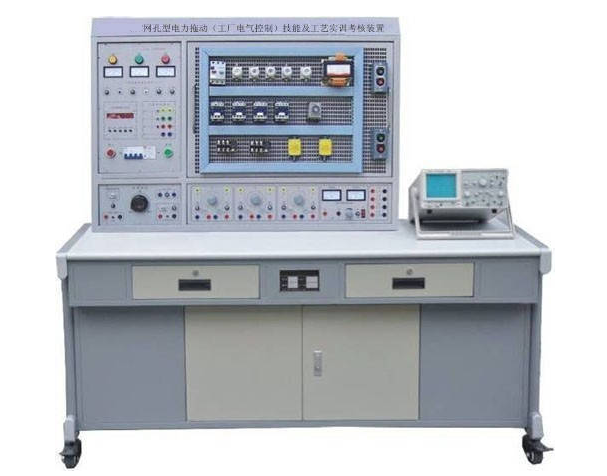

網眼型機電傳動控制（工廠電氣設備控制）專業技能及加工工藝實訓考評設備結合了公辦?？茖W(xué)校 “ 機電傳動控制 ” 、 “ 工廠電氣設備控制技術性 ” 、 “ 繼電器觸碰控制 ” 等課程教學大綱的需求而產品研發。選用 “ 網孔板 ” 構造，性能和質量?jī)?yōu)異，合乎職業教育發展與發展，其外觀美觀、構造合理、堅固、經久耐用，配置多種多樣常見電動機及各類工作中開關電源。實訓主題鮮明，實訓方式貼近工業生產當場，實訓方式靈便、提升電子器件就可以提升實訓新項目，擴展性強。設備設定多種科學合理安全性保障措施，保證設備及作業者生命安全，尤其適用各校目前實訓機器的升級改造，快速開設實訓課程內容的實訓機器設備。
二、網眼型機電傳動控制（工廠電氣設備控制）專業技能及加工工藝實訓考評設備技術規格：
1 、工作中開關電源：三相四線（或三相五線）～ 380V±5% 50Hz
2 、環境溫度： -10℃ ～ 40℃ ，空氣濕度＜ 85% （ 25℃ ）
3 、設備容積：＜ 1.0KVA
4 、凈重： 200Kg
三、實訓屏組成與特性：
1 、實訓屏機殼：鐵制兩層亞光密紋靜電噴塑構造，鋁質控制面板。
2 、三相四線開關電源鍵入：三只紅、黃、綠顯示燈亮。接入總開關，由交流接觸器根據啟動、停止按鈕開展開關電源控制。
3 、配有 450V 指南針交流電壓表三只，標示鍵入三相電源插頭工作電壓。
4 、安全防護：配有工作電壓型漏電保護開關和電流量型漏電保護開關，且有單片機設計全自動實時監控負載或短路故障，全自動斷開總開關電源，故障處理按住復位開關即可再度開啟電源，保證設備及作業者生命安全。
5 、試驗管理工具：平常做為數字時鐘應用，具備設置登陸密碼、實訓考評時長、按時報案、關閉電源等服務；除此之外，還可以自動記錄因?yàn)椴季€或操作不正確造成的報警頻次，為作業者實訓、考評提供一個統一的標準。
6 、勵磁電源：直流電 220V/ 0.5A ，具備過流保護
7 、同步電機開關電源：直流電 0-220V/ 2A 持續可調穩壓電源一路，具備過流保護
8 、持續可調式交流電： 0-240V 持續可調式，具備過流保護
9 、可調式同歩勵磁電機開關電源： 0-40V/ 2A 持續可調式，具備過流保護
10 、硬盤電阻器： 90Ω 四組， 900Ω 2組
11 、整流二極管： IN5408 四只
四、實訓實際操作桌：
鐵制兩層亞光密紋靜電噴塑，桌面上為防火安全、防潮、耐磨損高密度纖維板，配有抽屜柜和元器件儲存柜，構造牢固、造型設計別具一格。
五、網眼型機電傳動控制（工廠電氣設備控制）專業技能及加工工藝實訓考評設備參照實訓考核內容：
1 ．三相異步電動機刀閘開關順轉控制線路
2 ．三相異步電動機交流接觸器啟動順轉控制線路
3 ．三相異步電動機具備鎖緊的反轉控制線路
4 ．三相異步電動機具備過壓保護的反轉控制線路
5 ．三相異步電動機倒順開關控制正反轉控制線路
6 ．三相異步電動機交流接觸器互鎖的正反轉控制線路
7 ．三相異步電動機按鍵互鎖的正反轉控制線路
8 ．三相異步電動機按鍵交流接觸器復合型互鎖控制線路
9 ．操作臺全自動來回行程安排控制線路
10 ．三相異步電動機交流接觸器控制串聯電阻降血壓?jiǎn)?dòng)線路
11 ．三相異步電動機時間控制器控制串聯電阻降血壓控制線路
12 ．三相異步電動機手動式 Y/△ 降血壓?jiǎn)?dòng)
13 ．三相異步電動機交流接觸器控制 Y/△ 降血壓?jiǎn)?dòng)
14 ．三相異步電動機時間控制器控制 Y/△ 降血壓?jiǎn)?dòng)
15 ．三相異步電動機 QX3-13 型 Y/△ 全自動啟動控制線路
16 ．三相異步電動機的各地控制
17 ．三相異步電動機半波整流能耗制動控制線路18 ．三相異步電動機全波整流能耗制動控制線路
19 ． C620 數控車床電氣設備控制線路
20 ．三相異步電動機手動式降血壓?jiǎn)?dòng)
21 ．三相異步電動機單相電運作反接制動控制線路
22 ．電葫蘆電氣設備控制線路
23 ． C6163 數控車床電氣設備控制線路
24 ．三相異步電動機控制電源電路互鎖控制線路
25 ．三相異步電動機主要電路互鎖控制線路
26 ．雙速電機手動變速箱控制線路
27 ．雙速電機時間控制器控制強路
28 ．同步電機的能耗制動控制線路
29 ．直流無刷電機運行練習
30 ．直流無刷電機的變速練習
31 ．直流無刷電機翻轉練習
32 ．直流無刷電機制動系統試驗練習
33 ．直流無刷電機拆卸練習
34 ．直流無刷電機維修練習
