一.產品介紹

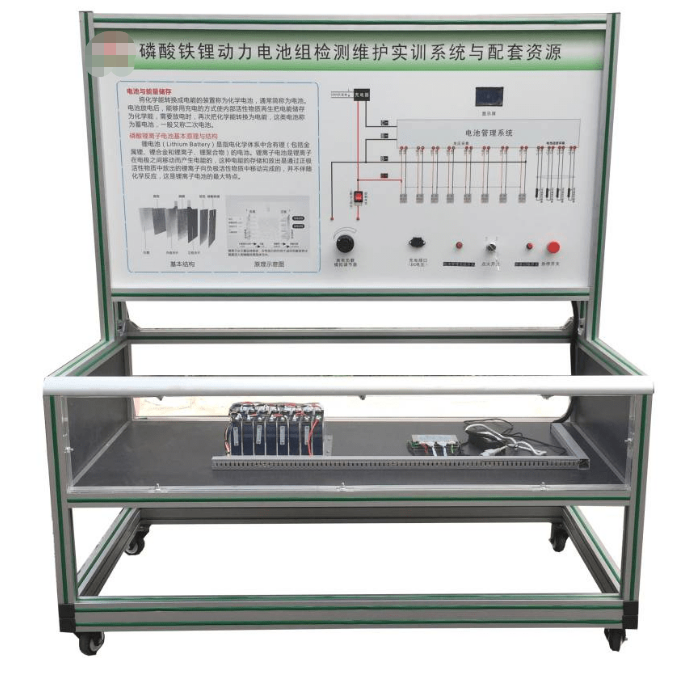

采用 硫酸銨 鐵鋰動力電池包總程(8串單體充電電池），包含其電池管理系統(BMS)實體制做，真切地呈現出了動力電池包核心零部件中間連接控制關系、安裝方式和控制參數，及其高壓系統安全注意事項；根據對比電路設計圖與實體，可進行動力電池包總程（包含鋰電池組總程、電池管理系統、電池電流與溫度感應器、交流接觸器）溶解與拼裝、單體充電電壓和內電阻檢驗實訓實際操作。鋼筋搭接之后,真正可運轉的鋰動力電池及智能管理系統，充分展現鋰動力電池與管理的構成結構和工作步驟。
二.功能特性
1.實訓臺組裝聚合物鋰電池模塊(8串單體充電電池），包含電池管理系統(BMS)，電池管理系統帶平衡、電流測量、單體電壓檢測、高精密庫侖計作用，根據電流量時間觀念記分，精確測算充電電池剩余容量，充進用電量、液晶顯示屏（2.3*9.3cm）表明等服務。
2.電池組能插電工作中，清楚地展現單體充電電池及其它們組合方式及聯線方法，同時可不斷開展電池模組的拆卸實際操作。
3.電池組在實訓舞臺上的布局方法，達到便捷學生不斷拆裝及安裝電池模組的需求。
4.BMS在動力電池包里的安裝方式及其電氣設備機械連接方式需要與原廠保持一致，以適應學生不斷拆裝和安裝BMS的需求。
5.實訓臺配置蓄電池充電機，能夠給電池補電。
6.學生能夠?qū)误w充電電壓和內電阻開展評測。
7.電池組選用透明有機玻璃制做。
8.達到動力電池組檢驗維護保養操作過程實訓(包含鋰電池組拆卸與拼裝、電池充放電檢驗、電性能智能管理系統檢驗、鋰電池組維護保養實訓)。
9.控制面板選用4mm厚鋁朔板，控制面板UV平板噴繪打印出有彩色圖板；學生可形象化對比圖板和實體，認知和數據分析系統工作原理。
10.板上設置有檢驗接線端子、可以直接在板上監測系統電路元件的電子信號，如電阻器、工作電壓、電流量、訊號頻率等。
11.機器設備由立柱式可移動的教學板(帶基本原理面教板)與水平放置服務平臺（重裝系統各首要零部件）等搭建。
12.設備框架選用40mm×40mm一體化全鋁型材構建，耐酸堿抗腐蝕并便于清理，櫥柜臺面寬40CM,櫥柜臺面鋪設32mm厚五顏六色密度高的夾芯板,堅固耐用不銹蝕，帶角輪，有利于挪動，并帶鎖止機構。
13.配套設施實訓手冊等教學材料，詳細敘述原理，實訓新項目，問題設定及分析及關鍵點。
14.★規定配套設施電子化考評服務平臺，（給予視頻片段）
服務平臺規定：新用戶注冊并登陸平臺后，服務平臺最少包含如下所示有關作用：
（1）客戶控制模塊：
1）用戶管理系統（包含用戶列表、添加用戶、ID、登錄名、電子郵箱、申請注冊IP、人物角色、注冊日期、實際操作等命令）
2）角色管理（包含：加上人物角色、角色名字、默認設置人物角色、關聯實體模型、人物角色敘述等命令）
3）控制模塊設定（包含：申請注冊選擇項、申請注冊控制模塊、管理權限、登錄選項等命令）
4)模型管理（包含加上實體模型、實體模型名字、實體模型編碼、實體模型敘述、改動實體模型信息內容、刪掉實體模型等命令）。
（2）測試控制模塊：
1)測試設計方案（包含考試場目錄、地域設定、學科管理方法、題目類型體系等命令）
2)課程內容開通（包含開通課程內容、大批量開通等命令）
3)考題管理方法（包含一般考題管理方法、不正確意見反饋等命令）
4)考卷管理方法（包含考卷目錄，手工制作出題、任意出題、及時出題等組卷方法命令）
5）垃圾回收站
6）大批量專用工具
（3）具體內容控制模塊：
1)強烈推薦管理方法（包含加上櫥窗推薦等命令）
2)分組管理（包含加上歸類、排列、ID等命令）
3)內容管理系統（包含加上具體內容、具體內容實體模型、權重值等命令）
4)模型管理
5）標簽管理
（4）課程模塊（教學管理、課程分類、模型管理等命令）
（5）文本文檔控制模塊：
1)分組管理
2)關鍵詞管理方法。
▲規定投標文件中給予電子化考評服務平臺由來證明材料,正本備查簿。
三.技術參數
1.動力電池種類：硫酸銨 鐵鋰電池
2.單體電池規格：3.2V10AH
3.動力電池工作電壓與容積：3.2V10AH,8串
4.機器設備外置電源：溝通交流220V±10% 50Hz (電池充電工作狀況）
5.操作溫度：-10℃～ 50℃
6.機器設備尺寸：700*500*1500（長*寬*高）
7.控制面板尺寸：648*713（長*寬）
四.實訓新項目
1.動力電池包（包含BMS）結構和控制原理實訓。
2.動力電池包（BMS）關鍵零部件作用認知能力。
3.單體電池充放電試驗。
4.單體電池內阻測試試驗。
5.動力電池包溶解與拼裝實訓。
6.電池管理系統(BMS)手機軟件診斷檢測實訓。
五.標準配置
磷酸鐵鋰 動力電池包及BMS總程、BMS數據顯示液晶顯示屏（2.3*9.3cm）、電池管理系統(BMS)APP手機軟件、緊急斷電開關、檢修開關、電流量與溫度感應器，交流接觸器，充放電線形負荷，充電頭、一體化全鋁型材構建的挪動裝配平臺（700*500*1500mm 帶鎖緊萬向輪設備，帶組裝檢驗接線端子的基本原理控制面板，控制面板648*713mm）、試驗壓接輸電線、機器設備使用說明書。
六.★規定配備汽車新能源技術汽車綜合性模擬仿真軟件（給予演示視頻）
系統軟件設計要點規定:
系統軟件根據《新能源技術汽車常見故障檢修與維護保養教材內容》規范，選用多媒體系統課程內容演示技術性研發，以形象化、栩栩如生的影片、視頻等方式對常見故障檢修日常保養加工工藝做出說明解讀，并實現對工藝要求的深刻領會并掌握。
教學工作與具體內容規定1:
1.車輛無法啟動故障的誕生緣故：車子上電啟動原理；車輛無法啟動故障狀況；根本原因；
2.車輛無法啟動故障的清除方式：車輛無法啟動故障處理程序；常見問題；車輛無法啟動故障檢測方式（整車控制器端ST運行數據信號；中央控制保險絲盒ST商業保險；打火鑰匙啟動；三合一預充控制電源（#941）也就能；預充繼電器操縱#1815（J10）；EVCY導出#8105預充操縱24V；預充接觸器有沒有問題工作中；預充接觸器前后左右直流電壓有沒有問題；查驗動力鋰電池總電壓，查驗預充電阻，50歐母；三合一主接觸器控制信號#917；主接接觸器操縱繼電器#1813（J11）；主接觸器有沒有問題工作中；）
3.故障恢復得判定標準：修補判斷
教學工作與具體內容規定2:
1.除霜機不啟動故障的誕生緣故：除霜機工作原理；根本原因；常見問題；
2.除霜機不啟動故障的清除方式：除霜機不啟動故障處理程序；除霜機不公平的故障檢測方式(除霜機髙壓鍵入直流電壓；除霜機高壓保險導通；除霜機髙壓接觸器工作電壓；除霜機接觸器電磁線圈控制電壓；使可以控制商業保險工作電壓；化霜也就能開個工作電壓；除霜機溫度控制開關工作電壓；除霜機風機端電壓；除霜機商業保險工作電壓；化霜風離心風機開關工作電壓；化霜離心風機電機工作電壓；除霜機電加熱器電阻阻值；)
3.故障恢復得判定標準：修補判斷
教學工作與具體內容規定3:
1.BMS不啟動故障的誕生緣故：BMS主控芯片原理；BMS不啟動故障狀況；根本原因；
2.BMS不啟動故障的清除方式：BMS不啟動故障處理程序;BMS不啟動故障檢測方式（BMS主控芯片工作中開關電源；電瓶開關電源24V；BMS控制回路及連接器；儀表盤有沒有動力鋰電池信息內容；BMS主控芯片CAN線電阻，儀表盤CAN線電阻；BMS主控芯片運行狀態）；故障修補；
3.故障恢復得判定標準：修補判斷
教學工作與具體內容規定4:
1.BMS通訊故障的誕生緣故：電氣工作基本原理；BMS通訊故障狀況；根本原因；常見問題；
2.BMS通訊故障的清除方式：BMS通訊故障處理程序，BMS通訊故障查驗實際操作（BMS正常運轉；BMS工作中開關電源；儀表盤繼電器；儀表盤充電電池商業保險；BMS通訊線；BMS主控芯片與儀表盤電子線束；BMS運行狀態；BMS主控芯片內部結構故障；儀表盤顯示動力鋰電池信息內容）
3.故障恢復得判定標準：修補判斷
教學工作與具體內容規定5:
1.充不了電故障的誕生緣故：新能源汽車的充電原理；充不了電故障狀況；根本原因；常見問題；
2.充不了電故障的清除方式：充不了電故障處理程序，充不了電故障維修方式（BMS主控芯片工作中開關電源；電池充電儀表盤繼電器；充電機24V；電池充電常電商業保險；BMS主控芯片與充電機通訊；BMS通訊電子線束；故障修補；電池充電接觸器；電池充電繼電器；電池充電接觸器；電池充電接觸器商業保險；）
3.故障恢復得判定標準：修補判斷
教學工作與具體內容規定6:
1.電機通訊故障的誕生緣故：電機通訊原理；電機通訊故障狀況；根本原因；
2.電機通訊故障的清除方式：電機通訊故障處理程序；常見問題，電機通訊故障檢測方式（電機操縱低壓電源鍵入直流電壓；中間電器盒商業保險；電機控制板低壓電源軟件；電機控制板與整車控制器通訊配電線路對車身電阻值；電機控制終端軟件與整車控制器插件、線；CANAH、CANAL通訊終端設備電阻阻值及電壓值；精確測量全車及電機控制板端CANH、CAHL中間阻值；CANA1與CANNA2各自對地電壓值約2.3V；電機控制板內部結構開關電源、通訊控制板；）
3.故障恢復得判定標準：修補判斷
教學工作與具體內容規定7:
1.中央空調電器故障的誕生緣故：中央空調電器工作原理；中央空調電器故障狀況；根本原因；常見問題；
2.中央空調電器故障的清除方式：中央空調電器故障處理程序；中央空調電器故障處理辦法（空調溫控器控制面板直流電壓；保險絲盒中央空調低電壓商業保險；中央空調中間商業保險電器盒；DCDC導出商業保險100A；制冷壓縮機控制板操縱直流電壓；制冷壓縮機控制板電源保險；制冷壓縮機控制板開關電源繼電器；AC開關的通端；壓縮機動力電源；中央空調高壓保險30A；制冷壓縮機控制板動力響應開關電源；）
3.故障恢復得判定標準：修補判斷
教學工作與具體內容規定8:
1.絕緣層報案故障的誕生緣故：電機控制基本原理；絕緣層報案故障狀況；根本原因；常見問題；
2.絕緣層報案故障的清除方式：絕緣層報案故障處理程序，絕緣層報案故障處理辦法（動力電池組總正總負絕緣阻值；動力鋰電池箱髙壓電極連接線、軟件；單獨動力電池包絕緣阻值；三合一控制板絕緣阻值；接觸器鍵入控制回路、控制部件；接觸器導出控制回路、控制部件；各負荷絕緣阻值（含鍵入配電線路），負荷控制回路、包含開關電源鍵入線；）
3.故障恢復得判定標準：修補判斷
教學工作與具體內容規定9:
1.DC/DC故障的誕生緣故：DC/DC原理；DCDC故障狀況；根本原因；常見問題；
2.DC/DC故障的清除方式：DC/DC故障處理程序；DC/DC故障處理辦法（DC/DC轉化器髙壓鍵入直流電壓；DC/DC接觸器；DC/DC高壓保險；NTC熱敏電阻；DCDC轉換器低壓控制電源（使能#199）；儀表盤與前倉電子線束轉接口；DC/DC轉換器導出端電壓；拆換三合一；正級低壓商業保險；正級與低壓電瓶連接點；）
