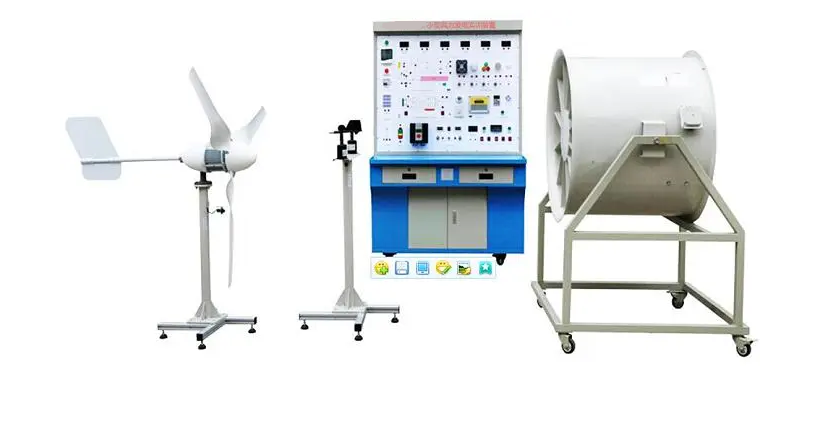

一、系統簡述
該設備由風力發電機、風力發電控制板、電力工程儲能單元、逆變模塊、開關操縱單元、負荷單元、表明單元共七大單元系統構成，系統能夠進行風力發電有關整個過程試驗，是職業高中、高校、碩士研究生以風力發電為主導項目研究科學研究和考核、課堂教學的理想產品。
教學理念
? 系統實驗平臺搭載了房間內溫/濕度儀，風速精確測量系統，讓使用人使用起來更直觀。
? 系統選用智能化DSP技術，對蓄電池充放電開展全智能的管理方法。
? 系統板上選用直觀的數字儀表盤和液晶顯示屏，讓消費者及時掌握系統運行狀態。
? 系統里的離網開關電源能夠為消費者提供溝通交流110V/220V純正弦波交流電流能。
? 風力發電教學研究系統，能讓實踐學生們自主拆卸挪動，應用簡單、綠色環保、零污染。
? 提升分布式電源基本原理與試驗控制模塊，使學生提高對新知識的學習
二、系統運作技術標準
1.風速系統
? 葉輪孔徑：1.65(m)
? 運行風速：1.5(m/s)
? 額定值風速：12(m/s)
? 安全性風速：35(m/s)
? 工作方式：優勢式永磁同步發電機組
? 風葉運動方向：順時針方向
? 風葉總數：3（片）
? 風葉原材料：夾層玻璃增強聚丙烯原材料
? 電動機原材料：鋁合金型材&不銹鋼板
仿真模擬乘波體：
? 排風量：34073 m3/h，1275Pa-2138Pa
? 工作電壓：三相四線 380VAC
? 輸出功率：2.2kW
? 變速單元：2.2KW 矢量變頻器，輸出頻率：0-100Hz
2.電池充電系統
? 最大功率：400(W)
? 額定電流：12/24(V)
? 額定電壓：33.3/16.7（A）
3.電力工程儲能系統（機身）
? 儲能技術方式：閥控式密閉鉛酸電池
? 額定電流：12V
? 短路容量：55Ah
? 充電方法（穩壓），循環系統︰較大電流為5.6A
4.離網逆變模塊系統
? 直流電輸出電壓：10.5～16.8 VDC
? 額定值蔬出輸出功率：300W
? 電壓：110/220VAC
? 輸出波形：純正弦波
? 輸出頻率：50Hz
? 工作效能：85%
? 功率因素：>0.88
? 波形失真率≤5%
? 辦公環境：環境溫度-20℃～50℃
? 空氣濕度：﹤90﹪（25℃）
? 維護作用：正負極反接、短路故障、超溫、過壓保護
5.控制器系統
? 工作標準電壓：12VDC
? 充電功率：500W
? 光伏發電輸出功率：100W
? 風機功率：400W
? 充電方法：PWM脈沖寬度調制
? 電池充電峰值電流 16.5A
? 虧電維護工作電壓 10.5V
? 虧電修復工作電壓 12.6V
? 導出維護工作電壓 16.2V
? 卸載掉開始工作電壓（在出廠值）15V
? 卸載掉開始電流量（在出廠值） 12A
? 控制板配有蓄電池過充、過放電維護、電瓶開路維護、負荷過壓保護、導出過流保護、充電電池接反維護、欠壓保護和過電壓防波動維護、均衡充電、溫度補償?shù)确?wù)；
6.負荷控制模塊設備系統
? 風機：×1個，額定電流：12/24V，工作電壓：1.25A，輸出功率：15W
? 交通信號燈：1組(R,G,B)，額定電流：12/24V，工作電壓：0.8A，輸出功率：9.6W
? 電機：×1個，額定電流：12/24V，工作電壓：0.35A，輸出功率：5W 轉速比：20rmp/min
? 溝通交流LED燈×1個，溝通交流節能燈管×1個
? 直流電模擬負載：12V/24V/28WLED路燈板，帶PWM變光作用，功率可以設置
8、測風系統
? 檢測范圍 風速：0～60m/s
? 精 度 ±0.1m/s
? 工作中開關電源：AC 220V±20% 50HZ， DC12V、5V或其它供電系統。
? 紀錄間距： 1min～240分鐘持續可以設置
? 內部存儲： 4M bit
? 工作溫度： -40℃～50℃
? 速度傳感器：0～5000 風力發電機轉速比檢驗表明（房間內）
? 過風速報案終斷導出作用，能夠機器設備閉環控制方式聯接，提升試驗安全系數。
9.顯示儀表系統
? 直流電流表：× 1個，20A， 顯示模式︰0.5”LED
? 直流電壓表：× 1個，50V， 顯示模式︰0.5”LED
? 交流電壓表：× 1個，500V，顯示模式︰0.5”LED
? 交流電流表：× 1個，5A， 顯示模式︰0.5”LED
? 交流電壓表：× 1個，50V， 顯示模式︰0.5”LED
? 交流電流表：× 1個，50A， 顯示模式︰0.5”LED
? 時長、溫/濕度表：× 1個，-20～99.9℃ 顯示日期，房間內溫、環境濕度
? 風機轉速表：× 1個，5A， 顯示模式︰0.5”LED
10.電氣設備開關工作臺
溝通交流走電開關、緊急停機開關、儀表盤開關、離心風機鍵入開關、直流電鍵入開關
儀表盤顯示、開關按鈕（開關）、全智能風光互補發電控制板、風速儀、風機變速。
11.基于大數據試驗室安全消防智能控制系統系統
1、特性
當智能控制系統系統檢驗過有走電或觸電事故場景出現的時候，智能控制系統系統在0.1秒斷開聯接，保障人身安全和資金安全；智能控制系統系統本身就有故障警示燈，用戶可以依據智能控制系統系統故障警示燈表明推斷出現階段常見故障情況，有利于解決；智能控制系統系統有執手鎖作用，必須維修時，在執手鎖部位加鎖，★避免別人通電，維修安全系數高。能夠收集當場導出型設備數據信息，通過各種物聯網通信方法上傳到云空間，完成當?shù)貦C器的實時監控。
2、作用
基于大數據試驗室安全消防智能控制系統系統，可以進行用電量數據收集、統計分析、存放、剖析、查看等。應用前端數據可視化技術將實時用電量數據展現在互聯網上，并且以數據圖表的方式給予數據可視化的配電信息內容查詢功能；應用數據庫系統實時檢測電器設備和配電線路運行情況，對非常情況立即報警，進而防止火災事故；應用用電量系統故障定位技術性及早發現并精確定位用電量故障原因，一鍵生成故障報告，幫助用戶第一時長修補用電量系統常見故障；應用電能質量監測技術性實時分析和評定電能質量分析難題，同時提供個性化的治理措施，幫助客戶得到高品質電磁能；利用大數據技術性與行業數學分析模型統計分析、剖析并發掘基本的用電量數據信息，根據數據信息挖掘環保節能發展?jié)摿?，進而給予能耗等級改進方案。達到用電管理系統可視性、安全性、靠譜、高品質和社會經濟智慧用電控制模塊要求。
3、基于大數據試驗室安全消防智能控制系統系統由執行裝置與網機構成，性能參數分別是：
（1）執行裝置性能參數
（1）極少數：3P N
（2）脫口特點：C（5-10）In D（10-14）In
（3）額定電壓：In 6A、10A、16A、20A、25A、32A、40A、50A、63A
（4）額定電流：Ue AC 230V/400V
（5）額定值頻率f：50Hz
（6）額定值短路分斷能力：Icu10kA
（7）殼架級別額定電壓：Inm63A
（8）缺相保護：機器設備防損壞安全模式
（9）漏電保護器：電子器件毀壞安全模式
（10）過壓保護：電流不穩定防損壞方式
（11）過流保護：碰線防損壞方式
（12）執手鎖維護：有利于檢修安全可靠
（13）溫度保護：可檢測配電線路環境溫度
（14）過欠壓保護：避免導致安全事故和工業設備毀壞
（15）走電或觸電時0.1秒斷開
（16）故障警示燈，有利于查詢運行狀態
★（17）執手鎖作用，維修比較方便
（2）網機性能參數
（1）內嵌STM32F103C8T6主板芯片
（2）外接8M無源晶振
（3）選用SP3485做為485通信芯片
（4）485防浪涌維護
（5）規范RS485插口，可以直接串口設備
（6）全智能數據采集終端，方便快捷完成傳送數據作用
★（7）給予強悍的核心管理系統軟件，便捷設備維護
★（8）給予方便快捷的軟件更新和固件更新服務項目
★（9）給予數據庫系統數據庫備份，便捷查詢歷史記錄
（10）規格：89mm*67.5mm*20.5mm
（11）凈重：70g
（12）開關電源：AC220V
（13）功能損耗：1.5W
（14）操作溫度：-25℃ - 70℃
（15）工作中環境濕度：95%
（16）WiFi版較大下滑傳輸速度：64kbps
（17）WiFi版較大上漲傳輸速度：32kbps
