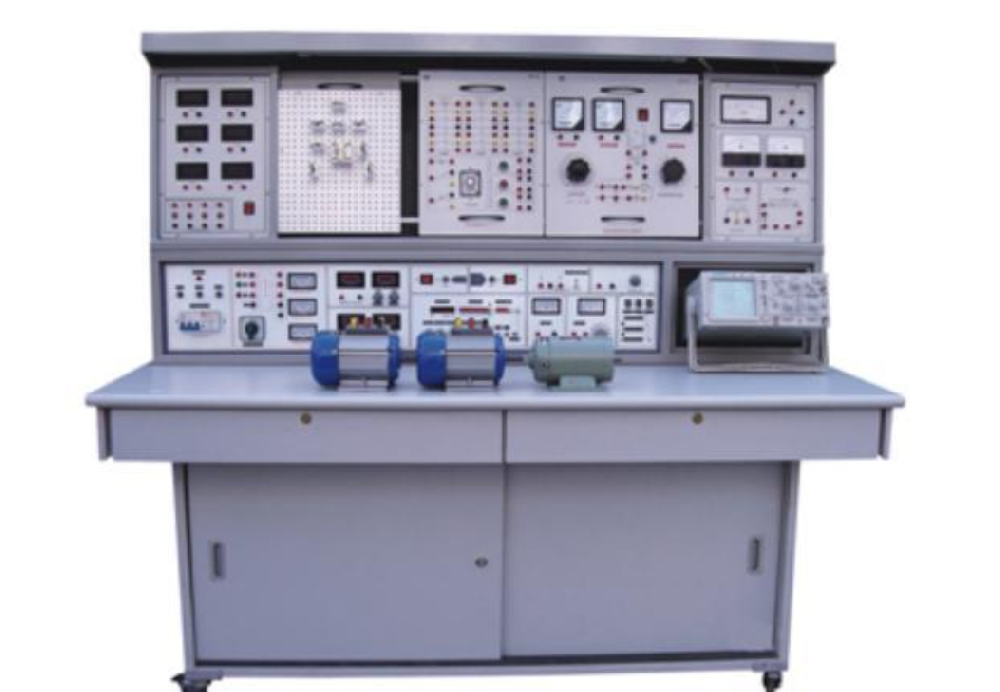

立式電工、模電、數電、電器控制（帶直流電機）實驗臺

立式電工、模電、數電、電器控制（帶直流電機）實驗臺

當前，國內眾多院校在電工、模擬電子、數字電路及電氣控制等核心課程的實驗教學中，普遍面臨設備分散、功能單一的困境。部分學校嘗試自制設備，但受限于加工規模與工藝，往往存在功能不全、安全性低、管理繁瑣等突出問題，不僅難以滿足現代教學大綱的要求，更存在安全隱患。針對這一行業痛點，我公司深度整合德國先進技術與國內教學實踐，嚴格遵循我國高等教育與職業教育大綱，成功研制出新一代立式電工、模電、數電、電器控制（帶直流電機）實驗臺。本產品集四大功能于一體，旨在提供一套安全、完整、可擴展的綜合性實驗教學平臺。

產品核心特點：一體化、模塊化、高安全

本款立式電工模電數電電器控制實驗臺絕非傳統分體設備的簡單堆砌，而是深度融合的一體化創新設計，具備以下顯著優勢：

1. 四位一體，功能全覆蓋：?jiǎn)闻_(tái)設備即可支持電工學、模擬電子技術、數字電路及電器控制（含直流電機調速）四大課程體系的全部核心實驗。集成直流電機實驗?zāi)K，填補了傳統設備在電機控制實踐環節的不足。

2. 模塊化掛箱設計，靈活經濟：所有實驗單元均采用模塊化掛箱結構。電工與電器控制部分采用專用模塊，數電與模電實驗則在創新的九孔通用電路板掛箱上完成。學?？筛鶕?jù)教學進度和重點，靈活選配和增購掛箱，實現低成本的功能擴展與升級。

3. 安全可靠，教學友好：設備配備多重安全保護機制（如漏電保護、過載保護），確保師生安全。實驗連接點接觸可靠，元件采用透明盒體與壓卡式結構，符號清晰、更換便捷，極大提升了實驗的直觀性與可維護性，利于培養學生動手能力。

4. 結構堅固，工藝精湛：采用立式結構，布局合理，空間利用率高。實驗屏、操作桌與電源臺一體化設計，選用優質材料與精湛工藝，保證了設備的耐用性與美觀性，是現代化標準實驗室的理想配置。

適用范圍：賦能多層級電類教學

本立式電工電子電器控制實驗臺廣泛適用于：

• 高等院校：電氣工程、自動化、電子信息等相關專業的基礎實驗室、專業實驗室建設。

• 職業院校與技工學校：機電一體化、電氣自動化、電工電子等專業的實訓教學。

• 實驗中心升級：是替代現有老舊、分散設備，進行實驗室新建、擴建或更新?lián)Q代的理想選擇，其配備是學校提升實踐教學水平與綜合實力的重要標志。

設備結構與性能詳解

本系列設備采用標準化設計，每套立式電工數電模電實驗臺均包含實驗屏、實驗臺、實驗操作桌及系列模塊掛箱。

1. 實驗臺核心功能單元

1.1 多路輸出電源系統：

• 輸入：三相四線制，帶指示。

• 輸出：具備二級保護（保險絲+漏電開關）。

• A組：0-380V連續可調三相交流電源及0-250V單相可調電源。

• B組：3-24V分七檔可調低壓交流電源。

• C/D組：5V固定及雙路0-30V連續可調直流穩壓電源，精度高，紋波小。

• E組：220V市電輸出插座。

1.2 信號與測量系統：

• 函數信號發生器：產生正弦波、三角波、方波等，頻率范圍0.1Hz-2MHz。

• 頻率計數器：測量范圍1Hz-100MHz。

• 其他集成功能：?jiǎn)未蚊}沖、音頻功率放大器、七段譯碼顯示、高絕緣電阻及漏電保護。

2. 實驗屏與操作桌

• 實驗屏：集成多量程交直流數字電流表、電壓表、功率因數表及四路電流測量插座，配備實驗變壓器、日光燈電路。中部為模塊掛箱安裝區，更換便捷。

• 實驗操作桌：采用加強型雙面防火板，配備抽屜與儲存柜，方便存放工具、元器件及萬用表、電烙鐵等隨機配套器材。

3. 核心實驗?zāi)K掛箱（標配示例）

本帶直流電機的電器控制實驗臺標配包括：

• 01-06號掛箱：涵蓋直流電路、交流電路、三相負載、繼電控制（一至三單元）等電工與電器控制實驗。

• 07號專用掛箱：直流電機實驗電源、調速環節、電樞與勵磁電流指示表（突出直流電機實驗功能）。

• 08號掛箱：數電、模電九孔萬能實驗插板，配套齊全的透明元件盒。

支持的實驗項目（部分列舉）

該立式電工模電數電綜合實驗臺可完成近百項實驗，遠超傳統分體設備，主要包括：

（一）電工與電器控制部分（含直流電機）

1. 直流電路定理驗證（基爾霍夫、戴維寧等）。

2. 交流電路研究（RLC串聯諧振、功率因數改善等）。

3. 三相電路測量與異步電機控制（正反轉、Y-△啟動、順序控制、能耗制動）。

4. 直流電機啟動、調速與控制實驗（利用07號掛箱）。

（二）模擬電子技術部分

1. 晶體管單管、多級放大電路。

2. 差動放大電路與集成運放應用。

3. 有源濾波、信號運算與處理電路。

4. 振蕩電路、功率放大與直流穩壓電源。
