通用智能型電工、電子實驗與技能實訓考核臺

通用智能型電工、電子實驗與技能實訓考核臺

面對當前職業院校、高等院校在電工電子類課程教學中普遍存在的實驗、實訓、考核環節脫節，設備功能單一，資源利用率不高等痛點，我公司隆重推出新一代通用智能型電工、電子實驗與技能實訓考核臺。本設備創造性地將電工、電子、電拖實驗與電工、電子、電拖實訓考核功能深度融合，實現了“一室多用、資源共享”的先進理念，有效節約實驗室空間與建設成本，大幅減輕指導教師的管理負擔。

產品核心優勢與特點

本系列通用智能型電工電子實驗與技能實訓考核臺絕非傳統設備的簡單堆砌，而是一套系統化的教學解決方案，具備以下顯著特點：

• 三位一體，功能全覆蓋：單臺設備即可無縫支持電工學、電工原理、電子技術、電力拖動、電氣控制等多門核心課程的教學需求。既能完成從交直流電路、模擬/數字電路到電氣控制的理論驗證性實驗，又能進行系統的技能實訓與考核，實現從理論到實踐的無縫銜接。

• 先進實驗方法，靈活高效：引進德國職業教育先進的實驗教學模式，核心采用九孔通用萬能實驗板與分立式透明元件盒。學生可像搭積木一樣自由組合實驗電路，元件重復利用率高，極大增強了實驗的靈活性與趣味性，有力培養了學生的動手能力和創新思維。

• 實訓體系完善，技能提升顯著：

• 電子技能實訓：通過二十幾類貼近工程的實用電路（涵蓋開關、音頻、信號發生、測量控制等）的制作、調試全流程訓練，使學生熟練掌握電路原理圖與PCB圖閱讀、元器件檢測篩選、焊接工藝及整機調試排故等核心職業技能。

• 電工電拖技能實訓：課程從安全用電規范、常用工具儀表使用開始，系統訓練電工基本操作、電動機安裝維護、基本及典型生產機械控制線路的安裝、調試與故障檢修。體系化訓練可使學員技能水平達到國家職業技能鑒定中級工及以上標準。

• 設計科學，實用與趣味并存：設備集科學性、驗證性、實用性、趣味性于一體，是各類院校及培訓機構新建、改建高標準、高效率、高利用率的電工電子電拖綜合實驗室的理想核心設備。

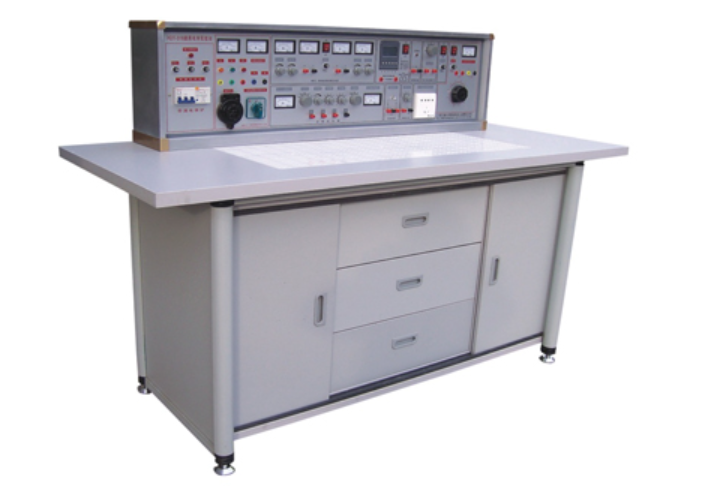

設備結構與功能詳解

本智能型電工電子實訓考核臺結構設計嚴謹，人機交互友好，具體構成如下：

1. 實驗臺主體框架

• 外形尺寸：123cm（長）× 35cm（寬）× 20cm（高），結構緊湊穩固。

• 內置智能型多功能交流電路測量電表，可實時同屏測量并液晶顯示電路中的電流(I)、電壓(U)、功率(Kw)、電能(Kwh)及工作時間(T)，數據直觀精確。

2. 一體化電源與信號系統

• 輸入：三相四線制工作電源，配備總開關、漏電及過載保護、試驗按鈕，安全可靠。

• 多單元輸出：

• A單元：提供三相四線及地線輸出。

• B單元：提供3V、6V、9V、12V、15V、18V、24V多檔低壓交流電源。

• C單元：提供雙路0～30V連續可調直流穩壓電源，具備過載、短路及預設式限流保護，電壓、電流雙顯。

• D單元：提供直流5V/0.5A穩壓輸出。

• E單元：提供0～240V連續可調交直流電源。

• F單元：提供220V儀器供電插座。

3. 集成化信號源與測量模塊

• 函數信號發生器：可輸出正弦波、三角波、矩形波，頻率范圍5Hz-550kHz，具有輸出幅度指示與調節功能。

• 單次脈沖源：提供手動觸發的一對正負脈沖。

• 音頻功率放大器：用于信號放大或?qū)ほE。

4. 人性化操作與存儲設計

• 實驗桌面：尺寸160×70cm，寬敞耐用。桌面集成通用電路板（規格35×90cm），供元件盒靈活拼插實驗。

• 儲存系統：配備左右?guī)фi儲存柜、中部抽屜及元件儲存板，方便分類存放實驗?zāi)K掛箱、透明元件盒、常用工具及實訓電路板，保持實驗室整潔有序。

主要技術指標

• 電源穩定度：<10?2

• 負載穩定度：<10?2

• 紋波電壓：<5mV

• 漏電保護：動作電流 ≤30mA

• 絕緣電阻：>5MΩ

• 測量電表精度：1.0級
