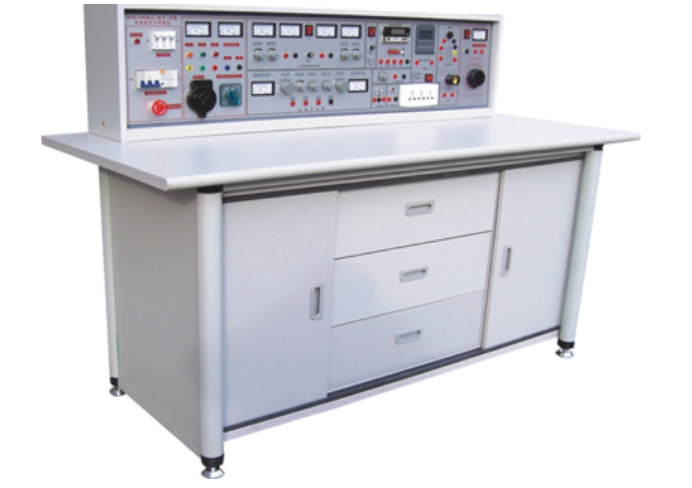

電工、電子、電力拖動技能實訓考核臺
隨著我國電子工業與信息產業的迅猛發展，培養一線高素質技術技能型人才已成為職業教育的核心任務。為深入貫徹落實《教育部關于以就業為導向，深化高等職業教育改革的若干意見》精神，將學生動手能力、實踐能力與可持續發展能力的培養置于首位，我們專門研發了這款集先進性、實用性與安全性于一體的電工、電子、電力拖動技能實訓考核臺。本設備綜合了“電子電器類”、“電子技術應用類”及“電子信息類”相關課程的教學大綱要求，是開展《電工技能訓練》與《電子技能訓練》的理想平臺，旨在通過系統化、項目化的實訓，大幅提升學生的綜合職業能力。
一、 產品設計理念：對接產業，聚焦技能
本電工電子電力拖動技能實訓考核臺的設計，打破了傳統實驗室的教學模式，注重理論與實踐的深度融合。
電子技能實訓模塊：通過基礎技能操作與二十多類實用電路的制作、調試，使學生完整掌握電子產品從原理圖識讀、PCB圖理解、元器件選型測試，到焊接組裝、整機調試的全流程工藝。設備配備多套專用實訓電路板及相應元器件，實訓內容涵蓋開關、音頻、信號發生、計數譯碼、顯示測量及控制等核心電路，有效鍛煉學生分析和解決實際問題的能力。
電工技能實訓模塊：圍繞安全用電、常用工具儀表使用、電工基本技能、電動機的安裝維護與故障處理、典型電氣控制線路的安裝調試維修等核心項目進行系統訓練。該模塊設計科學，循序漸進，可幫助學生達到勞動與社會保障部門職業技能鑒定的中級以上水平，使其畢業后能快速適應崗位需求。
電力拖動技能實訓模塊：作為電工電子電拖技能實訓設備的核心之一，該模塊專注于電動機控制技術。學生可通過本設備深入學習與實操電力拖動系統的各種控制線路，掌握其設計、安裝與故障排查技能，為從事現代工業自動化設備維護與管理打下堅實基礎。
本電力拖動技能實訓考核臺采用模塊化、層次化設計，各院?？筛鶕?jù)不同學制與生源特點靈活選擇實訓項目，兼具科學性、驗證性、實用性及趣味性，是高等院校、職業院校及各類培訓機構開展實訓教學、技能考核與鑒定的必備裝備。
二、 實驗室設備的實驗臺及操作桌結構詳解
1. 實驗臺主體結構與性能參數
實驗臺作為電工電子電力拖動技能實訓裝置的核心，集成了多種電源、信號源及測量儀表，功能全面，保護完善。
1.1 電源系統：采用三相四線輸入，具備指示燈、嵌入式保險盒及漏電開關二級保護，并設有應急開關，安全可靠。
A組：三相輸出電壓監視功能，通過換相開關清晰指示。
B組：三相電源輸出，通過萬能開關控制，配有安全插座，安全性高。
C組：0-220V通用電源輸出，為外接儀器供電。
D組：0-240V可調交直流電源，帶表指示。
E組：固定+5V直流穩壓電源，最大輸出電流500mA。
F組：雙路0-30V可調恒流穩壓電源，智能換檔，具備預設限流保護，電壓、電流由高精度數字表顯示，性能穩定。
1.2 信號系統：
單次脈沖源：提供標準正負脈沖。
函數信號發生器：可輸出正弦波、三角波、矩形波，頻率范圍5Hz-550kHz，輸出幅度可調，滿足多種電路實訓需求。
音頻功率放大器：可用于信號放大或尋跡。
1.3 智能測量系統：
智能型直流電流表：0.5級精度，多量程，具備超量程保護及上下限報警功能。
智能型多功能交流測量電表：可同時測量電流、電壓、功率、電能及時間，液晶顯示，數據全面直觀。
1.4 其他輔助單元：內置變壓器、喇叭、蜂鳴器、燈頭座等，并針對電力拖動實訓需求，部分型號設有直流電動機調節旋鈕與指示表，全方位滿足實訓需要。
2. 實驗操作桌
操作桌采用堅固耐用的雙面飾面板與鋁合金框架制成，尺寸為160×70×80cm，美觀大方，不易變形褪色。結構設計人性化，配有工具抽屜與左右儲物柜，方便存放元器件與實訓工具，保持實訓環境整潔有序。
三、 核心優勢總結
這款電工、電子、電力拖動技能實訓考核臺不僅是簡單的教學設備，更是一套完整的技能培養體系。它緊密對接行業標準與崗位需求，通過豐富的實訓模塊、可靠的硬件配置與安全的設計，為學生構建了一個從認知到精通、從技能到創新的完整學習路徑。選擇我們的電力拖動教學實驗臺，就是選擇了一條高效、可靠的高技能人才培養通道，是提升院校實訓教學水平與核心競爭力的明智之選。
