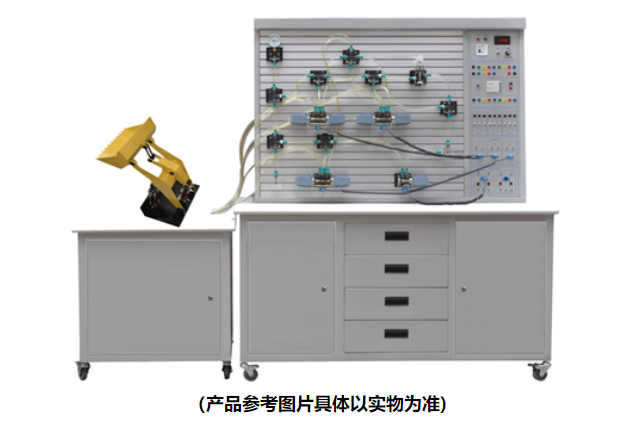

透明液壓裝載機PLC控制實訓裝置
在工程機械教學與技能培訓領域，直觀理解復雜系統的內部工作原理至關重要。透明液壓裝載機PLC控制實訓裝置正是為此而生的創新型教學設備。它巧妙地將真實的裝載機作業機構、清晰的液壓傳動系統和先進的PLC自動控制技術融為一體，通過全透明化的設計，為學員提供了一個“看得見、摸得著、可編程、能互動”的終極學習平臺。本裝置不僅是學習裝載機液壓原理的理想模型，更是掌握工業PLC控制技術的絕佳橋梁。
一、 產品核心概述：可視化教學的革命
本裝置是一款高度仿真的透明液壓裝載機實訓臺，專為滿足職業院校、技工學校在機電一體化、液壓傳動、工程機械等專業領域的教學需求而設計。它成功地將大型工程機械——裝載機的工作裝置（動臂、鏟斗）及其液壓驅動系統微縮于一臺實訓設備上。其最大的亮點在于所有關鍵液壓元件與機械結構均采用高強度進口透明有機玻璃制成，使液壓油路走向、閥芯動作、油缸伸縮一目了然，完美解決了傳統液壓教學中“看不見、摸不透”的難題。通過本透明液壓PLC控制教學平臺，學員可深入進行液壓回路搭建、PLC編程控制及裝載機仿真作業等一系列綜合性、設計性實驗。
二、 技術規格與系統構成
電源規格：AC220V ±10%, 50Hz
控制核心：采用三菱FX1S-20MR可編程控制器（12點輸入/8點繼電器輸出），提供穩定可靠的工業級控制。
液壓動力單元：配備低噪音液壓實驗泵站，電機功率250W，系統工作壓力0.3-1.3MPa（最高壓力2.5MPa），安全節能，完全滿足教學演示需求。
結構尺寸：實訓桌（1500×700×1750mm）與實訓臺（750×650×1350mm）分體設計，結構穩固，移動方便。
核心組件：裝置由裝載機透明液壓實訓臺、電器控制實訓臺、液壓元件庫、PLC控制單元等幾大部分組成，配置齊全，開箱即可投入教學。
三、 核心優勢與教學特點
極致透明，原理直觀：整機采用透明有機玻璃精工制作，耐腐蝕、不變色。學員可直接觀察裝載機液壓系統中各類閥體、油缸的內部結構及工作狀態，液壓油的流動路徑清晰可見，極大提升了學習興趣和理解深度。
雙控系統，對比教學：本裝置支持獨立的繼電器控制系統與先進的PLC可編程控制器系統兩種控制模式。學員可通過對比學習，深刻體會PLC在控制靈活性、可靠性及編程便捷性方面的巨大優勢，完成從傳統電氣控制到現代工業自動化控制的認知飛躍。
模塊化設計，靈活拓展：液壓元件均配有獨立安裝底板，可在鋁合金型材面板上自由布局。油路連接采用快換接頭，搭建回路快速、清潔、不漏油。這種設計極大地鼓勵學生進行創新性回路設計與驗證。
仿真作業，貼近實戰：裝置可真實模擬裝載機的“鏟斗轉動”和“動臂升降”等核心作業動作。將抽象的液壓回路原理與具體的機械動作直接關聯，使學習更具工程實踐意義。
四、 核心實訓功能項目
本透明液壓與PLC綜合實訓裝置功能強大，可支持從基礎到高級的數十個實訓項目：
液壓基礎回路實訓：涵蓋方向控制、壓力控制、速度控制及多缸動作控制四大類共20余種經典液壓回路，例如：
換向與鎖緊回路（利用O、M、H型中位機能）
壓力調節回路（調壓、減壓、增壓、卸載）
調速回路（進油/回油節流調速、調速閥調速）
順序動作回路（采用順序閥、壓力繼電器、行程開關控制）
裝載機專項仿真實訓：
裝載機工作機構認知與原理展示。
裝載機專用液壓回路的搭建與調試。
鏟斗裝載與卸料動作的模擬控制。
動臂提升與下降的平穩性控制實驗。
PLC高級應用與機電液一體化實訓：
PLC編程軟件（如GX Works2）的學習與應用。
PLC基本指令、順序控制指令的編程練習。
PLC與計算機通信、程序在線調試與監控。
PLC控制的液壓系統實訓：用PLC程序替代傳統繼電器邏輯，實現對上述各種液壓回路的自動化、智能化控制，并進行控制方案的優化設計。
五、 完善的配置清單（摘要）
本裝置提供從機械主體、透明液壓元件、控制單元到工具附件的完整配置，確保教學順利進行。主要部件包括：
主體結構：實訓桌、控制臺、透明裝載機實訓模型（含鏟斗、動臂、拉桿、底座）。
透明液壓元件庫：各類透明電磁換向閥（二位二通、二位四通、三位四通O/H/M型）、溢流閥、節流閥、調速閥、減壓閥、順序閥、油缸（舉升、鏟斗、雙作用）等。
控制系統：三菱PLC主機模塊、電源模塊、繼電器控制模塊、按鈕模塊。
附件：液壓泵站、油箱、透明油管、快換接頭、編程電纜、專用工具及詳盡的實驗指導書與軟件光盤。
