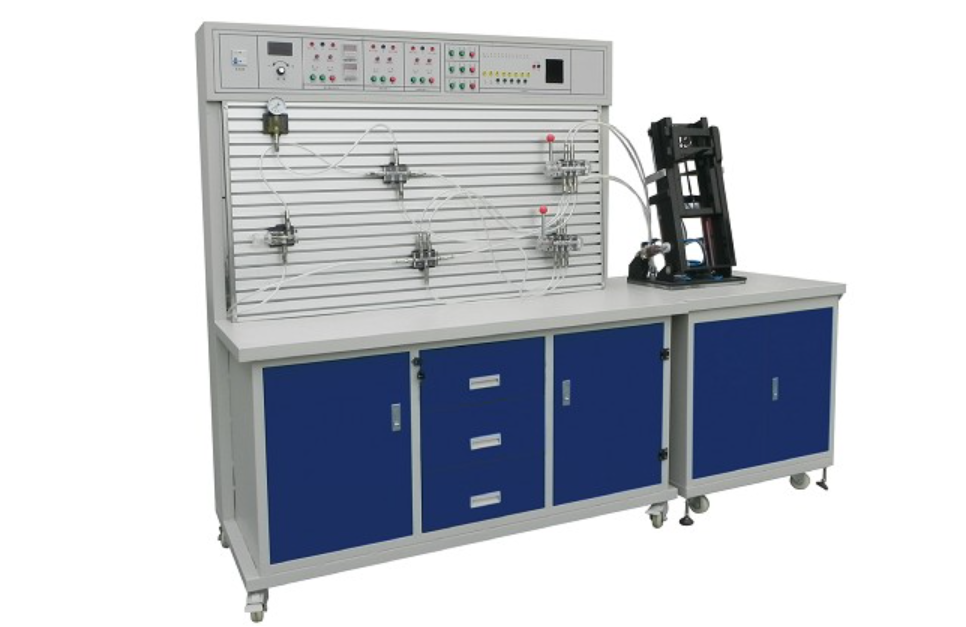

液壓叉車控制教學實驗臺
一、 產品概述
液壓叉車控制教學實驗臺是一款將工業現場常見的液壓叉車核心工作原理與結構，成功搬入實驗室課堂的創新型教學設備。它專為職業院校、技工學校的機電一體化、液壓傳動、物流設備、自動化等相關專業課程而設計，旨在通過高度仿真的實操環境，讓學生深刻理解液壓叉車的傳動原理、控制邏輯及維護要點。本實驗臺完美結合了透明機械結構、液壓傳動系統與可編程控制器（PLC）技術，是開展項目式教學、技能培訓和競賽的理想平臺。
二、 產品核心優勢與特點
透明直觀，揭秘內部構造：本透明液壓叉車實訓裝置的機身關鍵部件采用進口高強度透明有機玻璃精密制造，耐腐蝕、抗磨損、永不變色。學生可直接透視內部液壓缸、管路、門架與鏈條的工作過程，使抽象的液壓原理和機械傳動變得生動可視，極大提升了教學效果和學生的學習興趣。
雙重控制模式，銜接傳統與未來：實驗臺創新性地集成了手動繼電器控制與全自動PLC控制兩種模式。學生可先從經典的繼電器控制入手，學習基礎的電氣邏輯，再進階到使用三菱FX1S-20MR型PLC進行編程控制。這種對比式學習，能讓學生清晰認識到PLC在控制靈活性、可靠性和智能化方面的巨大優勢，無縫銜接傳統電工與現代工業自動化知識體系。
堅固便攜，安全可靠：主體柜體采用1.0mm厚優質冷軋鋼板（SPCC）制造，經磷化防銹處理后靜電噴塑，堅固耐用且美觀。設備底部配備四個重型萬向輪，移動靈活，方便在實驗室不同教學區域之間調配。液壓系統工作壓力低（教學演示僅需0.3-0.5Mpa），并設有安全限速，運行平穩，噪音低于58dB，確保教學過程絕對安全。
模塊化設計，擴展性強：液壓元件采用標準化接口，學生可像搭積木一樣自由設計和搭建各種液壓回路。這種開放式的液壓與PLC控制教學平臺設計，不僅支持預定實驗項目，更能鼓勵學生進行創新性回路設計與故障排查，全面培養工程實踐能力和解決問題的思維。
三、 核心實訓功能與學習目標
通過操作本液壓叉車PLC控制教學平臺，學生能夠達成以下核心學習目標：
結構認知：直觀了解液壓叉車的門架、貨叉、液壓提升缸、傾斜缸等核心機械結構。
原理學習：深入掌握液壓叉車的液壓傳動系統工作原理，包括動力單元、執行元件、控制閥件和輔助元件。
控制技術掌握：
手動控制原理：通過繼電器控制系統，理解叉車上升、下降、前傾、后傾等基本動作的電氣邏輯。
自動控制原理：學習使用PLC編寫控制程序，實現叉車動作的自動化、序列化控制，并掌握PLC的編程、調試和監控技術。
核心實驗項目涵蓋兩大模塊：
模塊一：液壓叉車專項仿真實訓
液壓叉車提升機構（上升/下降）動作原理與控制實驗。
液壓叉車門架傾斜（前傾/后傾）動作原理與控制實驗。
叉車復合動作的PLC編程與協調控制實驗。
模塊二：液壓傳動基礎與控制回路實驗（支持超過15種經典回路）
方向控制回路：如換向回路、“O”型機能閉鎖回路、液控單向閥鎖緊回路。
壓力控制回路：如壓力調定回路、二級調壓回路、減壓回路、增壓回路、卸荷回路。
速度控制回路：如進油與回油節流調速回路、調速閥調速回路、二次進給回路。
多缸順序動作回路：如采用順序閥、壓力繼電器、行程開關、行程閥控制的順序動作回路。
四、 主要技術參數
設備尺寸：
實驗臺（電控部分）：1500（長）×700（寬）×1800（高）mm
透明演示臺（叉車機械部分）：700×700×1330mm
液壓泵站：500×350×300mm
電源：AC 220V ±10%, 50Hz
控制核心：三菱FX1S-20MR可編程控制器（12輸入/8繼電器輸出）
液壓動力單元：
電機：永磁調速電機，功率適中，調速范圍0-1500轉/分
系統工作壓力：0.3-0.5Mpa（演示安全壓力），最高壓力1.5Mpa
噪聲水平：距設備1.5米處≤58dB
