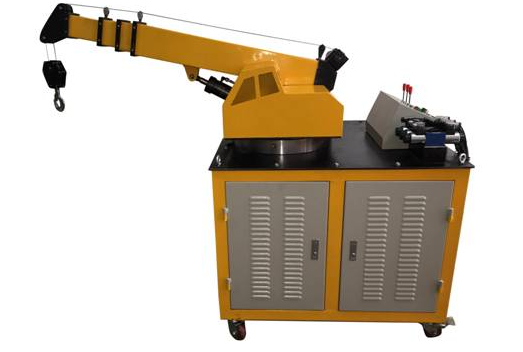

起重機液壓系統與PLC控制實訓裝置

起重機液壓系統與PLC控制實訓裝置

一、 產品概述

起重機液壓系統與PLC控制實訓裝置是以輪胎式起重機為原型，深度集成了其液壓傳動與電氣控制系統的現代化教學平臺。該裝置精準模擬了起重機在建筑、筑路、水利等大型工程中的實際工況，將龐大的現場設備工作原理濃縮于實驗室環境中。本實訓裝置不僅具備體積緊湊、操作直觀、可遠程控制等優點，其核心教學價值在于引導學生進行主動思考、創新設計，是培養學生在機電液一體化領域的綜合設計能力與實踐動手能力的理想設備。

二、 詳細技術規格參數

• 電源輸入：三相五線制，AC380V ±10%，50Hz。

• 整機容量：≤2kVA。

• 環境適應性：工作溫度-5℃～40℃；相對濕度≤90%（40℃時）。

• 液壓動力單元（泵站）：

• 系統額定工作壓力：6.3MPa。

• 動力核心：變量葉片泵-電機一體機組，運行噪音低。

• 變量葉片泵：額定流量8L/min，額定壓力7MPa。

• 驅動電機：三相交流380V，功率1.5kW。

• 電氣控制單元：

• PLC主控制器：采用工業級三菱FX1S-20MR可編程控制器，提供12路數字量輸入與8路繼電器輸出。

• 配套模塊：集成電源模塊、PLC主機安裝模塊、專用按鈕控制模塊等，構成完整的起重機PLC電氣控制實訓系統。

• 設備外形尺寸：1800mm（長）× 800mm（寬）× 1600mm（高）。

三、 設備核心性能與教學特點

1. 一體化集成設計：本起重機液壓PLC控制教學平臺由實訓臺、液壓泵站、工業級液壓元件、手動/自動控制單元等模塊化組成，結構清晰，便于教學演示與拆裝實訓。

2. 堅固美觀的工藝結構：實訓臺主體為優質鐵質雙層框架，經亞光密紋噴塑處理，兼具堅固耐用與專業美觀的特點。電氣操作面板位于臺面上方，液壓泵站內置于臺體下部，布局科學，節省空間。

3. 高仿真度教學模型：起重機機構按比例縮小制作，真實再現機械結構、運動關系與實際工作狀態，使學生能夠直觀理解起重機液壓系統工作原理及各執行元件的相互作用。

4. 靈活的雙模式控制：控制系統支持手動控制與PLC自動控制兩種模式。學員可通過手動操作熟悉基本流程，進而通過PLC編程實現復雜的邏輯與順序自動控制，深入學習PLC在工程機械中的應用，完成液壓與PLC綜合控制實訓。

5. 工業級標準與安全保障：

• 液壓系統采用工業級真實液壓元件與高壓膠管連接，可靠性高。

• 泵站采用電機泵一體化設計，運行穩定，噪音小。

• 主電路具備漏電保護，控制電路采用安全電壓DC24V并設有過壓保護，確保實訓安全。

四、 主要實訓項目與學習功能

本裝置作為功能強大的工程機械液壓與PLC實訓裝置，可支持以下核心實驗：

1. 結構認知與原理學習：起重機機構觀摩、拆裝實驗；液壓技術在工業中的應用認知。

2. 液壓系統基礎實訓：進行多種液壓回路的搭接、調試與驗證。

3. 起重機動作模擬操控：

• 主臂的抬起與降低控制

• 伸縮臂的伸出與縮回控制

• 吊鉤上升與下降運動控制

• 上車機構的左右旋轉控制

4. PLC控制技術深度實訓：

• PLC自動控制程序設計與操作實驗。

• 三菱PLC編程與調試專項訓練，實現上述動作的單動、聯動及安全互鎖邏輯。

五、 主要配置清單（摘要）
