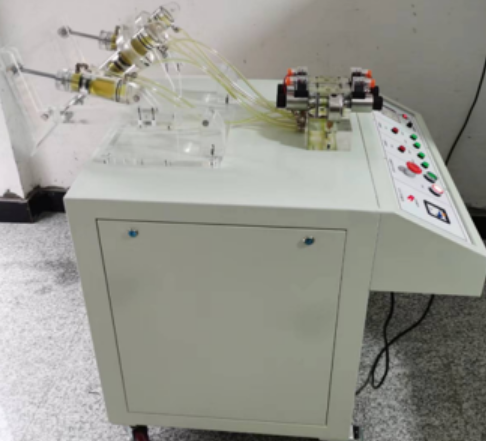

透明液壓推土機PLC控制實訓臺

透明液壓推土機PLC控制實訓臺

一、產品概述：透明液壓推土機教學新標桿

透明液壓推土機PLC控制實訓臺是現代工程機械教學的革命性產品，專為滿足機械工程、液壓傳動與自動化控制領域的教學需求而設計。推土機作為工程建筑、道路施工、水利工程、國防建設及礦山開采等行業的核心設備，其液壓控制系統至關重要。本實訓臺通過高度仿真的透明化設計，將大型工程機械的復雜液壓系統“搬到”課堂，實現了理論教學與實踐操作的無縫對接。

這款工業型透明液壓推土機PLC控制實訓臺具備體積精巧、操作簡便、支持遠程控制等優勢，旨在激發學生主動思考與創新設計能力，全面培養學生的系統設計思維和實際動手能力，是提升學生綜合工程素養的理想教學平臺。

二、核心規格與技術參數

• 電源配置：AC220V ±10%，50Hz標準工業電源輸入

• 直流電源模塊：輸入AC220V，輸出穩定DC24V/5A，為控制系統供電

• 液壓動力單元：

• 電機功率：250W高效靜音電機

• 調速范圍：0-1500r/min無級調速

• 工作噪聲：≤58dB（低噪聲教學環境）

• 工作壓力：實訓推薦0.8Mpa，最大壓力Pmax=2.5Mpa

• 控制元件：DC24V電磁換向閥，工作壓力3Mpa

• 設備尺寸：850mm×700mm×1200mm（長×寬×高），結構緊湊，適合實驗室布局

三、透明液壓推土機PLC控制實訓臺的創新特色

1. 全透明可視化設計

設備主體結構采用高強度彩色有機玻璃精心制造，關鍵液壓元件包括各種控制閥、液壓缸均采用進口亞克力材料精密加工。這種材質具有優異的耐腐蝕性和抗磨損性能，長期使用不變色、不變形，確保液壓油路內部工作狀態清晰可見，液流方向、閥芯動作一目了然，創造了無可比擬的直觀教學效果。

2. 工業級結構與安全設計

• 實訓臺主體采用優質冷軋鋼板制造，經過防腐噴塑處理，外觀美觀且堅固耐用

• 底部配置四個帶剎車萬向輪，移動靈活，定位穩定，方便實驗室布局調整

• 液壓回路采用快換接頭連接，拆裝簡便，密封可靠，徹底杜絕漏油問題

3. 多層次控制系統集成

本透明液壓推土機實訓臺集成了三種控制模式：

• 機械手動控制：理解基礎液壓原理

• 繼電器邏輯控制：學習傳統電氣控制方法

• PLC可編程控制：掌握現代工業自動化核心技術

  通過三種控制方式的對比實訓，學生可深刻體會PLC控制的先進性、靈活性和可靠性，全面提升編程與應用能力。

四、實訓功能與教學應用

1. 液壓系統認知與拆裝實訓

• 液壓泵、控制閥、執行油缸等元件的結構認知

• 液壓元件拆裝與組裝技能訓練

• 液壓系統組成與工作原理深度解析

2. 推土機工作過程仿真操作

• 推土鏟升降控制實訓

• 推土鏟傾斜角度調整實訓

• 完整的鏟土-推土-卸土工作循環模擬

• 多缸協調動作控制實訓

3. PLC控制編程與優化

• 基于液壓推土機工作流程的PLC編程訓練

• 多種控制邏輯設計與實現

• 故障設置與診斷排除訓練

• 監控系統組態與參數調試

五、設備配置清單

六、教學優勢與應用價值

1. 創新教學模式

透明液壓推土機PLC控制實訓臺徹底改變了傳統液壓教學“只能講原理，難見實物流”的困境。學生可直接觀察液壓油在系統中的流動狀態、閥芯的切換動作、油缸的伸縮過程，將抽象的液壓原理轉化為具體的視覺感知，極大提升了學習效果。

2. 安全高效的實訓環境

相較于真實工程機械，本實訓臺工作壓力低（僅需0.8Mpa），噪音小，無高壓噴射風險，為初學者提供了絕對安全的實訓條件?？鞊Q接頭的應用使回路搭建時間縮短70%，學生可將更多精力集中于原理理解和程序設計。

3. 多學科知識融合

一臺設備融合了機械結構、液壓傳動、電氣控制和PLC編程四大知識領域，幫助學生建立完整的機電液一體化系統概念，培養解決復雜工程問題的綜合能力。

4. 廣泛的應用范圍

• 高等院校：機械工程、車輛工程、自動化專業課程教學

• 職業院校：機電一體化、工程機械維修專業實訓

• 企業培訓：工程機械操作與維護人員技能提升

• 科研機構：液壓控制系統創新設計與驗證
