液壓傳動PLC控制實訓裝置（工業型）

液壓傳動PLC控制實訓裝置（工業型）

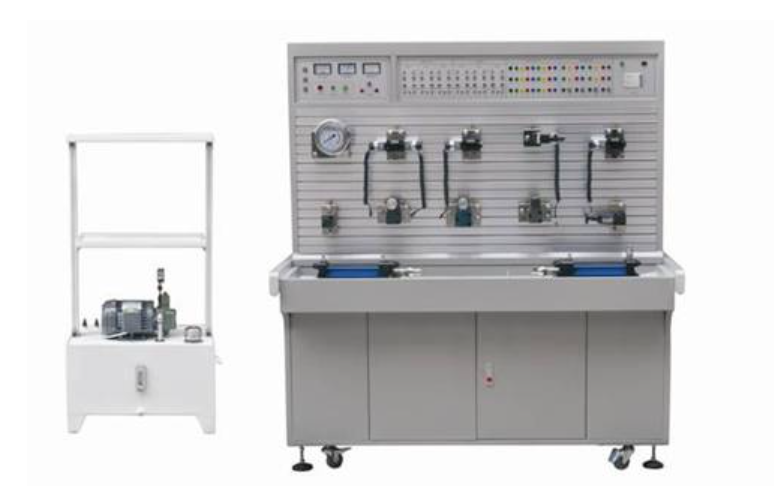

液壓傳動PLC控制實訓裝置（工業型）是一款專為工業培訓設計的綜合性教學設備，集成了真實的液壓元件、多元執行模塊、繼電器控制單元、PLC編程及MGGS組態監控技術。該裝置采用模塊化設計，各液壓元件均配備獨立底板與彈性插腳，可在通用鋁型材平臺上靈活搭建多種液壓回路系統，非常適合液壓與PLC控制技術的綜合實訓。

裝置核心特點與結構設計

本款工業型液壓傳動PLC控制實訓裝置采用一體化設計，電機與油泵通過軸承直接連接，并與油箱整體固定，控制屏與油箱分離布置，既確保結構緊湊，又便于操作維護。系統采用三相電源并配備漏電保護，直流電源帶過流保護功能，系統額定工作壓力為6.3MPa，充分符合工業實訓安全標準。

主要技術參數與性能指標

• 輸入電源：三相五線制，380V±10%，50Hz

• 裝置容量：≤1kVA

• 工作環境：溫度－5℃～40℃，濕度≤90%(40℃時)

• 變量葉片泵：工作壓力7MPa，排量8mL/r，轉速1420r/min

• 驅動電機：額定電壓380V，功率0.75kW，絕緣等級B

• 液壓泵站：容積90L，2mm鋼板構造，配備變量葉片泵、油溫液面計、空氣濾清器、耐震壓力表，使用L-HL46液壓油

• PLC配置：三菱FX2N-48MR主機，提供24路開關量輸入/24路繼電器輸出

• 控制模塊：電源模塊、PLC控制模塊、繼電器控制模塊、按鈕模塊及多個液壓元件獨立模塊

液壓元器件配置清單

本裝置配備完整的液壓元件組合，確保能夠搭建多種工業常用回路：

注：以上為部分元件列表，實際配置包含更多液壓與控制元件。

可完成的典型液壓實訓項目

這款液壓傳動PLC控制實訓裝置（工業型）支持?jǐn)?shù)十種液壓回路實訓，學員也可自行設計并搭建創新回路系統，典型實訓內容包括：

壓力控制回路實訓

• 單級與多級調壓回路

• 減壓回路與卸荷回路

調速控制回路實訓

• 進油、回油與旁油節流調速回路

• 液壓缸差動連接快速運動回路

• 調速閥串聯、并聯及短接速度換接回路

方向與順序控制回路實訓

• 換向閥換向回路

• “O”型機能換向閥鎖緊回路

• 液控單向閥鎖緊回路

• 順序閥、壓力繼電器與行程開關控制的順序動作回路

• 調速閥控制同步回路

組態監控與控制實驗

通過MGGS組態仿真畫面，可實現對上述所有液壓回路的動態演示與實時控制，將PLC編程、液壓傳動與工業監控技術深度融合。

工業型液壓傳動PLC控制實訓裝置的教學優勢

1. 高度集成與模塊化：結合機械控制、傳統繼電器控制、PLC自動控制與組態監控技術，實現多層次、多方式的教學與實訓。

2. 工業級安全設計：全系統額定壓力6.3MPa，配備多重電氣保護，確保實訓過程安全可靠。

3. 靈活擴展性強：模塊化元件可在鋁型材平臺自由組合，支持學生自主設計液壓回路，培養創新能力。

4. 貼合工業實際：所采用的液壓元件、PLC型號及控制方式均符合當前工業應用實際，實訓技能可直接遷移至工作崗位。

選擇液壓傳動PLC控制實訓裝置的考量要點

在選購工業型液壓傳動PLC控制實訓裝置時，應重點關注以下方面：

• 元件的真實性與工業標準：確保液壓元件為工業實物，非教學簡化模型

• 控制方式的多樣性：應支持手動、繼電器與PLC多種控制方式

• 擴展性與開放性：平臺應允許自主設計回路，支持功能擴展

• 安全保護完整性：電氣與液壓系統需具備完善的安全防護

• 教學資源配套：提供詳實的實訓指導書、PLC程序案例與組態工程文件
