一、 產品概述：連接理論與實踐的工程教學橋梁

裝載機作為現代工程施工中不可或缺的核心機械，廣泛應用于建筑、路橋、水利、礦山等土石方工程領域。為滿足高校及職業院校對機電液一體化復合型人才的培養需求，我司特推出裝載機液壓系統與PLC控制實訓裝置。本裝置并非簡單的仿真模型，而是一套集真實工業液壓元件、可編程控制器（PLC）及機械執行機構于一體的綜合性教學實訓平臺。它完美復現了真實設備的工況與原理，具備結構緊湊、操作安全、控制方式多樣等優點，旨在引導學生深入理解系統原理，激發創新思維，并通過親手搭接、編程與調試，全面提升其在液壓系統設計、故障診斷及自動化控制方面的綜合實踐與工程設計能力。

二、 核心規格與詳細技術參數

本裝載機液壓系統與PLC控制實訓裝置嚴格遵循工業標準設計，主要技術參數如下：

• 輸入電源：三相五線制，AC380V ±10%，50Hz，滿足工業用電環境教學。

• 裝置容量：≤2kVA，能效比高，運行經濟。

• 環境適應性：工作溫度范圍－5℃～40℃；工作濕度≤90%(40℃時)，適應大多數實驗室環境。

• 液壓泵站（動力核心）：

• 變量葉片泵：額定壓力7MPa，額定流量8L∕min。

• 驅動電機：三相交流380V，功率1.5kW。

1. 系統額定壓力：6.3MPa，貼合主流工程機械中低壓系統實際。

2. 動力單元：變量葉片泵與電機采用內軸一體式安裝，結構緊湊，運行噪音低。

• 電氣控制單元：

1. PLC主控：采用業界廣泛使用的三菱FX1S-20MR可編程控制器，提供12路數字量輸入、8路繼電器輸出，滿足順序與邏輯控制教學。

2. 模塊化設計：配套獨立的電源模塊、PLC主機模塊及控制按鈕模塊，接線清晰，教學與維護便捷。

• 整體尺寸：1500mm（長）×650mm（寬）×1400mm（高），結構布局合理，節省空間。

三、 性能與結構特點：堅固、真實、安全的教學平臺

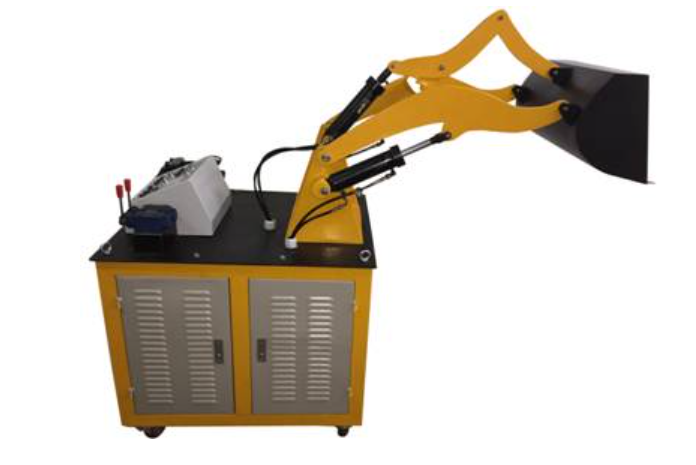

1. 工業級結構與真實體驗：實訓臺主體為鐵質雙層亞光密紋噴塑結構，牢固耐用。裝載機工作裝置（動臂、鏟斗等）按實物比例縮小制作，結構真實，能夠模擬實現鏟斗轉動、動臂升降等實際作業動作，使學生直觀理解機械結構與液壓驅動的聯動關系。

2. 布局合理，貼近工程實際：電氣控制部分位于操作臺上方，液壓動力站獨立置于臺架底部。這種布局模擬了工程機械的常見設計，整體結構緊湊、協調，且有效降低了運行振動與噪音。

3. 多層次、可對比的控制模式：本PLC控制裝載機液壓實訓裝置集成了手動控制與PLC自動控制兩種模式。學生可先通過手動操作理解基本液壓回路原理，再進階至PLC編程控制，實現復雜的自動作業循環。通過對比，深刻體會自動化控制的精確性與高效性。

4. 真實的工業液壓元件與連接：全部采用工業級液壓閥、油缸及膠管接頭進行連接，而非教學簡化元件。這使學生接觸和使用的就是未來工作中將面對的真實組件，實現了教學與就業的“零距離”對接。

5. 全面的安全保護設計：主電源采用AC380V并配備漏電保護器；控制電路采用安全的DC24V電壓，并設有過壓保護功能，多重防護確保實訓過程的人身與設備安全。

四、 主要實訓功能與教學項目

本裝置不僅是觀察模型，更是功能強大的動手操作平臺，可完成以下核心實訓項目：

1. 裝載機機構原理認知與拆裝實驗：觀察并了解動臂、鏟斗、連桿機構的工作機理與結構特點。

2. 工業液壓系統深度認知：認識真實的工業液壓泵、控制閥、執行油缸等元件，了解其在工程領域的實際應用。

3. 液壓回路搭接與調試實訓：

• 核心回路搭建：利用提供的三位四通手動與電磁換向閥等，搭接實現裝載機“舉升”、“下降”、“收斗”、“卸料”等基本動作的液壓回路。

• 系統調試：學習壓力調整、流量調節及動作順序調試。

4. PLC控制系統編程與調試：

• 針對裝載機作業流程（如：前進鏟裝->舉升->旋轉卸料->返回），進行PLC編程，實現自動化作業循環。

• 學習數字量I/O控制、定時器、計數器及步進順序控制指令的應用。

5. 機電液系統聯調與故障排查：綜合應用機械、液壓、電氣知識，對整套系統進行聯調，并可設置簡單故障，訓練學生的系統化思維與故障診斷能力。
