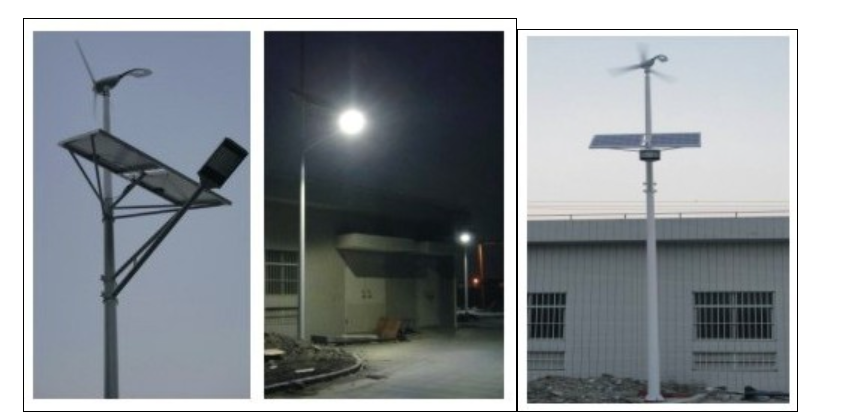

風光互補路燈實驗系統

風光互補路燈實驗系統

一、教學及研究實訓項目

在風光互補路燈實驗系統中，學員可以通過多個實訓項目掌握核心技能。這些項目包括：

1. 光伏模塊單元組成原理實驗：探索風光互補路燈實驗系統中光伏組件的結構與工作方式，增強對太陽能轉換的基礎認知。

2. 太陽能光電池能量轉換組合原理實驗：分析光電池在風光互補路燈實驗系統中的能量集成過程，優化能源收集效率。

3. 不同天氣和日照強度下光波對光伏轉換效率的影響實驗：模擬多變環境，研究風光互補路燈實驗系統在實際應用中的性能穩定性。

4. 不同季節太陽運軌變換對光伏能量轉換的影響實驗：評估季節變化對風光互補路燈實驗系統發電量的影響，提供適應性策略。

5. 不同季節環境溫度變換對光伏能量轉換的影響實驗：測試溫度因素在風光互補路燈實驗系統中的作用，提升系統耐久性。

二、系統控制運行過程演示和實驗

風光互補路燈實驗系統的控制單元是關鍵組成部分，通過以下實驗演示其智能化運行：

1. 太陽能控制器欠壓保護實驗：展示風光互補路燈實驗系統在低電壓狀態下的自動保護機制，確保設備安全。

2. 太陽能控制器充電過壓保護實驗：驗證系統在過充情況下的防護功能，優化風光互補路燈實驗系統的電池管理。

3. 太陽能控制器充電溫度補償實驗：研究溫度補償對風光互補路燈實驗系統充電效率的改善，提高能源利用率。

4. 模擬的太陽能路燈系統實驗：包括手動開＋手動關、光控開＋光控關、光控開＋時控關模式，全面演示風光互補路燈實驗系統的多樣化控制策略。

三、實訓系統運行技術條件（單相輸出）

風光互補路燈實驗系統的技術參數如下，確保高效穩定的實訓操作：

• 發電單元：

• 太陽能部分：電池板功率120W，工作電壓35VDC，開路電壓42VDC，工作電流5A。這支撐了風光互補路燈實驗系統的太陽能采集能力。

• 風能部分：風力發電機功率400W，輸出電壓24VDC，配備大風電子剎車和手動剎車，增強風光互補路燈實驗系統的風能整合性能。

• 電力蓄能部分：采用免維護膠體蓄電池，容量為24V/120Ah，為風光互補路燈實驗系統提供可靠儲能支持。

• 控制部分：

• 風光互補充放電控制器：工作電壓24V，電流10A；提供三種輸出模式（手動開＋手動關、光控開＋光控關、光控開＋時控關），優化風光互補路燈實驗系統的運行靈活性。

• LED恒流驅動：工作電壓10-28V，輸出功率60W±5W，保障風光互補路燈實驗系統的照明穩定性。

• 工作環境：適應范圍-20℃～50℃，濕度≤85%RH，確保風光互補路燈實驗系統在各種條件下的耐用性。

• 光源部分：光源功率60×1W，工作電流2.5A，功率因數0.95，防護等級IP65，光能量7200 Lm，提升風光互補路燈實驗系統的實際照明效果。
