光伏發電教學實驗箱

光伏發電教學實驗箱

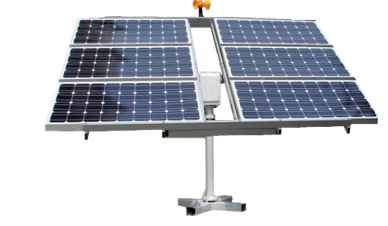

本光伏發電教學實驗箱是一款高度集成、功能全面的太陽能光伏應用技術實訓裝置，核心聚焦于太陽能自動跟蹤系統的原理教學與工程實踐。實驗箱集成了陽光跟蹤傳感器、太陽能電池組件、PLC可編程控制器、驅動電機、智能跟蹤控制器、傳動執行機構及儲能蓄電池等完整單元，完美再現了實際光伏電站中提升發電效率的關鍵技術——太陽能自動跟蹤系統。通過本平臺，學生可深入理解從光能捕獲、信號處理、智能控制到機械執行的全流程，掌握提升光伏系統能量產出20%-40%的核心技術。

一、 系統組成與工作原理

本光伏發電教學實驗箱采用模塊化設計，各單元協同工作，模擬真實雙軸跟蹤系統運行。

1. 高精度傳感單元：核心為陽光跟蹤傳感器，能夠?qū)崟r(shí)、精確檢測太陽方位與高度角，并將光信號轉換為電信號，作為系統跟蹤的“眼睛”。

2. 智能控制核心：傳感信號傳送至跟蹤控制器，進而由核心控制單元（如S7-226 PLC）進行處理與邏輯判斷。學生可在此學習PLC編程、控制邏輯設計，并驅動步進或直流伺服電機執行動作。

3. 高剛性執行機構：獨特的機械傳動設計，可實現水平360°旋轉與垂直方向俯仰調節，確保太陽能電池板實時垂直對準太陽，最大限度接收輻照。機構采用工業鋁型材，結構輕巧且堅固，最大抗風等級達10級。

4. 光伏與儲能模塊：包含標準太陽能電池組件、太陽能控制器及蓄電池組，構成完整的光伏發電與儲能回路，支持離網運行與能量管理實驗。

系統特點：

• 雙模式實訓：支持室內模擬跟蹤（通過可調模擬光源模擬晨、午、夕不同太陽角度）與室外真實跟蹤兩種模式，教學不受天氣與場地限制。室外模式具備日落自動歸位功能。

• 工業級標準：采用PLC工業控制器、高精度傳感器及穩健的傳動結構，確保教學設備的高可靠性與工程實踐性。

• 低功耗運行：整套系統控制部分采用DC 12V供電，年平均耗電量極低，彰顯綠色節能理念。

二、 主要技術指標

三、 核心實訓項目（三大模塊）

本光伏發電教學實驗箱可開展多達二十余項實驗，全面覆蓋光伏發電核心知識點。

模塊一：光伏電池特性與陣列實驗

• 實訓1-1至1-5：太陽能電池板開路電壓、短路電流、I-V特性曲線、最大功率點（MPP）及轉換效率測量等基礎特性實驗。

• 實訓1-6至1-9：探究光強與環境因素對電池輸出的影響，包括暗伏安特性測試。

• 實訓1-10至1-13：太陽能電池板的串聯與并聯特性實驗，理解陣列配置對電壓、電流的影響。

模塊二：光伏儲能與控制器實驗

• 實訓2-1至2-2：蓄電池充放電控制與保護策略實驗，掌握能量管理原理。

• 實訓2-3：蓄電池剩余容量（SOC）估測方法實驗。

• 實訓2-4：控制器光控與時控輸出模式設置與驗證。

模塊三：太陽能自動跟蹤系統實訓

• 實訓3-1：逐日系統（太陽跟蹤系統）基本原理與工作流程認知。

• 實訓3-2：太陽光跟蹤定位傳感器的工作原理、安裝與調試實訓。

• 實訓3-3：不同光照、角度條件下，跟蹤與固定模式對光伏發電效率影響的對比實驗。

• 實訓3-4至3-6：跟蹤控制器參數設置、傳動執行機構電氣接線、以及全自動光控跟蹤程序運行與調試綜合實訓。

四、 主要設備清單
