1KW永磁風力發電機并網實驗系統

1KW永磁風力發電機并網實驗系統

一、系統概述

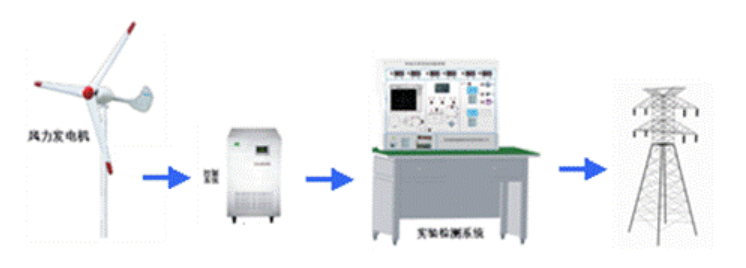

1KW永磁風力發電機并網實驗系統是一套完整的教學與科研實訓裝置，由室外風力發電機、塔架與拉索、室外防雷箱、并網控制器、卸荷器、并網逆變器及主操作控制臺等組成。該系統能夠模擬風力發電從風能捕獲到電能并網的全過程，是職高、高校、研究生開展風力發電相關課題研究、實訓操作與課程教學的理想設備。通過本系統，學生可深入理解1KW永磁風力發電機并網實驗系統的運行機制與控制策略。

二、教學與研究實訓項目

1. 永磁同步風力發電機控制運行與風能轉換實驗

本部分實驗圍繞1KW永磁風力發電機并網實驗系統展開，涵蓋以下實訓內容：

• 實驗1：風速（轉速）與輸出功率關系實驗

• 實驗2：發電機轉速與輸出電壓關系實驗

• 實驗3：發電機轉速與輸出電流關系實驗

• 實驗4：發電機轉速與輸出電壓頻率關系實驗

• 實驗5：水平軸風機在不同風速下的功率輸出實驗

• 實驗6：風力發電系統電氣接線實驗

• 實驗7：永磁同步風力發電機并網過程實驗

• 實驗8：不同風速下永磁同步風力發電機并網實驗

• 實驗9：并網過程中的各種保護功能實驗

2. 系統技術條件（單相輸出）

• 風機輸出電壓：220V AC

• 風機輸出功率：1臺/1KW

• 風機最大輸出功率：1.2KW

• 通訊接口：RS-485 / RS-232

• 卸荷控制：卸載起始電流5.2A，支持PWM限流控制，具備風機自動剎車與手動剎車功能

3. 風機充電控制技術條件（單相輸出）

• 風機輸出電壓：220V DC

• 風機輸出功率：1臺/1KW

• 額定工作電流：6A / 1000W

• 風機最大輸入電流：6A

• 卸載起始電壓：370V

• 卸載起始電流：5.8A

• 顯示方式：LCD液晶屏

• 顯示內容：風機電壓、風機電流、風機功率

4. 產品特點與功能

4.1 風力發電機

發電機額定功率1000W，風葉采用三碳光纖復合材料，具備重量輕、體積小、發電效率高的特點。采用獨特的微風啟動電磁設計，可在低風速下穩定運行。整機采用優質鋁合金壓鑄件與不銹鋼配件，結構輕便堅固。

4.2 并網控制逆變模塊

• 采用日本三菱第五代智能功率模塊（IPM）

• DSP芯片控制，具備最大功率點跟蹤（MPPT）技術

• 高效轉換，具備完善的電氣保護功能

• 符合IEE 929-2000及UL 1741標準

• 支持液晶屏與按鍵設置運行參數，安裝調試簡便

4.3 實驗?zāi)K

• 提供并網發電原理圖與測試端子

• 配備接線盒與接線端子，便于學生實操

• 集成數字顯示交直流電壓電流表，實時監測系統電氣參數

• 支持多種通訊接口，具備上位機監控功能

三、系統單元組成

1. 并網控制單元

位于演示臺內，通過開關控制實現逆變器的同步并網運行。設有單獨計量通道，支持?jǐn)?shù)據比對與采集。集成大風卸荷保護電路，與逆變器協同實現系統安全控制。

2. 風機卸荷單元

位于演示臺內，連接至發電機控制器，對風機輸出的三相交流電進行整流、調節與控制，為并網逆變器提供穩定輸入，并在大風情況下實現卸荷保護。

3. 開關控制單元

所有內外單元引線均經隔離開關連接至跳線端子，具備漏電、短路、過流、過熱等多重保護機制，確保實驗過程安全。

4. 風機連接單元

面板示意接線，各單元經隔離開關接至跳線端子，學生可通過跳線自由切換并觀測各風機工作狀態。

5. 顯示單元

• A 演示臺顯示單元：通用顯示包括設備溫度、室內溫濕度、時鐘、逆向電量計量。

• 功率顯示：支持3位切換顯示有功功率。

• 專項顯示：風速LED、風向日期LCD顯示，風機限流卸荷LED指示。

四、監控單元

系統配置高性能工業控制PC機作為監控主機，搭載多機版監控軟件，支持RS-232/RS-485通訊，實時獲取1KW永磁風力發電機并網實驗系統的各項運行數據。

監控軟件功能

• 實時監測并網系統運行數據，支持歷史數據與故障記錄查詢

• 每5分鐘自動存儲一次系統運行數據，包括環境參數與故障信息

• 數據存儲容量可支持連續20年以上運行記錄

五、售后服務

• 提供完整使用手冊

• 提供系統操作與維護培訓

配置清單
