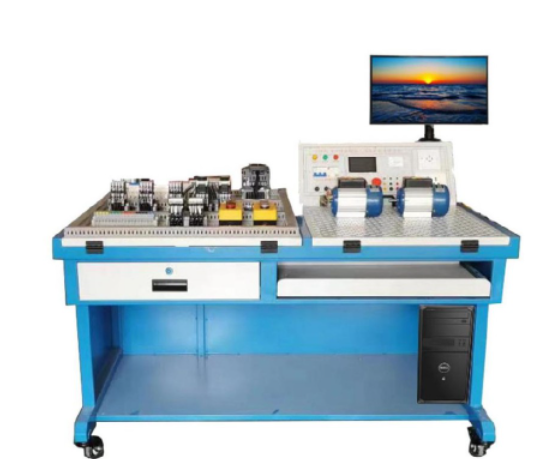

一、 平臺概述：賦能機電專業人才培養與技能評估

隨著制造業智能化轉型升級的不斷深入，市場對具備機電設備安裝、調試、維護與管理綜合能力的高素質技術技能人才需求日益迫切。傳統的實訓與考核模式已難以全面、精準地評估學生的綜合職業能力。為此，我們推出新一代電工綜合實訓考核平臺（亦稱機電綜合實訓考核裝置），旨在破解人才培養與評價的難題。

本平臺以學生綜合職業能力發展為核心，遵循技能成長規律，深度融合技能訓練、智能考核與虛擬仿真技術。它不僅是一個功能完備的電工綜合實訓考核平臺，用于完成各項電氣與PLC控制實訓任務；更是一個高效的技能評價系統，集成了智能接線檢測、程序自動評判與信息化管理功能，實現對學習者技能水平的客觀、精準評估，完美契合院校教學、實訓、競賽及考核認證的全方位需求。

二、 平臺核心構成

本電工綜合實訓考核平臺采用模塊化設計，主要由以下部分構成：

• 電源管理模塊：為整個平臺提供安全、穩定的電力供應。

• 電氣考核模塊：核心實訓區域，集成PLC、各類電器元件及智能檢測單元。

• 電氣實訓模塊：專用于電氣安裝接線技能訓練。

• 智能檢測軟件系統：包括電氣接線智能檢測軟件與PLC程序智能檢測軟件，實現自動化考核評分。

各模塊協同工作，可完成從基礎電路接線、故障排查到PLC編程調試的全流程訓練與智能化考核，并自動歸檔成績數據。

三、 主要技術參數

• 輸入電源：三相五線 AC 380V ±10% 50Hz

• 工作環境：溫度-10℃～50℃；濕度≤90%（無凝露）

• 整機尺寸：約1400mm（長）×860mm（寬）×1010mm（高）

• 整機功耗：≤1.8 kVA

• 安全保護：具備接地保護、漏電保護等多重安全措施，符合國家標準。

四、 核心功能特點

1. 智能電源控制單元

   集成總開關、供電指示、安全插座及RFID電源管理系統，實現用電安全與設備智能化管理。

2. 人性化電氣考核單元

• 多角度可調設計：安裝板支持0-90°無級調節，配合線性伸縮系統，可根據使用者身高和操作習慣進行舒適性調節，符合人機工程學。

• 元件模塊化：配備主流PLC（如S7-1200）、交流接觸器、繼電器、按鈕指示燈等齊全電器元件，可靈活組合搭建多種經典控制電路。

• 智能接線檢測：學生完成接線后，系統可自動檢測線路的正確性，實時反饋接線結果，并可視化標注錯誤點。

3. 獨立電氣實訓單元

   配備通用網孔板，專用于鍛煉學生的電氣安裝、布線與工藝整理技能，是技能訓練的堅實基礎。

4. 虛擬機械裝配平臺（拓展功能）

   通過三維虛擬仿真軟件，模擬典型機械部件的組裝、測量與精度調整全過程。學生可在虛擬環境中反復練習裝配工藝，理解公差配合，并通過工具進行“手感化”精度修正，有效彌補實體機械拆裝耗材、耗時長的不足。

5. 一體化智能檢測平臺

• 智能診斷與保護：自動統計接線次數、正確率，并對錯誤線路進行診斷與紅色高亮提示。僅在接線完全正確時方允許供電，有效保護設備與學生安全。

• 可視化反饋：清晰展示電氣接線邏輯圖，錯誤一目了然，便于學生快速理解和修正。

6. PLC程序智能檢測平臺

   學生編寫并下載PLC程序后，該平臺可自動檢測I/O點配置的正確性及程序邏輯功能是否實現題目要求，為PLC控制技術的學習與考核提供客觀評價標準。

五、 典型實訓考核項目

(一) 電氣控制基礎實訓項目

本電工綜合實訓考核平臺可完成以下經典電氣控制線路的安裝、接線與調試：

1. 常用低壓電器認知與檢測

2. 三相異步電動機點動與自鎖控制

3. 三相異步電動機正反轉控制

4. 三相異步電動機順序啟動/停止控制

5. 三相異步電動機Y-△降壓?jiǎn)?dòng)控制

6. 三相異步電動機自動往返控制

7. 兩地控制與多點控制線路

(二) PLC與變頻器應用實訓項目

通過電工綜合實訓考核平臺，可深入學習現代控制技術：

1. PLC基本指令與編程軟件應用

2. PLC控制電動機啟停、正反轉、Y-△啟動

3. PLC實現順序控制、自動往返控制

4. 變頻器面板操作與參數設置

5. PLC與變頻器通信控制電機多段速運行

6. 基于PLC、變頻器、觸摸屏的綜合控制系統設計

六、 基本配置清單（示例）
