工廠供電綜合自動化實驗系統

KCDLX-01C型工廠供電綜合自動化實驗系統

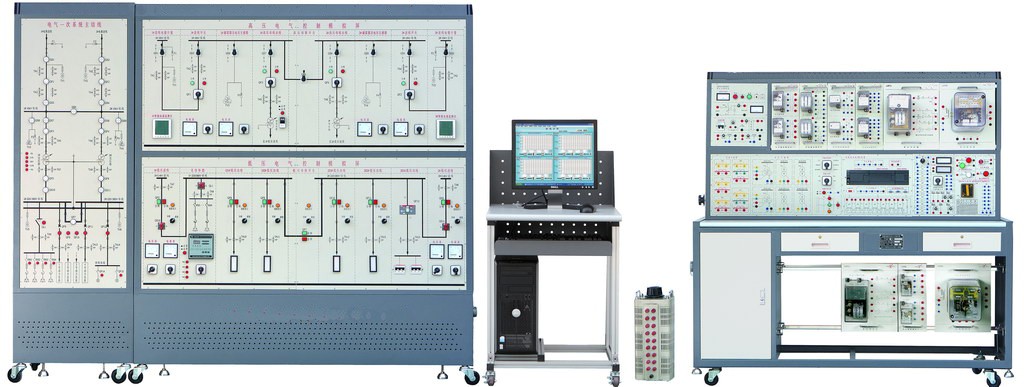

參考圖片

 “KCDLX-01C型工廠供電綜合自動化實驗系統”根據《供配電技術》、《工廠供電》、《配電自動化》、《電力系統繼電保護》等相關課程實驗教學的需求，結合工業實際應用和發展而研發的綜合型實驗裝置。它能滿足對電力系統變配電中的自動裝置、變電站監控、繼電保護等教學內容進行操作實驗。本裝置適用于電力、電氣類各專業相關課程的實驗教學，也可作為學生畢業設計和教師科研項目的硬件開發平臺，專業技術人員上崗培訓平臺。

一、 技術性能

1. 輸入電壓：三相四線制380V±10%  50Hz

2. 工作環境：環境溫度-5℃～+40℃　相對濕度＜85%（25℃）　海拔＜4000m

3. 裝置容量：＜2.5kVA

二、裝置特點

1. 設有典型的一次系統，二次設備、監視儀表配套齊全

2. 體現了供配電系統中新技術的應用：如：PLC、智能電量監控

3. 采用工業組態軟件編程，對供配電系統進行監控，實現供配電系統“四遙”功能

三、  實驗項目

1. 供配電常用繼電器特性實驗

(1)  典型電流繼電器的特性實驗

(2)  典型電壓繼電器的特性實驗

(3)  典型中間繼電器的特性實驗

(4)  信號繼電器的特性實驗

(5)  差動繼電器特性實驗

2. 供配電系統繼電保護實驗

(1)  供電線路帶時限的過電流保護實驗

(2)  供電線路低電壓?jiǎn)?dòng)過電流保護實驗

(3)  供電線路電流速斷保護實驗

(4)  供電線路電流反時限過電流保護實驗

(5)  配電變壓器過電流保護實驗

(6)  配電變壓器的電流速斷保護

(7)  配電變壓器的過負荷保護實驗

(8)  配電變壓器縱聯差動保護實驗

3. 供配電系統的二次回路與自動裝置實驗

(1)  斷路器的控制和信號回路實驗

(2)  6～35kV系統的絕緣監視裝置電路實驗

(3)  供配電系統一次重合閘實驗

(4)  線路過電流保護與自動重合閘綜合實驗

(5)  線路過電流保護與自動重合閘后加速綜合實驗

(6)  雙電源明備用的APD電路實驗

(7)  雙電源暗備用的APD電路實驗

(8)  電力變壓器的有載調壓實驗

(9)  手動/自動功率因數補償實驗

4. 供配電系統的微機監控實驗

(1)  系統電量監測與負荷曲線測繪

(2)  斷路器的遠動控制與信號采集

(3)  變電站電壓無功綜合自動調節

5.高壓電動機的微機繼電保護

（1）高壓電動機的速斷保護

（2）高壓電動機的反時限過流保護

（3）高壓電動機的低電壓保護

（4）高壓電動機的單相接地保護

6.PLC在供配電保護控制中的應用實驗

（1）線路帶時限的過電流保護實驗

（2）線路低電壓?jiǎn)?dòng)過電流保護實驗

（3）線路電流速斷保護實驗

（4）變壓器過電流保護實驗

（5）變壓器的過負荷保護實驗

（6）線路過電流保護與自動重合閘實驗

（7）線路過電流保護與自動重合閘后加速實驗

（8）備用電源自動投入實驗

7.模擬供配電所送電和停電操作實驗

8.SCADA實驗

遙測、遙控、遙調、遙信實驗

9.工廠用變壓器的微機繼電保護

（1）變壓器的速斷保護

（2）變壓器的定時限過流保護

（3）變壓器的反時限過流保護

（4）變壓器的瓦斯保護

10.供電系統自動化實驗

（1）各斷路器的位置信號的檢測

（2）變壓器的有載調壓（遙調）
