低壓配電成套實訓裝置

KCDLX-10型低壓配電成套實訓裝置

一、概述

“KCDLX-10型低壓配電成套實訓裝置” 可作為職業學院、技工學校等用于高級維修電工的實訓考核，也可作為高?！肮S供電”，“供配電技術”等課程的實訓設備。也能夠滿足變配電室值班電工、廠用電值班員、進網電工等相關工種培訓及技能考核的需要。設備采用電力工業現場典型的開關元件及成套裝置，使學員不僅可以掌握典型供配電系統的構成，常用開關元件的安裝、接線、操作，供配電系統的停送電和倒閘操作。

二、特點

1.  一次系統采用典型、現場的真實元件，具有手感強，工業現場級標準、 培訓靈活的特點，給學生或培訓人員營造了一個如實際現場的專業崗位工作環境，強化了學生培訓人員適應現場的能力。

2.  一次系統主接線典型、豐富，可以低壓各種要求下的倒閘操作。

3.  本系統配有完善的工業級標準的實訓圖紙，讓學生或培訓人員從理論識圖，到實際應用都可以有質得提高。

4.  能夠很好的應對高級維修電工對高低壓配電系統的了解與掌握，而且實訓項目齊全，能較好地滿足培訓、考核鑒定要求。

設有電流型漏電保護器，電源輸出均有監視和短路保護功能，確保使用者和設備的安全。

三、技術性能

1.   輸入電壓：三相四線制380V±10%  50Hz

2.   工作環境：環境溫度范圍為-5～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.   裝置容量：≤15kVA

四、系統組成

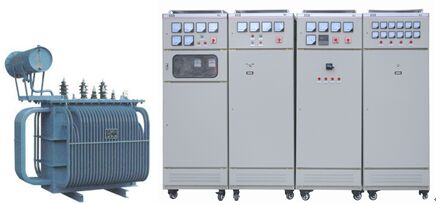

KCDLX-10型低壓配電成套實訓裝置組成：

電力變壓器S9-50KVA/10KV、GGD型低壓進線柜、GGD型低壓計量柜、GGD型電容補償實訓柜、GGD型低壓出線柜、三相異步電動機構成，一次系統主接線圖如下圖1。

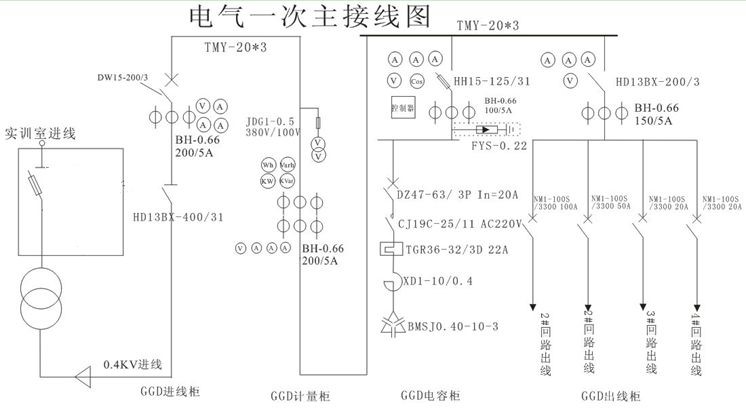

 圖1為典型低壓供配電GGD一次系統主接線圖及排列圖

4.3  電力變壓器     型號：S9-50KVA/10KV-0.4；

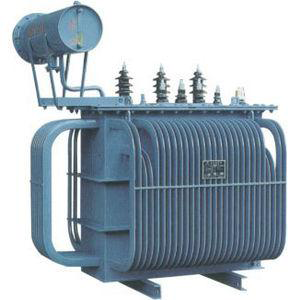

圖2 10KV級S9-10KVA系列油浸式電力變壓器

l  型號：S9-50KVA/10-0.4；

l  額定容量：50kva;

l  連接組別：D,Y11

l  電壓變比：10+5%/0.4，調壓范圍+5%：

l  環境溫度:上限+40℃,下限-25℃

l  海拔高度:≤1000m.

l  空氣相對溫度:≤90％(+25℃)

4.4 低壓進線柜

實訓系統配置典型0.4kV低壓進線柜。開關柜從計量柜供配電系統進線或從實訓室電源進線，出線裝設帶漏電保護器的空氣開關，可以作為照明線路實訓裝置的總控電源。。低壓進線柜采用國標GGD型交流低壓配電柜，GGD型低壓配電柜適合于發電廠、變電站、工企等電力用戶作為交流50Hz、額定工作電壓380V，額定工作電流至3150A的配電系統中作為動力、照明、及配電設備的轉換、分配和控制之用。

通過真實開關柜，可以使學生直觀的了解到平時難以接觸到的電力系統主要低壓元件，包括刀開關、萬能式斷路器、微型斷路器、漏電保護器、熔斷器、電流互感器等元件的外形、結構，安裝方式以及低壓配電柜的使用和操作方法。

（1）低壓刀開關   型號：HB-13BX

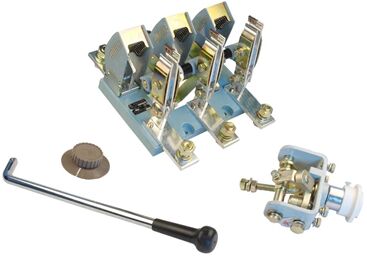

圖3低壓刀開關

HDll 、HD12、HD13、HD14、HSll、HS13等系列刀形隔離器及刀形轉換隔離器(以下簡稱刀開關) ， 用于交流50Hz，額定工作電壓至400V，直流額定工作電壓230V，額定工作電流至1500A，在工業企業配電設備中刀開關作為不頻繁地手動接通和切斷或隔離電路之用。NH40系列隔離開關，適用于交流50Hz、交流額定電壓660V及以下、直流額定電壓440V及以下，額定電流至3150A。在工業企業配電設備中，可供不頻繁手動接通和分斷電路及隔離電源用。1000A及以上僅作隔離電源，不能帶負載分斷電路。

（2）低壓斷路器  型號：DW-15 熱電磁式電動

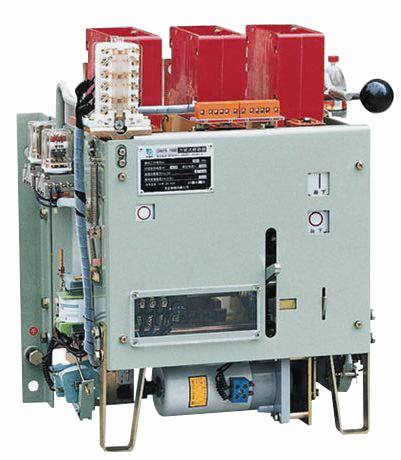

圖4低壓斷路器

DW15-100、200、400、630低壓萬能式斷路器殼架（也成為框架式斷路器）等級額定電流100A至630A，額定工作電壓交流50Hz自380V至1140V。主要在配電網絡中用來分配電能、保護線路及電源設備的過載、欠電壓和短路。也能在交流50Hz、380V網絡中用來保護電動機的過載、欠電壓和短路。在正常條件下，可作為線路的不頻繁轉換及電動機的不頻繁起動之用。 DW15-1000～1600萬能式斷路器適用于交流50Hz380V的配電網絡中，作為分配電能和線路及電源設備的過載，欠電壓和短路保護，在正常條件下也可作為線路的不頻繁轉換之用。

（3）電壓互感器  型號：JDG-0.4/0.1

圖5 低壓電壓互感器

（4）電流互感器  型號：BH-0.66

圖6電流互感器

備注：本技術附件中的圖片僅為參考圖片，如有偏差，以最終發貨實物為準。

五、實訓項目

1、電力變壓器的認知實訓

2、電壓器件的認知實訓

3、低壓一次回路圖的測繪實訓

4、低壓二次回路圖的測繪實訓

5、計量柜的接線實訓

6、進線柜的接線實訓

7、電容補償柜的接線實訓

8、出線柜的接線實訓

六、配置清單

表1  KCDLX-10型  低壓配電成套實訓設備配置清單（單套）

KCDLX-10型 低壓配電成套實訓設備各開關柜主要元件清單（共4張表）

表2-1  低壓計量柜主要元件清單（單套）

表2-2 低壓進線柜主要元件清單（單套）

表2-3 低壓電容補償柜主要元件清單（單套）

表2-4  低壓出線柜主要元件清單（單套）

配套件
