模擬變電站實訓成套設備

KCDLX-07型模擬變電站實訓成套設備

一.總配表

二、高壓配電操作實訓室設備

（一）. 產品概述：

10kv高壓設備由2臺高壓進線柜、2臺PT柜、1臺隔離柜、1臺母聯柜、2臺出線柜（備注：為滿足試驗通電要求，配置變壓器為：380V平變）共8臺高壓柜組成，在進線、出線柜配置微機線路保護裝置；

高壓開關柜工藝及要求設計，分為母線隔室、斷路器隔室、電纜隔室及低壓隔室等，避雷器、電流互感器、接地閘刀、真空斷路器等器件。適用于職業院校、技工學校等作為高級維修電工對高壓配電系統中的繼電保護、饋電等內容的教學實訓。

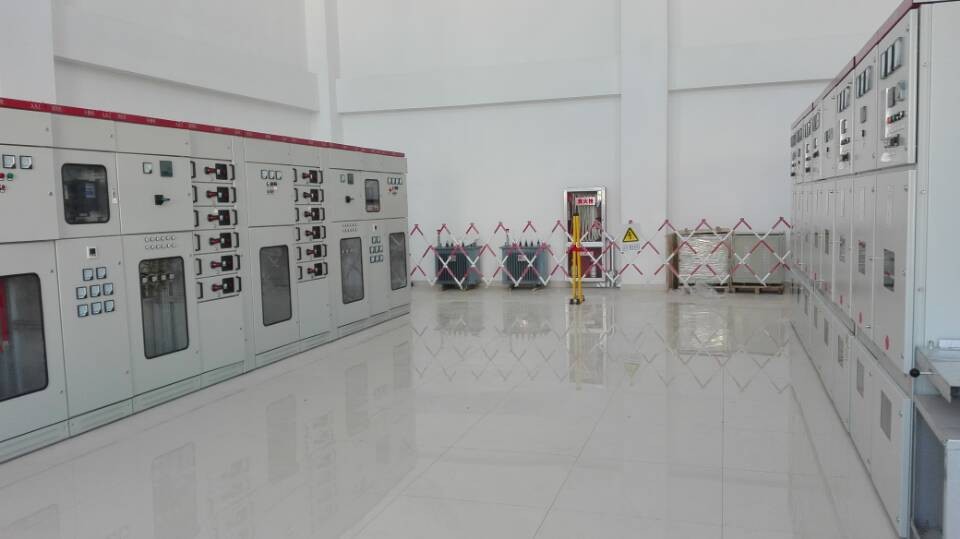

變電所實訓裝置高壓柜

（二）. 技術參數：

外形尺寸：800×1660×2200mm

工作環境：溫度0℃～50℃

相對濕度35～85%  海拔＜4000m

（三）.產品基本配置：

（四）.實訓項目：

1、高壓器件的認知實訓

2、高壓一次回路圖的測制實訓

3、高壓二次回路圖的測制實訓

4、高壓配電電纜連接實訓

5、真空斷路器的檢查與試驗實訓

6、微機線路保護裝置實訓

1）保護和自動功能：

（1）三段式復合電壓方向過流保護；

（2）反時限復壓過流保護；

（3）三段式零序方向過流保護；

（4）反時限零序過流保護；

（5）合閘加速保護；

（6）低頻減載功能；

（7）三相重合閘（無壓或不檢）；

（8）過負荷告警；

（9）3U0 越限告警；

（10）TV 斷線判別；

（11）獨立操作回路。

2）測控功能：

（1）22 路外部開關量輸入遙信采集，斷路器位置、手動分閘及事故遙信；

（2）正常斷路器遙控分合、小電流接地探測遙控分閘；

（3）IA、IB、IC、3I0、UA、UB、UC、P、Q、Cosφ、F 等模擬量采集的遙測；

三、低壓配電操作實訓室設備

（一）產品概述：

該實訓裝置主要由計量柜、進線柜、補償柜、出線柜、母聯柜及負載柜六部分組成。柜體裝置有三相有功電能表、三相無功電能表、電流互感器、接線鋁排、隔離開關、萬能低壓斷路器、補償電容、功率因數控制器、低壓斷路器、指示儀表等器件。適用于職業學院、技工學校等用于高級維修電工的實訓考核。

（二）技術參數：

1、工作電源：三相五線  380V±5%  50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：600（800）×600×2300mm

4、額定電流：100A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

（三）產品結構：

所有柜體均采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。

（四）基本配置及詳細說明：

低壓配電柜產品基本配置詳細說明

（五）實驗內容：

1、電力變壓器的認知實訓

2、電壓器件的認知實訓

3、低壓一次回路圖的測繪實訓

4、低壓二次回路圖的測繪實訓

5、計量柜的接線實訓

6、進線柜的接線實訓

7、電容補償柜的接線實訓

8、出線柜的接線實訓

9、母聯柜的接線實訓

（六） 低壓柜由：計量柜、進線柜、補償柜、出線柜、母聯柜五個柜體組成。

1．教學低壓計量控制實訓柜

1)、設備概述：

主要由三相有功電能表、三相無功電能表、接線鋁排等組成，用于計量線路中有功功率與無功功率。

2）、技術參數：

工作電源：三相五線  380V±5%  50Hz

安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

外形尺寸：600（800）×600×2300mm

額定電流：250A

工作環境：溫度0℃～50℃

相對濕度35～85%  海拔＜4000m

3）、設備結構：整個柜體為鋼制結構，經過機械加工成形，外表面噴涂彩色環氧聚塑，堅固美觀。

4）、設備配置: (每臺本配置)

2.教學低壓進線控制實訓柜

1）、設備概述：

主要由隔離開關、萬能低壓斷路器、控制按鈕、指示燈等部分組成，主要用于線路中電源的隔離及帶負載的啟?？刂?。

2）、技術參數：

1、工作電源：三相五線  380V±5%  50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：800×600×2300mm

4、額定電流：250A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

3）、設備結構：整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。

4）、設備配置:(每臺本配置)

3.教學電容補償實訓柜

1）、設備概述：

主要由無功功率自動補償裝置、補償電容器、電抗器、交流接觸器、熱過載繼電器、電壓表、功率因數表等部分組成，可根據驅動負載的性質自動地切換補償電容的數量。

2）、技術參數：

1、工作電源：三相五線  380V±5%  50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：800×600×2300mm

4、額定電流：125A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

3）、設備結構：整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。

4）、設備配置: (每臺本配置)

4．教學出線控制實訓柜

1）、設備概述：

主要由隔離開關、低壓斷路器、鋁排等部分組成?？筛鶕?jù)負載的大小選擇相應規格的漏電斷路器控制輸出。

2）、技術參數：

1、工作電源：三相五線   380V±5%  50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：800×600×2300mm

4、額定電流：250A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

3）、設備結構

整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。

4）、設備配置: (每臺本配置)

5．教學母聯實訓柜

1）、設備概述：主要由隔離斷路器、鋁排等部分組成?？筛鶕?jù)負載的大小選擇相應規格的斷路器的輸出。

2）、技術參數：

1、工作電源：三相五線   380V±5%  50Hz

2、安全保護：漏電保護（動作電流≤30Ma），過流保護，熔斷器保護

3、外形尺寸：800×600×2300mm

4、額定電流：250A

5、工作環境：溫度0℃～50℃

6、相對濕度35～85%  海拔＜4000m

3）、設備結構：整個柜體為鋼制結構，經過機械加工成型，外表面噴涂彩色環氧聚塑，堅固美觀。

4）、設備配置: (每臺本配置)
