直流電動機運動控制實驗系統

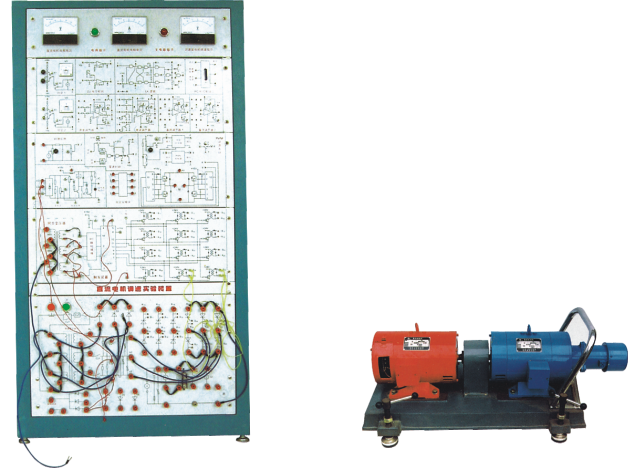

KCDQ-13型直流電動機運動控制實驗系統

一、系統功能特點

    實驗裝置采用立式機柜，機柜內采用模塊化設計，功能分隔清晰，強弱電隔離，維護檢修方便。直流電動機—直流發電機機組額定功率為1.5KW（采用晶閘管可控整流調壓調速）。副直流電動機機組額定功率300W（采用H橋VDMOS管PWM調壓調速）。設有計算機控制接口，PC機或單片機可進行數字調節器控制或全數字式直流電動機控制系統實驗。

二、系統構成

1、立式機柜（晶閘管三相反并聯可逆電路模塊、H橋可逆電路模塊、模擬調節器模塊、檢測電路模塊、控制與邏輯切換模塊）。

2、1.5KW直流電動機—直流發電機機組（帶直流測速發電機）

3、300W直流電動機（配光電脈沖測速裝置）

4、三相調壓器、電抗器、燈箱負載。

三、規格

1、立式機柜，機柜下安有輪子，移動方便。機柜面板采用抽屜結構主設計，示教直觀、維護方便。

2、直流電動機—直流發電機機組，固定在小車上。

3、直流電動機轉速150—3000轉/分。

4、晶閘管三相反并聯可逆電路最大輸出電流55A。

5、晶閘管三相反并聯可逆電路最大輸出電壓310V。

四、實驗內容

1、單閉環不可逆直流電動機調速系統實驗。

2、雙閉環不可逆直流電動機調速系統實驗。

3、雙閉環邏輯切換無環流可逆直流電動機調速實驗。

4、小功率直流電動機PWM可逆調速實驗。

5、直流電動機可逆調速系統的計算機控制實驗。

6、PWM可逆調速系統的計算機控制實驗。

7、三相可控整流電路實驗（燈箱負載）。

8、模擬觸發器調整實驗。
