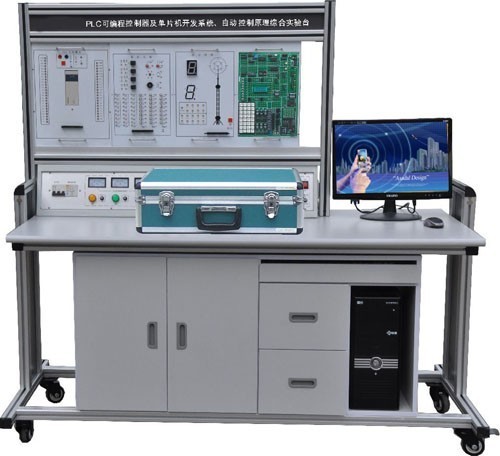

KCPLC-01C型PLC可編程控制器及單片機開發系統、自動控制原理綜合實驗臺
一、設備特點
1、本實驗臺采用組件多結構 更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。
2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4、采用西門子S7-1200系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
5、組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
二、裝置構成
1、PLC可編程控制器實驗臺：提供三相電源，直流穩壓電源及安全保護裝置
2、PLC可編程控制器實驗裝置(掛箱規格：40×24×6 cm3)：
（1）PLC001 交通信號燈PLC自動控制實驗掛箱
（2）PLC002 攪拌器的PLC自動控制實驗掛箱
（3）PLC003 LED數碼管顯示PLC自動控制實驗掛箱（實物）
（4）PLC004 四層電梯的PLC自動控制實驗掛箱（實物）
（5）PLC005 加工中心刀具庫選擇控制實驗掛箱（實物）
（6）PLC006 藝術彩燈造型的PLC控制實驗掛箱
（7）PLC007 電機的自動控制實驗掛箱（實物）
（8）PLC008 步進電機的PLC控制實驗掛箱（實物）
（9）PLC009 模擬電視發射塔實驗掛箱
（10）PLC010 自動送料裝車系統實驗掛箱
（11）PLC011 自動售貨機實驗掛箱
（12）PLC012 自動成型系統實驗掛箱
（13）PLC013 水塔自動供水系統實驗掛箱
（14）PLC014 郵件自動分揀系統實驗掛箱
（15）PLC015 自動洗衣機系統實驗掛箱
（16）PLC016 電鍍系統實驗掛箱
（17）PLC017 繼電器控制實驗掛箱（一）
（18）三相鼠籠電動機380V Y /△接法
（19）基礎實驗掛箱
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、工控組態軟件
7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
8.綜合型單片機實驗系統
三．總體要求
1.所有單片機硬件實驗電路模塊都必須集成在一個實驗電路主板上，完成所有的實驗項目。
2.實驗箱體采用鋁木合金組合材料,ABS塑料包角。
3．能配置單片機和PC機組態綜合應用接口，PC機與單片機實時通信，在組態界面上實時顯示單片機測控的各項參數；
4.測量功能：虛擬示波器、常用信號源。
5.整機具有獨立自主知識產權，無任何侵權項。
四．單片機硬件電路組成
1.基礎接口電路
（1）多路定時計數器8253A。
（2）可編程并行輸入/輸出接口8255。
（3）可編程鍵盤顯示接口8279
（4）可編程串行通信接口16C550
（5）單片機系統簡單I/O口擴展電路74LS273/74LS244。
（6）看門狗電路MAX813
2. 人機接口電路
（1）8位LED發光管輸出顯示
（2）8位開關量輸入模塊、8位開關量輸出模塊。
（3）8個獨立的LED數碼管。
（4）4×4矩陣鍵盤電路。
（5）16×16點陣LED模塊，由4個8*8點陣和驅動電路組成。
（6）12864 LCD圖形、中文、字符顯示模塊。
（7）主板集成有帶觸模屏功能的2.4”TFT 彩色液晶顯示屏。
（8）兩路帶消抖±5V單脈沖產生電路。
（9）1HZ-1MHZ分8路輸出固定脈沖發生。
3. 外設執行部件
（1）5V繼電器控制、音樂發生器電路。
（2）步進電機20BY及直流電機驅動與控制。
（3）揚聲器驅動電路。
（4）蜂鳴器驅動電路。
（5）光電測速模塊電路。
4. 通信接口電路
（1）CH375 USB通信模塊 ,支持HOST /SLAVE模式。
（2）IRM5000紅外無線通信模塊
（3）CAN-Bus通信模塊，由SJA1000和TJA1050T專用芯片組成。
（4）TCP/IP通信模塊，含太網芯片RT8019和32K靜態存儲器。
（5）RS232/RS485接口應用和電平轉換電路。
（6）I2C串行實時日歷/時鐘PCF8563。
（7）I2C串行鍵盤顯示控制器Zlg7290。
5. 存儲器電路
（1）32K靜態RAM 62256
（2）串行存儲器93C64讀寫電路
（3）I2C串行存儲器24C02應用電路。
（4）IC卡讀寫（24C01)模塊電路。
（5）SST512K FALSH存儲器電路。
（6）SD卡讀寫電路。
6. 數據轉換
（1）單路8位數字模擬轉換接口DAC0832。
（2）8路8位模擬/數字轉換接口ADC0809。
（3）串行8位A/D 轉換電路TLC549及其相關電路
（4）串行10位D/A 轉換電路TLC5615及其相關電路
（5）ISD1730PY語音錄放模塊、紙盆式電動揚聲器及駐極體話筒。
（6）數字溫度傳感器DS18B20，用于環境溫度檢測。
7.單片機模塊
（1）配置全功能51單片機仿真系統，RS232/USB通信方式，不占用微控制器軟硬件資源；CPU的口線全開放。
（2)含STC89C52單片機模塊,配在線下載電路和接口。
五．系統軟件配置
1.WINDOWS下KEIL C51 軟件環境，支持匯編和C語言的編程、編譯、鏈接和源程序級調試和在線下載。
2.Small RTOS(51) 1.12.1vR嵌入式操作系統。
3.在線下載軟件：STC_ISP_V479。
4.支持工業組態軟件在單片機控制中的應用接口軟件。
5.工業組態軟件在單片機控制中的應用實驗例程
6.視頻培訓教程。
六．實驗資料
1.配套單片機實驗指導書。
2.所有實驗的KEIL C51及匯編樣例的電子檔源程序（各樣例的電子文件，為KEIL C51及匯編兩種格式，該電子文件可直接用于調試）。
3. 單片機各種應用實驗，在一個主板上必須實現下列實驗：P3輸入實驗，P1輸出實驗、DS18B20溫度檢測實驗、LED點陣顯示實驗、控制交通燈實驗、步進電機和直流電機閉環控制實驗、串并A/D和D/A轉換實驗、8279鍵盤顯示實驗、1730語音錄放實驗、LCD顯示實驗、16C550可編程異步通訊接口實驗、RS232/485串行通信實驗、USB接口的應用實驗、以太網通信實驗、CAN總線通信實驗、無線紅外接口通信實驗、I2C總線實時時鐘PCF8563、ZLG7290串行鍵盤、 I2C智能卡應用實驗、“看門狗”復位實驗、NOR Flash、TFT彩色液晶屏及觸摸屏的應用實驗；
4.工業組態應用實驗：含工業組態軟件編程實驗、工業組態軟件在單片機控制中的應用實驗，如數據采集、數字電壓表、液體混合、工業順序控制、電機控制等。
七．技術性能
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器：
西門子：S7-1200. CPU1214C（輸入14點，輸出10點），配置擴展模塊SM1223（8輸入/8輸出）
4、重量：100Kg
5、外形尺寸：160×75×150 cm
八．基本實驗項目
(一)PLC實驗：PLC可編程控制器實驗系統
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗
6．微分、位操作實驗
7．四層電梯的PLC自動控制實驗（實物）
8．?dāng)嚢杵鞯腜LC自動控制實驗
9．LED數碼官顯示PLC自動控制實驗（實物）
10．交通信號燈PLC自動控制實驗
11．加工中心刀具庫選擇控制實驗（實物）
12．藝術彩燈造型的PLC控制實驗
13．電機的自動控制實驗 （實物）
14．步進電機的PLC控制（實物）
15．模擬電視發射塔實驗實驗
16．自動送料裝車系統控制實驗
17．自動售貨機實驗
18．自動成型實驗
19．三相鼠籠式異步電動機點動和自鎖PLC控制(實物)
20．水塔自動供水控制系統實驗
21．三相鼠籠式異步電動機聯動正反轉PLC控制(實物)
22．郵件自動分揀實驗
23．三相鼠籠式異步電動機帶延時正反轉PLC控制(實物)
24．自動洗衣機控制系統模擬實驗
25．三相鼠籠式異步電動機Y/△轉換起動PLC控制(實物)
26．電鍍過程控制實驗
27．MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗
28．針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
（二）、單片機實驗系統：
1、單片機I/O口應用實驗_ P3.3口輸入 P1口輸出
2、單片機I/O口應用實驗_工業順序控制
3、并行I/O接口8255應用
4、簡單I/O口擴展
5、A/D 轉換實驗
6、D/A轉換實驗
7、鍵盤顯示控制器8279應用實驗
8、步進電機控制實驗
9、小直流電機調速實驗
10、電子音響實驗
11、繼電器控制實驗
12、數據存貯器擴展實驗
13、8031單片機串行口應用實驗
14、8031串行口應用實驗
15、串行接口16C550應用實驗
16、串行A/D轉換器TLC549應用
17、串行D/A轉換器TLC5615應用
18、單片機雙機通信實驗
19、USB接口應用實驗
20、16X16 LED點陣顯示實驗
21、128 X 64 LCD液晶顯示接口實驗
22、數字溫度傳感器18B20實驗
23、看門狗電路MAX708
24、I2C總線應用實驗
（1）串行E2PROM的讀寫實驗
（2）I2C智能卡讀寫實驗
（3）串行鍵盤顯示接口ZLG7290應用實驗
（4）PCF8563串行實時時鐘應用實驗
25、定時計數器8253A應用實驗
26、網絡接口應用實驗
27、CAN總線通信應用實驗
28、ISD1730語音錄放實驗
29、紅外接口通信實驗
30、大容量NOR Flash與單片機的接口設計
31、TFT彩色液晶屏及觸摸屏的應用
32、Small RTOS(51) 1.12.1v 使用
33、直流電機、步進電機閉環控制實驗
34、液晶顯示虛擬示波器實驗
35、工業組態軟件編程實驗
36、MCGS工業組態軟件在單片機控制中的應用實驗
（1）步進電機控制實驗_總線控制
（2）直流電機控制實驗_總線控制
（3）工業順序控制實驗_位控制
（4）數據采集實驗_總線控制
（5）數據采集實驗_總線控制
（6）數字電壓表實驗
（7）液體混合控制實驗
（8）交通燈控制實驗
37、工業組態軟件和微控制器的接口編程實驗
......無限擴展
（三）、自動控制實驗
1、線性系統的時域分析：
（1）典型環節的模擬研究；
（2)二階系統瞬態響應和穩定性;
（3)三階系統的瞬態響應和穩定性。
2、線性控制系統的頻域分析（伯德圖、奈氏圖）：
（1）慣性環節的頻率特性曲線；
（2）二階閉環系統的頻率特性曲線；
（3）二階開環系統的頻率特性曲線；
（4）頻率特性的時域分析。
3、非線性系統的相平面分析：
（1）典型非線性環節；
（2）二階非線性控制系統：
（3）三階非線性控制系統。
4、線性系統的校正與狀態反饋
1）線性系統的校正
（1）頻域法串聯超前校正；
（2）時域法串聯比例微分校正；
（3）時域法比例反饋校正；
（4）時域法微分反饋校正；
2)線性系統的狀態反饋及極點配置 。
5、采樣控制系統分析
6、模擬直流電機閉環調速實驗
7、模擬溫度閉環控制實驗
（四）計算機控制技術實驗
1、數/模轉換實驗
2、模/數轉換實驗
3、采樣與保持：
（1）采樣實驗；
（2）采樣/保持器實驗；
（3）采樣/保持控制系統分析舉例。
4、平滑與數字濾波實驗：
（1）微分與平滑；
（2）數字濾波。
5、數字PID控制實驗：
（1）標準PID控制算法，
（2）積分分離PID控制算法：
（3）非線性PID控制算法；
（4）積分分離--砰砰復式PID控制算法
6、最少拍控制系統：
（1）最少拍有紋波系統；
（2）最少拍無紋波設計；
（3）最少拍控制系統設計舉例。
7、大林算法：
（1）有明顯振鈴現象的大林算法及振鈴消除；
（2）有微弱振鈴現象的大林算法及振鈴消除；
（3）無振鈴現象的大林算法。
8、多變量解耦控制：
（1）多變量解耦控制設計；
（2）多變量解耦控制設計。
9、微機控制的二次開發
（五）控制系統實驗
1、直流電機閉環調速實驗
2、溫度閉環控制實驗
3、步進電機調速實驗
4、模擬/數字混合溫度閉環控制實驗
