KCPLC-03M型工業數字化網絡綜合實訓平臺

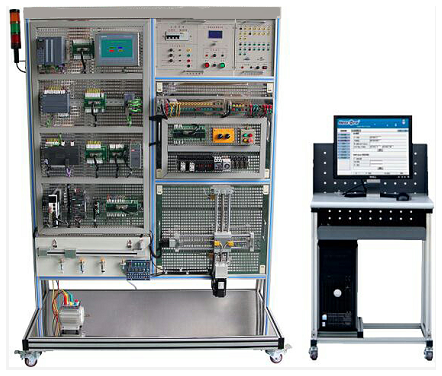

參考圖片（以實物圖為準）

一、 產品概述

該裝置是根據人力資源和社會保障部制定的“可編程序控制系統設計師”培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。適合職業院校、職業培訓學校、職教中心、鑒定站/所對可編程序控制系統設計師的四、三、二級開展培訓及技能鑒定。

二、 研發背景

1.該裝置是根據人力資源和社會保障部制定的“可編程序控制系統設計師”培訓及國家職業標準考核大綱內容，適當增加新技術，按照職業教育培訓、職業技能鑒定和實訓教學要求而研制的。

2.工業迅速發展處理器要求不斷提高，教學需要與時俱進設備要不斷升級，而教學還需要從基礎學起，同時滿足需要實驗室建設重復會導致浪費資金和實驗室空間。

3.一個產品需要多種加工工藝，導致工業現場設備錯縱復雜，一個主機不能完成所有工作，需要多個站點進行相互配合完成。

4.不同層次的考核需要不同設備，不能有機的進行結合，有些實訓完成后無法進行考量檢查學生的接受程度。

三、 裝置特色

1.實訓建設理念為一次性建設，本設備采用通用型寬展口，所有主機的I/O口都可通過擴展口引出，可以用于插接式訓練，也可進行線接式實操訓練；還設有兩塊可拆卸的網孔板可對不同層次的學生進行考核。

2.在主機選型方面由小型S7-1200 系列PLC到中型S7-300系列PLC再到大型S7-1500系列PLC，全面覆蓋了西門子常用PLC類型，主機可以通過并口連接到實訓區進行實訓，可從基礎小型PLC開始學起，再到中型PIC,最后到大型PLC，由簡到繁的學習理念讓學生容易接受，學習起來更加得心應手。

3.采用模塊組合式結構，含開關量、模擬量、變頻調速、觸摸屏、通信模塊等，配套MCGS工控組態監控軟件，實現仿真化、信息化實訓教學。

4.項目實訓模塊：利用目前典型的可編程控制器及總線技術完成對工業生產中典型案例的模擬對象、實物模型中的邏輯、模擬、過程、運動等的控制。

5.仿真實訓教學：通過虛擬環境實時顯示PLC運行狀態，模擬工業現場控制，可以進行編程訓練、程序編寫測試等功能。

6.模塊化網絡系統：網絡結構主要由西門子主機S7-1500、S7-300、S7-1500構成，根據工業中西門子PLC應用歷程構建了一個工業網絡，網絡通訊涉及PROFINET通訊、以太網通等多層網絡通訊。

四、 技術性能

1.輸入電源：三相四線（或三相五線）～380V±10% 50Hz

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m

3.置容量：＜0.5kVA

4.重    量：100kg

5.外形尺寸：1780mm×730mm×1460mm

6.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

五、 基本配置及功能

實訓裝置由S7-1500單元、S7-300單元、S7-1200單元、變頻調速單元、分布式I/O單元、伺服單元、電氣氣動單元、觸摸屏單元、以太網交換機、交流電機等組成。

1.S7-1500單元

 1 個 S7- 1500 CPU 1516- 3 PN/DP , 1 MB / 5 MB；2、1 個數字量輸入模塊，32 DI；3、1 個數字量輸出模塊，32 DQ；4、1 個模擬量輸入模塊，8 AI；5、1 個模擬量輸出模塊，4 AQ；6、1 個 MMC 存儲卡，24 MB；7、4 個 40 針前連接器；8、1 根以太網電纜，長 6 米；9、1 根導軌，長 482mm；10、1 個電源模塊，24V/8A。

2.S7-300單元

SIMATIC S7- 300, CPU 314C- 2PN/DP COMPACT CPU WITH 192 KBYTE WORKING MEMORY, 24 DI/16 DO, 4AI, 2AO, 1 PT100, 4 FAST COUNTERS (60 KHZ),1. INTERFACE MPI/DP 12MBIT/S, 2. INTERFACE ETHERNET PROFINET, WITH 2 PORT SWITCH,INTEGRATED 24V DC POWER SUPPLY, FR

3.S7-1200單元

1 個 CPU 1214C，緊湊型 CPU DC/DC/DC , 集成輸入/ 輸出： 14 DI 24V 直流輸入，10 晶體管輸出 24 V 直流， 2 模擬量輸入 0 - 10V DC 或 0 - 20MA， 供電：直流 DC 20.4 - 28.8 V ，可編程數據存儲區：50 KB；6 套軟件 STEP 7 BASIC V11，單授權，軟件及其文檔，包含于 DVD， 兩種語言(德語,英語)，WINXP， WIN VISTA 下運行；6 根預制工業以太網電纜，長度 6 米；1 個仿真模塊，8 通道，仿真數字量直流輸入開關；1 個模擬量輸出模塊 SB 1232，1 路模擬量輸出， +/-10VDC (12 位) 或 0 - 20 MA (11 位)。

4.分布式I/O單元

1 個接口模塊 IM155- 6PN；2、1 個底板模塊，帶兩個 RJ45 接口；3、2 個 DI 模塊，8*24VDC/0.5A HF；4、2 個 DQ 模塊，8*24VDC/0.5A HF；5、1 個通訊模塊，4*IO- LINK；6、5 個底板模塊，信號標記版，標簽條，

5.觸摸屏單元

觸摸屏單元采用西門子KTP700 Basic 7寸彩色觸摸屏，用于1500主機以太網通訊，控制和顯示各單元的運行狀態。

6.以太網交換機

1 個工業以太網交換機 CSM1277；

1    個 C- PLUG，用于存儲組態或用戶數據。

7.變頻調速單元

1、SINAMICS G120 控制單元 CU250- 2 PN，內置ProfiNET 通訊口，支持矢量控制，可通過 EPos 功能執行定位任務，4 個可組態的 IO 點，6 DI(可作 3 F- DI),5 DI, 3 DO(可作 1 F - DO), 2 AI, 2 AO 安全集成 STO,SBC、 SS1 安全功能可通過安全授權擴展，編碼器 : D- CLIQ + HTL/TTL/SSI, 旋轉變壓器/HTL 通過端子接入保護等級 IP20,提供 USB 及 SD/MMC 接口；

2、SINAMICS SD 卡 512 MB ；

3、SINAMICS G120 安裝小配件；

4、SINAMICS G120 智能操作面板；

5、SINAMICS G120 0.75KW 功率單元 PM240- 2 帶制動斬波器, 3AC 380- 480V +10%/- 10% 47- 63 HZ；

6、3 米 USB- 電纜；

7、SINAMICS 擴展安全授權；

8、  SINAMICS G120  EPos 功能執行定位任務擴展授權

8.小車運動控制單元

主要由運動小車（直流電機驅動）、同步帶輪傳動機構、直流電機、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成，通過傳感檢測、PLC編程，實現運動距離測量、傳動控制、鍵值優化比較行走控制、定向控制、報警運行控制、點動控制等，能實現小車的精確定位。該系統外觀精美，體積緊湊，重量輕。

9.實訓組件

實訓組件主要由電源掛箱虛實結合掛箱，掛箱區域采用開放式結構可根據需求增加不同掛箱。

電源掛箱提供AC380V、AC220V、DC24V電源，為實訓掛箱和電機實訓單元提供動力源；設有啟動停止按鈕，各相電源工作指示，具有過流、過壓、短路等保護。

10.伺服控制單元

1.伺服系統套件2套，其包含：1個交流伺服電機、1個伺服電機驅動器，交流220V供電，功率為0.2KW，通信電纜等支持以太網接口和Profinet 協議，防護等級IP20。

2.扭矩測速傳感器，可實現電機轉速、扭矩的測量。

3.二維絲桿控制模型，主要有絲桿，導軌，滑塊，加工件鈑金聯軸器，直線軸承，軸承等組成。

11.高頻讀寫單元

RFID套件：包含：6臺通訊模塊，RF180C；可連讀寫器數量2；PROFINET網絡；數據傳輸速率10-100Mbit/s；接口RS422；2個通訊模塊電纜，推拉式RJ45；長度10m；2個讀寫器，RF340R；帶集成天線；最大范圍140mm；接口RS422；2個讀寫器，RF310R；4個讀寫器電纜，適用RF300；長度10m；直向連接器；20個電子標簽，RF340T；工作頻率13.56MHz；存儲量8189字節；最大范圍100mm；適用RF300。

12.水箱控制對象單元

由有機玻璃水箱、水泵、水槽和液位傳感器組成?？刂菩盘?hào)經過功率放大電路控制水泵流量，水從有機玻璃水箱的上部進入，下部由一閥門控制水箱出水流量。液位由傳感器檢測，輸出0-10V的液位信號，通過可編程控制器（PLC）或計算機控制，實現液位的開關和PID閉環控制。

13.電氣氣動單元

1、繼電器單元3組

2、電信號開關單元

3、行程開關

4、磁電式接近開關

5、兩位3通電磁閥

6、兩位五通電磁閥

7、壓力傳感器，帶顯示

8、單項節流閥

9、氣缸

14.三相交流電機

交流額定電壓380V/△接法，轉速1400轉/min，功率40W，頻率50HZ，絕緣等級E級。

15.通訊電纜及附件

Profibus總線連接器，PROFIBUS  總線電纜，安全插線，部分演示程序，實驗指導書、教學資源等。

六、配套教學資源

1.西門子PLC仿真實訓軟件（具有軟件著作權，網絡版，配10個節點）

西門子PLC仿真實訓軟件包括基本指令、應用指令、順序控制指令

一、基本指令：電動機啟?？刂?、電動機正反轉控制、電動機循環正反轉、可逆運行反接制動、三速電機控制、星角降壓?jiǎn)?dòng)控制、數碼管點亮控制、交通燈控制、恒壓供水系統控制九項。

1、電動機啟?？刂瓢ǎ簩?shí)訓要求、實訓器件、器件布局、I/O分配、T型圖、電路連接、通電運行等七項

（1）實訓要求：文字、圖片的形式展示。將主要掌握的知識點予以概括，了解本模塊主要的學習內容包括兩地控制電路的編程方法，學會實際控制設計PLC的外圍電路，學會分局實際控制要求設計簡單的梯形圖等。

（2）實訓器件：列出電動機啟停控制單元所用到的全部器件，包括三相異步電動機、PLC、交流接觸器、三相斷路器、熔斷器、熱繼電器、啟動按鈕、停止按鈕。

（3）器件布局：將器件庫中的仿真器件放到仿真配電柜中的相應位置，用于訓練學生對器件及電路的了解。電路上要有相應的符號，器件拖拽錯誤器件會拖拽不上去并會有相應的聲音顯示。

（4）I/O分配：軟件中有I/O分配地址和電路圖，將鼠標點到分配地址資源后會有相應的事物圖片展示，用來讓學生更好的了解器件模型與電路圖。

（5）T型圖：給出缺失符號的T型圖和相應的符號，學生根據所學知識用鼠標將符號拖拽到T型圖上，如果正確則符號保留在T型圖上，錯誤則消失。

（6）電路連接：

原理圖中閃爍的線條即為當前應連接的電路，用鼠標點擊連接此線的兩觸點中的一個觸點，然后拖動鼠標，找到另一個觸點并點擊，若正確將出現連接線，不正確此線消失，只有當該連線連接正確后，才能進行下一條線的接線操作。如果接線中出現困難可點擊“答案”按鈕，點擊后將出現已完成的接線圖，可參考該圖完成你所進行的操作，再次點擊“答案”按鈕，答案將消失。

可以自由接線，參照電路圖可以進行自由接線，如果不會可以點擊提示，鼠標點擊任何一個接線熱點另外的一端熱點會閃爍顯示。

（7）通電運行：以仿真實訓方式實現。通電后，可按照操作步驟按下相應開關，即可直觀地觀察到電路的運行情況，同時配合模擬真實場景的聲效，達到仿真的效果。

2.自動化生產線考核仿真教學軟件（具有軟件著作權，網絡版，配10個節點）

自動化生產線考核軟件是以目前流行的自動生產線安裝調試技能大賽裝備(教育部指定競賽裝備)為實物模型,軟件以實際工程項目為主線，以項目進程為引領，突出技能訓練；強調職場場景，全部考核在三維場景下進行，具有很強的職業性、情景性、過程性與互動性。軟件分為兩大部分，分別是安裝部分考核和編程部分考核。每個項目中又包括若干個項目進程，每個項目也有若干個進程，考生必須依次對所考內容進行作答，如果該步驟操作具有困難性可以點擊右下角“跳過”按鈕跳過該操作進程考核。

一、安裝部分考核：?jiǎn)卧惭b、部件安裝、氣路連接、電氣連接、PLC通信5個項目?jī)?nèi)容。

1.單元安裝：操作進程中包括供電單元檢查、加工單元安裝、裝配單元安裝、分揀單元安裝等4部分考核任務。

（1）供電單元檢查包括供電單元上電檢查進程，從工具庫選取萬用表拖動到總電源控制斷路器處測量AC380V和AC220V帶電情況→將數字萬用表檔位調到交流750V→拖動數字萬用表紅黑表筆分別到黃綠、黃紅、綠紅端測量AC380V帶電情況→再拖動數字萬用表紅黑表筆分別到黃藍、綠藍、紅藍端測量AC220V帶電情況；

（2）加工單元安裝包括單元安裝、裝置側總線接線、單元通電、輸入點檢查、傳感器位置調整、輸出點檢查進程等

（3）裝配單元安裝包括單元安裝、裝置側連接、單元通電、輸入點檢查、傳感器檢查、輸出點檢查進程等

（4）分揀單元安裝包括單元安裝、裝置側連接、單元通電、輸入點檢查、傳感器檢查、輸出點檢查進程等

2.部件安裝：操作進程中包括元件檢查、輸送單元、供料單元等考核任務。

（1）元件檢查：此部分給出若干個輸送單元和供料單元的元件模型，再同時給出裝配站的警示燈模型和分揀站交流電機的模型。當點擊警示燈和交流電機時，警示燈和交流電機會消失，然后給出對勾。都選完之后可以進入下一步，如果沒選對則一直停留在這一步，按跳過按鈕才能進入下一步；

（2）輸送單元包括輸送臺裝配、機械手裝配、坦克鏈安裝、伺服接線、裝置側接線考核進程等

（3）供料單元包括支撐架裝配、物料臺裝配、送料機構裝配、供料單元固定、電磁閥組裝配、氣路連接、裝置側接線、單元安裝等考核進程。

3.氣路連接：主氣路連接、供料氣路調試、加工氣路調試、裝配氣路調試、輸送氣路調試、分揀氣路調試等6部分考核任務。在考核平臺頁面下考生自行完成主氣路的連接，不給任何的提示；在訓練平臺在設置2個按鈕，提示、答案，點提示會出現接下來要連接的兩個點，當連接完之后則不再提示接下來的電；點答案則給出完整的氣路連接答案→完成供料單元?dú)饴返恼{(diào)試→顯示加工單元部分，按動電磁閥上的測試按鈕，相對應的氣缸動作，動作完之后自動復位完成加工單元?dú)饴返恼{(diào)試→按動電磁閥上的測試按鈕，相對應的氣缸動作，動作完之后自動復位，完成裝配單元?dú)饴返恼{(diào)試→按動電磁閥上的測試按鈕，相對應的氣缸動作，動作完之后自動復位，完成輸送單元?dú)饴返恼{(diào)試→按動電磁閥上的測試按鈕，相對應的氣缸動作，動作完之后自動復位，完成分揀單元?dú)饴返恼{(diào)試；

4.電氣連接：原理圖設計、電氣接線、通電檢查、變頻器設置、伺服驅動設置等5部分考核任務。屏幕上顯示供料-輸送站電路圖，在考核系統中不給出文字提示，完成供料-輸送站的原理圖設計→點擊輸入端之后，出現輸入端的電氣接線圖；點擊輸出端出現輸出端的電氣接線圖，考核系統中不給出電氣接線圖、提示和答案，完成供料-輸送站的電氣接線；→從工具庫中選取萬用表，將萬用表選擇到蜂鳴器擋，測量開關電源的AC220V和DC24V有沒有短路的情況→請完成變頻器參數的設置→完成伺服驅動參數的設置；

5.PLC通信：連接各分站PLC、連接觸摸屏等兩部分考核任務。根據接線圖將各個分站的PLC連接起來→從零件庫中選取觸摸屏連接線，將觸摸屏接口和PLC端接口連接起來；

二、編程部分考核：程序編制、通電運行、故障排除等3個項目?jī)?nèi)容。

1.程序編制：包括供料輸送單元的程序、加工單元程序、裝配單元程序、分揀單元程序、觸摸屏地址選擇等考核任務。完成供料輸送單元的程序編制→完成加工單元的程序編制→成裝配單元的程序編制→完成分揀單元的程序編制；

2.通電運行：加工單元運行、裝配單元運行、分揀單元運行、輸送單元運行和全線運行等等考核任務。進入加工站單站運行后，首先顯示完整的加工站，按下加工站運行按鈕，從零件庫中選取需加工的物料，將其放在物料夾上。從工具庫中選擇儀表螺絲刀，調整光電開關的靈敏度，使光電開光的指示燈變成綠色，同時，夾緊氣缸加緊，接下來自動完成后續加工動作，排除故障并完成加工單元單站運行調試→進入裝配站單站運行后，按下裝配站運行按鈕，從零件庫中選取需裝配的物料，將其放在料倉內，1、從工具庫中選取儀表螺絲刀，調節光釬放大器靈敏度就能檢測到物料；2、從工具庫中選取扳手，向外調節光纖傳感器的位置，此時可以檢測到物料，排除故障并完成裝配單元單站運行調試→進入分揀站單站運行后，按下分揀站運行按鈕，從零件庫中選取需加工的物料，將其放到分揀站物料臺上，分揀站工作。

3.故障排除：包括變頻器參數鎖定和伺服驅動器錯誤兩個考核項目。進入變頻器參數鎖定后，顯示變頻器，此時無論怎么動變頻器上的按鈕，都顯示HOLD，解決方法，按住MODE鍵2S，解除鎖定模式→進入伺服驅動器錯誤后，畫面顯示伺服器，此時無論怎么動伺服器上的按鈕，都閃爍顯示ERR210。解決方法，先斷開伺服驅動斷路器，連接好通信電纜，重新打開斷路器，伺服驅動器即恢復正常；

七、實訓項目

（一）PLC基本技能實訓

MCGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以下任何實驗進行動態跟蹤教學實驗針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。

1. PLC認知實訓（軟硬件結構、系統組成、基本指令、接線、編程下載等）

（二）PLC虛擬控制應用實訓

1. 步進電機定位控制

2. 步進電機的速度控制

3. 步進電機的正反轉控制

4. 伺服電機定位控制

5. 伺服電機的速度控制

6. 伺服電機的正反轉控制

7. 伺服電機和步進電機的綜合控制

（三）典型電動機控制實操實訓

8. 三相鼠籠式異步電動機點動和自鎖PLC控制

9. 三相鼠籠式異步電動機聯動正反轉PLC控制

10. 三相鼠籠式異步電動機帶延時正反轉PLC控制

11. 三相鼠籠式異步電動機Y/△轉換起動PLC控制

（四）PLC、變頻器、觸摸屏綜合應用技能實訓

12. 變頻器功能參數設置與操作

13. 外部端子點動控制

14. 變頻器控制電機正反轉

15. 多段速度選擇變頻調速

16. 變頻器無級調速

17. 外部模擬量方式的變頻調速控制

18. 基于PLC的變頻器外部端子的電機正反轉控制

19. 基于PLC模擬量方式變頻開環/閉環調速控制

20. 基于PLC通信方式的變頻開環調速

21. 基于觸摸屏控制方式的基本指令編程練習

22. 基于觸摸屏控制方式的數碼顯示控制

（五）網絡通訊綜合實訓

23. PLC與變頻器PROFINET通訊實訓

24. PLC、觸摸屏與變頻器通信控制

25. PLC主機之間PROFINET通訊實訓

26. PLC、變頻器、觸摸屏組網綜合應用實訓
