網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置

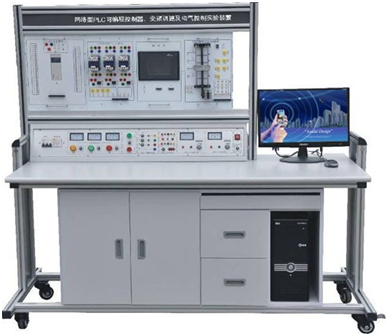

KCPLC-04G型網絡型PLC可編程控制器、變頻調速及電氣控制實驗裝置

（PLC、變頻器、觸摸屏、電氣控制）

一、概述

本裝置是專為目前我國各院校開設的《可編程控制器技術》、《可編程控制器及其應用》等課程實驗配套設計的，集可編程邏輯控制器、通信模塊、模擬量控制模塊、編程軟件、工控組態軟件、仿真教學軟件、實驗掛箱（變頻器控制、觸摸屏控制等）、實物等于一體。在本裝置上，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤。

二、特點：

1、裝置采用組件式結構，更換實驗?zāi)K便捷，如需要擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可，永不淘汰。

2、雙端口接線法：PLC主機與實驗?zāi)K掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高實驗者動手動腦能力，加深了解PLC的結構和功能，又可通過排線一次性連接，以提高實驗連線速度，與其他廠家單一連線法相比具有絕對的優越性。

3、實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，學生很快就能適應現場的工作。

4、采用三菱FX1N-40mR可編程序控制器，功能強大、性能優越，采用模塊化設計，組合靈活，用戶可根據不同的需要組成不同的控制系統。

5、組態棒圖教學，采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。

6、實驗項目齊全，含數字量、模擬量、變頻調速、觸摸屏、網絡通訊及電氣控制等。

7、PLC主機的網絡教學實驗：配有RS485網絡通信（也可選擇CC-Link通信，價格另議），教師端電腦（主站）分別跟16臺PLC主機（從站）進行直接通信實驗（即進行1：N通信），任一臺PLC主機（主站）跟7臺PLC主機（從站）進行直接通信實驗（即進行N：N通信）。

三、技術性能

1、輸入電源：三相四線（～380V±10%  50Hz）

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%（25℃）

3、裝置容量：300VA

4、重量：160Kg

5、外形尺寸：160×75×150 cm3

四、裝置構成

（一）電源
1、電源輸入:工作電壓380V±5%(50Hz)，輸入時指示燈亮。
2、電源輸出：有保險絲和漏電保護開關二級保護功能。輸出三相交流380V工作電壓有三只高精度電壓表指示 ，通過啟停按鈕控制三相交流電壓輸出。

A組:直流電壓+5V/3A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

B組:直流電壓24V/2A輸出，有高精度直流電壓表指示電壓輸出，過流自動保護功能。

C組:低壓直流穩壓電源，電壓+12V/-12V輸出，電流2A。

D組:0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。

E組:恒流源，提供0-20mA恒流源
  F組:單相市電輸出，供用戶自備儀器使用。

（二）控制屏：正面鋁合金大凹槽內上下設有導軌，實驗?zāi)K掛件在控制屏上位置可任意互換。

（三）實驗桌：鋁木結構，采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。

（四）JDS-01 PLC主機實驗組件：

1、三菱FX1N--40mR-001 AC/DC/繼電器，內置數字量I/O（24路開關量輸入，16路繼電器輸出）。

2、FX0N-3A模擬量模塊（2路模擬量輸入，1路模擬量輸出）。

3、FX2N-485-BD通信模塊，SC-09通信編程電源，采用RS485網絡通信。

（五）JDS-02繼電接觸器控制實驗掛箱（一）

提供交流接觸器、熱繼電器各2只，模擬燈泡1只，控制按鈕3只。

（六）JDS-03繼電接觸器控制實驗掛箱（二）

提供交流接觸器2只，時間繼電器1只，能耗制動變壓器、整流二極管、大功率電阻等。

（七）JDS-04 觸摸屏實驗掛箱

配有7英寸，昆侖通態256色液晶觸摸屏，帶有RS485通信接口。

（八）JDS-05 變頻器實驗掛箱 選用三菱FR-D720S/0。4KW

（九）溫度閉環控制掛箱

（十）A/D及D/A轉換掛箱

（十一）PLC001、交通信號燈PLC自動控制實驗掛箱
（十二）PLC002、攪拌器的PLC自動控制實驗掛箱
（十三）PLC003、LED數碼管顯示PLC自動控制實驗掛箱（實物）

（十四）PLC004、四層電梯的PLC自動控制實驗掛箱（實物）

（十五）PLC005、加工中心刀具庫選擇控制實驗掛箱（實物）
（十六）PLC006、藝術彩燈造型的PLC控制實驗掛箱
（十七）PLC007、電機的自動控制實驗掛箱（實物）

（十八）PLC008、步進電機的PLC控制實驗掛箱（實物）

（十九）PLC009、模擬電視發射塔實驗掛箱

（二十）PLC010、自動送料裝車系統實驗掛箱

（二十一）PLC011、自動售貨機實驗掛箱
（二十二）PLC012、自動成型系統實驗掛箱

（二十三）PLC013、水塔自動供水系統實驗掛箱

（二十四）PLC014、郵件自動分揀系統實驗掛箱

（二十五）PLC015、自動洗衣機系統實驗掛箱

（二十六）PLC016、電鍍系統實驗掛箱

（二十七）三相鼠籠和電動機  380V  Y /△接法  2臺

（二十八）基礎實驗掛箱

五、實驗內容

1．與、或、非邏輯功能實驗                  24．觸摸屏的基本指令演示

2．定時器、計數器功能實驗                  25．觸摸屏的LED數碼顯示控制

3．跳轉、分支功能實驗                      26．觸摸屏控制的三相鼠籠異步電機變頻調速控制

4．移位寄存器實驗                          27．變頻器功能參數設置與操作實驗

5．?dāng)?shù)據處理功能實驗                        28．觸摸屏的溫度PID控制

6．微分、位操作實驗                        29．三相異步電機的變頻開環調速實驗

7．A/D、D/A轉換                           30．基于PLC通信方式的變頻器開環調速

8．交通信號燈PLC自動控制實驗              31．基于PLC通訊方式的變頻器閉環調速

9．?dāng)嚢杵鞯腜LC自動控制實驗                32．基于PLC模擬量方式的變頻器閉環調速

10．LED數碼官顯示PLC自動控制實驗         33．三相鼠籠異步電機點動控制

11．四層電梯的PLC自動控制實驗            34．三相鼠籠異步電機具有自鎖的正轉控制線路

12．加工中心刀具庫選擇控制實驗            35．三相鼠籠異步電機聯鎖的正反轉控制

13．藝術彩燈造型的PLC控制實驗            36．三相鼠籠異步電機帶延時正反轉控制

14．電機的自動控制實驗                    37．三相鼠籠異步電機Y/△轉換起動控制

15．步進電機的PLC控制                    38．接觸器控制串電阻起動控制線路

16．模擬電視發射塔實驗實驗                39．延時控制串電阻降壓起動線路

17．自動送料裝車系統控制實驗              40．C620車床電氣控制線路

18．自動售貨機實驗                        41．MCGS組態棒圖實驗教學

19．自動成型實驗                          42．利用已編好組態棒圖，對以上任何實驗進行動

20．水塔自動供水控制系統實驗                  態跟蹤教學實驗

21．郵件自動分揀實驗                      43．針對實驗項目的具體要求學生自行編輯態棒圖

22．自動洗衣機控制系統模擬實驗               進行實驗

23．電鍍過程控制實驗

六、配置清單
