光機電一體化控制實訓裝置

光機電一體化控制實訓裝置

一、實訓裝置的全面構成

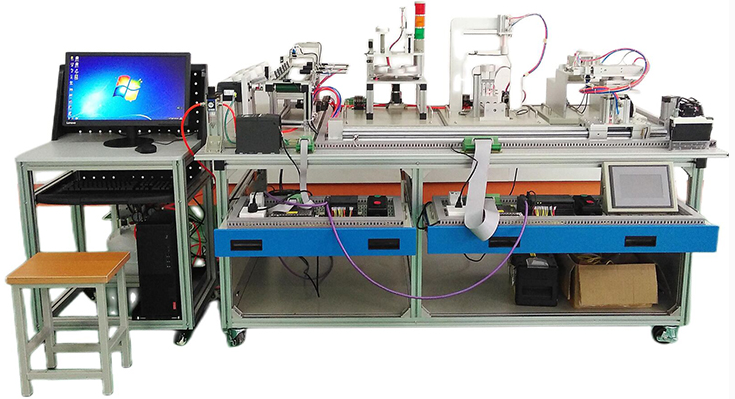

光機電一體化控制實訓裝置，作為一個綜合性的教學實訓平臺，其構成極為豐富。主要包括鋁合金導軌式實訓臺，其上搭載了一系列核心組件，如典型的機電一體化設備機械部件、PLC模塊、變頻器模塊、按鈕模塊和電源模塊等。此外，模擬生產設備實訓模塊、接線端子排、多種傳感器以及計算機等關鍵設備也一應俱全。

這種開放式和拆裝式的結構設計，使得實訓裝置在機械部件組裝方面展現出極大的靈活性。用戶可以根據現有的機械部件組裝出所需的生產設備，或者添加新的機械部件來組裝其他類型的生產設備。這種靈活性使得實訓裝置能夠完全按照教學或競賽的要求，組裝出具有實際生產功能的機電一體化設備。

實訓裝置的模塊設計同樣出色，采用了標準結構和抽屜式模塊放置架，使得模塊的互換性極強。模塊內容的選擇也充分考慮到生產性和學習性的整合，方便教學或競賽時根據需要選擇合適的模塊。

二、實訓裝置的技術參數詳解

光機電一體化控制實訓裝置的技術參數是衡量其性能的重要指標。其中，交流電源采用三相五線制，電壓為AC 380V±10%，頻率為50 Hz，確保了設備在穩定電源供應下的正常運行。同時，設備在-10～40 ℃的溫度范圍和≤90%（25℃）的環境濕度下均能正常工作，顯示了其良好的環境適應性。

在外形尺寸方面，實訓裝置的長×寬×高為1200×800×1500 mm，緊湊而合理的設計使得設備在占用空間上更加經濟。而整機功耗≤1.5 kW，有效降低了能源消耗，符合節能環保的要求。

安全保護措施是實訓裝置不可忽視的一環。該裝置具有接地保護和漏電保護功能，確保了設備在運行過程中的安全性。同時，采用高絕緣的安全型插座和帶絕緣護套的高強度安全型實驗導線，進一步提升了設備的安全性能。

三、實訓裝置的結構特點

實訓裝置的結構設計同樣值得關注。鋁合金導軌式實訓臺為各種設備和模塊的安裝提供了穩定的基礎。PLC模塊的I/O端子、變頻器的接線端子以及各常用模塊與PLC的連接端子均與安全插座連接，方便用戶進行電路連接。同時，指令開關、光電開關、傳感器和指示元件的電路則通過端子排進行連接，這種插拔線連接電路與端子牌連接電路相結合的方式，既保證了學生基本技能的訓練效果，又確保了電路連接的快速、安全和可靠。

此外，實訓裝置還配備了觸摸屏模塊、PLC模塊及變頻器模塊等高端設備，為用戶提供了更加便捷和高效的操作體驗。同時，電源模塊、按鈕模塊和一體化接線排等關鍵組件的配備也進一步提升了設備的整體性能。

在實訓模塊方面，井式上料機構、氣動機械手裝置、加工機構、物件包裝機構和物料分揀裝置等模塊的加入，使得實訓裝置能夠模擬真實生產線上的各種動作和流程，為用戶提供更加真實的操作體驗。這些模塊的設計充分考慮了生產實際和教學需求，使得用戶在實訓過程中能夠更好地掌握機電一體化技術和電氣自動化技術的相關知識。

四、光機電一體化控制實訓裝置實訓內容：

1、氣動系統的安裝與調試項目：

選用該裝置配置的單出桿氣缸、單出雙桿氣缸、旋轉氣缸等氣動執行元件和單控電磁換向閥、雙控電磁換向閥和磁性開關等氣動控制元件，可完成下列氣動技術的工作任務：

項目一 氣動方向控制回路的安裝；

項目二 氣動速度控制回路的安裝；

項目三 擺動控制回路的安裝；

項目四 氣動順序控制回路的安裝；

項目五 氣動機械手裝置的安裝；

項目六 氣動系統安裝與調試；

2、電氣控制電路的安裝和PLC程序編寫項目：

選用該裝置配置的PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列PLC應用技術工作任務：

項目七 電動機正反轉控制電路的連接與控制程序編寫；

項目八 電動機調速控制電路的連接與控制程序編寫；

項目九 氣動方向控制程序編寫；

項目十 氣動順序動作控制程序編寫；

項目十一 氣動機械手控制程序編寫；

項目十二 皮帶輸送機控制程序編寫；

項目十三 機電一體化設備控制程序編寫；

項目十四 自動生產線控制程序編寫。

3、機電設備安裝與調試項目

選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：

項目十五 傳動裝置同軸度的調整；

項目十六 皮帶輸送機的安裝與調整；

項目十七 搬運機械手設備安裝與調試；

項目十八 物件分揀設備的安裝與調試；

項目十九 送料設備的安裝與調試；

項目二十 自動生產線設備安裝與調試。

4、自動控制系統安裝與調試項目

選用該裝置配置的機電一體化設備部件、PLC模塊、變頻器模塊和指令開關、傳感器等，可完成下列機電設備安裝和機電一體化技術的工作任務：

項目二十一 多種傳感器的安裝與調試；

項目二十二 機械手的自動控制；

項目二十三 皮帶輸送機的自動控制；

項目二十四 機電一體化設備的自動控制；

項目二十五 PLC控制系統的安裝與調試；

項目二十六 自動生產線的安裝與調試。

5. PLC工業通訊網絡的安裝及調試

系統選用三菱PLC主控制器，配合FX1N-485BD網絡模塊，基于本網絡通信功能，可完成下列工業現場總線通信技術訓練任務：

項目二十七N:N網絡的硬件連接、調試

項目二十八N:N網絡參數設置、調試

項目二十九基于多臺PLC的復雜網絡數據讀寫程序編寫與調試

五、光機電一體化實訓考核裝置的配置：
