直流調速實訓考核柜

KCBT-01型直流調速（調壓）實訓考核柜

具體以實物配置為準

一、概 述

    該設備能滿足學校對技師和高級維修電工的培訓及技能考核之所需，也可作為普通高?！半娏﹄娮蛹夹g”、“電力拖動自動控制系統”、“直流調速”等課程的實訓設備?？梢酝瓿蓭щ娏鹘刂关摲答佫D速單閉環、電流單閉環和電壓、電流雙閉環調速實訓，通過設置故障的方式，也可以完成自動化方面的實訓考核。

二、適用范圍

    本裝置涵蓋了各高等院校和高職高專等所開設的“直流調速”、“電機控制”及“電力拖動自動控制系統”等專業課程所要求的實訓項目。

三、技術性能

1.輸入電源: 三相四線(或三相五線)～380V±10% 50Hz

2.工作環境: 溫度-10℃～+40℃　相對濕度＜85%（25℃）海撥＜4000m

3.裝置容量：＜1.5kVA

4.外形尺寸：850cm×70cm×180cm

四、基本配置

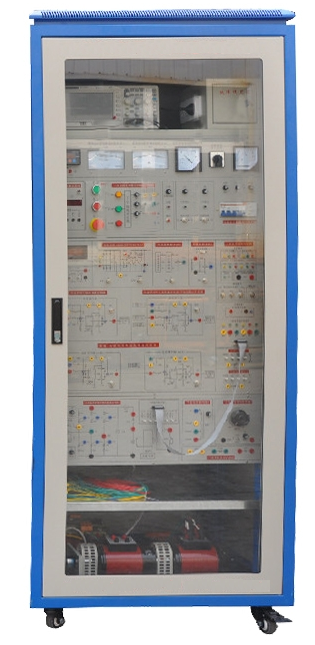

1.工業控制柜（設有玻璃門、直觀清晰）
控制柜最上部為示波器放置區和設故箱，中間部分為電源控制部分，實訓接線區和相應的監控儀表，裝有±300V直流電壓表、±2.0A直流電流表和數字轉速表用于指示直流電機的運行狀態，控制柜下部裝有三相同步變壓器、三相電流互感器和功率晶閘管模塊等。

2.直流電機組

實訓控制柜配置直流電動機、發電機、 測速系統，具體參數如下：

（1）直流電動機（額定電壓：220V；額定功率：185W；額定電流：1.10A；額定轉速：1500r/min）

（2）發電機（額定電壓：220V；額定功率：240W ；額定電流：1.1A；額定轉速：1500r/min）

電動機轉軸還裝有測速反饋系統，給調速系統提供相應的轉速信號。

3.電阻負載
設備還配套一套功率可調電阻器，接直流發電機的電樞回路，調節負載電阻大小即改變了電動機的輸出轉矩

五、實訓項目

  1.開環系統參數調試
   (1)同步信號觀測
   (2)鋸齒波斜率整定
   (3)初始角度整定
   (4)最小整流角最小逆變角整定
   (5)三相全控整流電路

 2.閉環系統參數調試
   (1)電壓反饋系數整定
   (2)電流反饋系數整定
   (3)轉速反饋系統整定
   (4)電流截止負反饋整定

 3.電流單閉環調速系統

 4.轉速單閉環調速系統

 5.帶電流截止負反饋轉速單閉環調速系統

6.轉速、電流雙閉環調速系統

7.電壓，電流雙閉環調速系統

六、故障設置功能

1.模擬三相同步信號缺相

2.模擬晶閘管觸發電路故障

3.模擬電壓單閉環調速系統中調節器故障

4.模擬轉速單閉環調速系統中調節器故障

5.模擬雙閉環調速系統中轉速調節器故障

6.模擬雙閉環調速系統中電流調節器故障

 整套設備可以設置獨立的8個故障點，通過多個故障點排列組合，可模擬更多的故障情況。
