工業自動化及電氣控制綜合實訓裝置

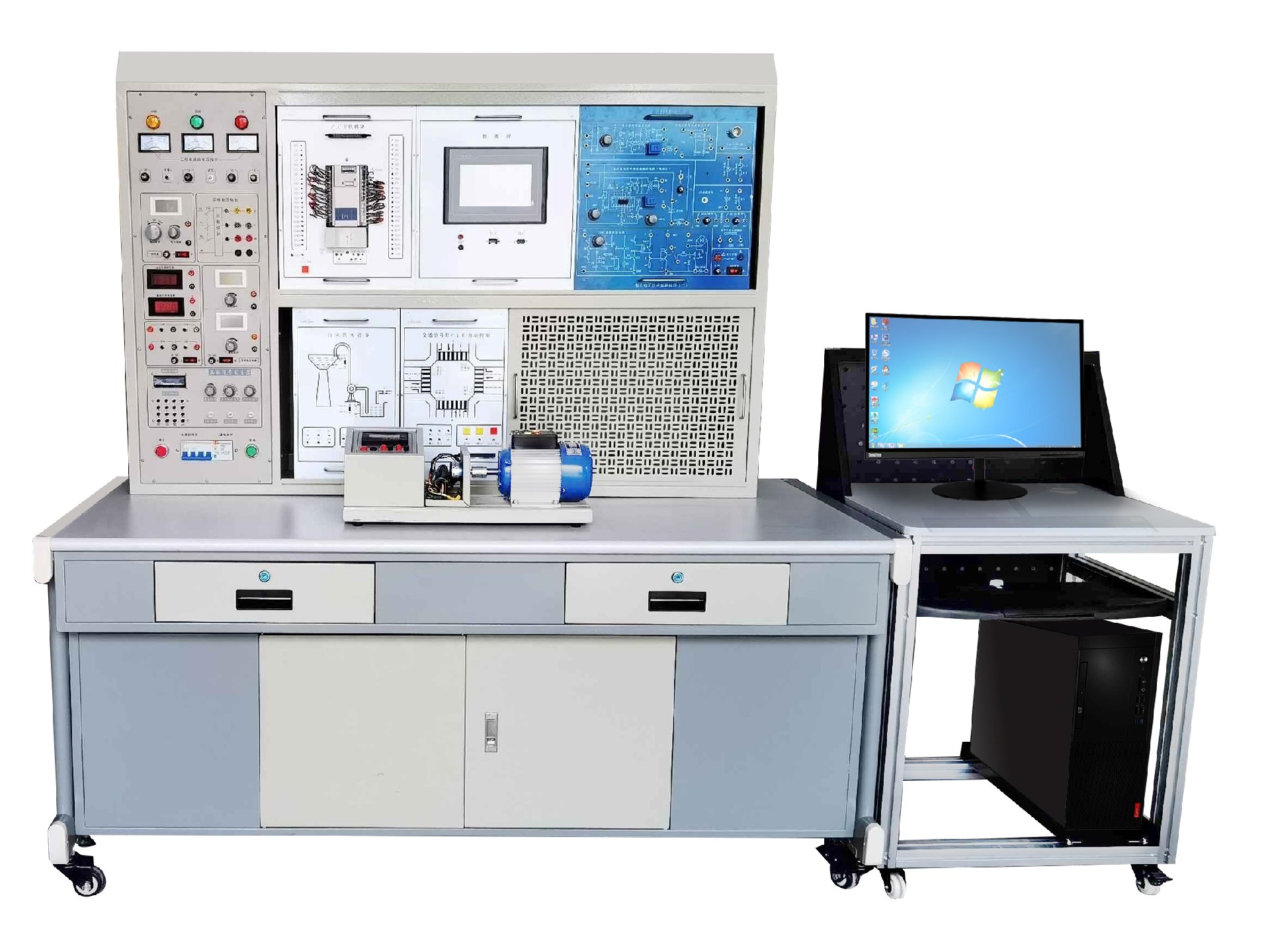

KCBC-08E型工業自動化及電氣控制綜合實訓裝置

工業自動化及電氣控制綜合實訓裝置是結合當前我國工業自動化應用技術及器件技術的發展，充分考慮實用性、先進性。裝置采用模塊式結構，實訓掛箱包含PLC主機掛箱、變頻器掛箱、觸摸屏掛箱、PLC模擬負載掛箱、直流電機、步進電機實訓裝置、伺服電機實訓裝置、實訓網孔板掛箱及豐富的驗證演示裝置。實訓內容包括PLC的基礎實訓、PLC綜合實訓，變頻器的認識、操作、參數設定及通訊實訓，觸摸屏的認識、操作應用實訓，步時電機應用實訓，伺服電機控制實訓等，實訓項目豐富、綜合性強、緊跟世界工業自動化發展潮流。

一、產品特點

1.模塊式結構，掛箱更換方便，便于組織各種實訓項目及擴展新的實訓功能。

2.適合就業前及崗前綜合技能訓練，適合高級工技能培訓考核。

3.能進行小型工程項目設計、設備選型、安裝調試、操作模擬。

4.只需三相四線交流電源即可投入使用，實訓資源豐富、綜合性強，有效節約實訓用房。

5.安全性高，除配備電壓型和電流型漏電保護器外，裝置設有單片機全程監控的過載或短路軟件截止保護功能，確保設備和人身安全。

二、技術性能

1.輸入電壓：三相四線制～380V±10%  50Hz

2.工作環境：溫度范圍-5℃～+40℃，相對濕度＜85%（25℃）

3.裝置容量：＜1.5KVA

4.外形尺寸：2500mm×700mm×1680mm

三、裝置配備

（一）電源、信號源、儀器控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板。為實訓提供交流電源、直流電源、信號源、測試儀表、安全保護等。具體功能如下：

1、主控功能板

（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。

（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓。

★（3）實驗室智慧用電安全控制系統

智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。

1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！

2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。

3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能?？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！

4）后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間?、?、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。

5）報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。

6）用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

現場需對功能逐一演示，提供有效、權威的證明文件，證實該產品的可靠、安全、先進性。

（4）裝有～220V輸出安全插座，為外部儀器提供安全工作電源。

2、直流電源

（1）一路直流0-30V連續可調直流電源、內置式繼電器自動換檔，多圈電位器連續調節，具有預設式限流保護功能，最大電流2A。

（2）提供±12V、+5V、+24V直流穩壓電源，均有短路保護功能。

（3）恒流源一路：0-500mA連續可調，分2mA、20mA、500mA三檔，具有輸出開路，短路保護功能。

 ★3、DDS功率型函數發生器/頻率計：

（1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

（2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

（3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

（4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

（5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

（6）頻率計最高測量范圍100MHz，自動換檔。

（二）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。設有抽屜和元器件儲存柜。

（三）實訓組件

1、PLC實訓組件

    配置三菱FX3U-48mR主機，集成數字量I/O（24路數字輸入，24路數字量輸出），F(xiàn)X2N-485BD通訊模塊，F(xiàn)X0N-3A模擬量模塊（2路輸入，1路輸出），SC-09通訊編程電纜及輸出轉接口、開關等。

2、PLC實訓模擬單元

3、變頻器實訓掛箱：

   配置三菱FR-D720S/0.4KW變頻器，帶有RS485通訊及BOP操作面板。

4、觸摸屏實訓掛箱：

   規格為7英寸，256色，了解工業觸摸屏的功能及使用方法，掌握PLC之間的通信知識，并掌握復位、置位、交替等功能鍵、圖形（曲線）顯示、動態畫面跟蹤在觸摸屏中的實現方法。

5、網孔板及器件：

   規格為420mm×600mm，在網孔板上學會電氣控制系統中各元器件的布局規劃、安裝、調試技能，接近工業現場。器件配有：交流接觸器3只、時間繼電器1只、按鈕3只、熱繼電器2只、斷路器1只、接線排20孔。

6、電機導軌及光碼盤測速系統：

  含光碼盤測速系統（配有光電編碼器）一套，導軌1幅，道軌平整度好，無應力變形，同心度好。

7、工控組態軟件一套：

  打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

8、PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）PLC編程訓練、PLC程序編寫測試等功能

（3）實現PLC運行模擬，對錯誤程序進行檢查

9、交流伺服電機及控制系統一套：功率600W，絕緣等級B級。

10、高壓無刷直流電機及控制系統一套：功率130W，絕緣等級B級。

11、交流電機一臺，380V  Y/△接法

12、傳感器實訓掛箱一個

13、電力電子實訓實訓掛箱一個

四、實訓項目

（一）PLC基本技能實訓

1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.PLC仿真實訓

（二）PLC模擬控制應用實訓

（三）PLC實物控制實訓

（四）PLC高級技能實訓（設計、安裝、調試及檢修）

（五）PLC、變頻器、觸摸屏綜合應用技能實訓

（六）PLC控制直流電機調速實訓

（七）PLC控制交流伺服電機實訓

（八）傳感器實訓：

   1．光電式傳感器的轉速測量實驗

   2．光電式傳感器的旋轉方向測量實驗

   3．溫度傳感器及溫度控制實驗（AD590）

   4．溫度傳感器溫度特性實驗（AD590）

   5．壓阻式壓力傳感器的特性實驗

（九）電力電子項目實訓

1.單結晶體管觸發電路（綜合應用項目）

2.晶閘晶閘管單相半控橋式整流電路（電阻負載）的調試與分析

3.晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究

4.IGBT管直流斬波電路的調試與分析

5.雙向晶閘管單相交流調（調光臺燈）電路的制作與調試（綜合應用項目）
