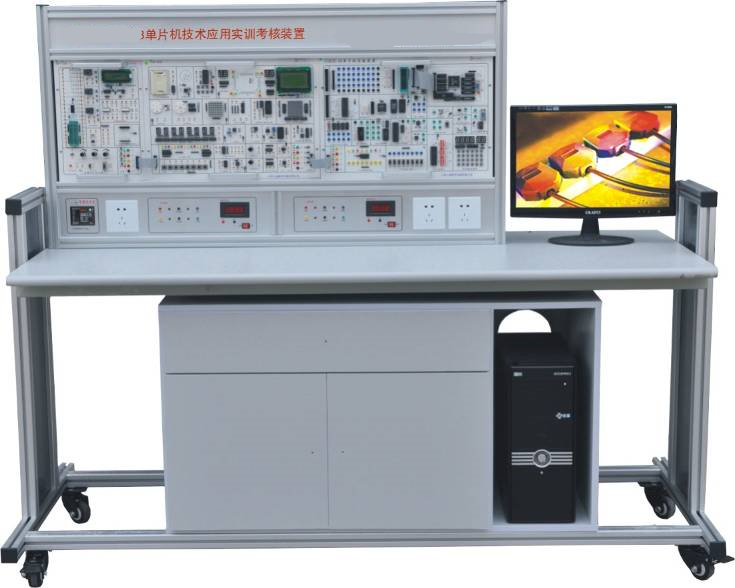

KCDPT-01型單片機技術應用實訓考核裝置
一、產品概述
“KCDPT-01型單片機技術實訓裝置”是根據“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓而研發的產品。適合高職院校、職業學校的《單片機原理與應用》，《單片機應用與實訓》等課程的教學實訓。通過本裝置可完成單片機的定時器、I/O輸入輸出、接口擴展、鍵盤控制、數據顯示、數據采集、數據通訊等實訓，配備有專業的硬件仿真器、ISP在線下載器，并提供完善的實驗例程，是各大中專院校、職業學校單片機教學、課程設計以及科研開發的理想設備。實訓內容包括MCS-51單片機基礎應用能力訓練、綜合應用能力訓練。
二、裝置特點
（1）仿真器：系統標配有USB接口Keil51仿真器或選配DICE-3000和其它型號仿真器。
1、Keil51仿真器是目前同行業功能完整，性能穩定，技術先進的全USB接口仿真器。兼容KEILC51 UV2 調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容。支持夭折功能可仿真各種51指令兼容單片機，ATMEL、WINBOND、INTEL、SST、ST等等。
2、不占資源，無限制真實仿真（32個IO、串口、T2可完全單步仿真），真實仿真32條IO腳，包括任意使用P30和P31口。
3、USB接口，無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用。三CPU設計，采用仿真芯片＋監控芯片＋USB芯片結構，在仿真狀態下仿真芯片被完全凍結，可以100%重現CPU所有特性，即總線I/O口。
4、下載仿真通訊急速115200BPS，也是KEIL支持的最高速度,相比以前版本提高一個數量級(10倍以上)，單步運行如飛。
（2）ISP在線下載：實驗系統配有ISP在線下載接口，并標配USB接口下載電纜線，可直接燒錄AT89S5X單片機和AVR單片機。2、采用接口電路模塊化、CPU開發式結構，所用I/O口和資源全部引出開放；外圍模塊完全獨立開放，學生可以對各個應用接口電路進行單獨實訓，也可以組合多個應用接口電路進行綜合應用實訓。
3、提供了豐富的接口電路，如開關輸入/輸出、陣列式鍵盤、LED顯示、液晶顯示、A/D轉換、D/A轉換、RS232通信、RS485通信、5CAN總線通訊接口、以太網TCP/IP協議接口實驗、USB2.0通訊接口實驗、電機控制、溫度采集，紅外收發等，這些單片機接口電路涵蓋了MCU的各個領域。
三、技術性能
1、輸入電源：?jiǎn)蜗嗳€220V±10% 50HZ
2、工作環境：溫度-10℃~+50℃ 相對濕度<85%（25℃） 海拔<4000m
3、絕緣電阻：大于3MΩ
4、裝機容量： 200VA
5、外形尺寸：1500×700×1500mm，以產品實物為準。
6、安全保護：具有漏電保護裝置，安全符合國家標準。
四、實訓裝置基本配置及功能
實訓裝置由控制屏、實訓掛箱、實訓桌、實訓禮包組成。
（一）控制屏
1、直流電源：+5V（5A）、-5V（1A）、+12V（1A）、-12V（1A）各一組。
2、實訓掛箱有DP-51、DP-600、DP-700，具體模塊配置如下表：
輸入接口 | 單次脈沖源，8路固定脈沖源 | 接口電路 | 單片機最小應用系統 |
八位邏輯電平（開關輸入） | 74LS164串行轉換并行接口 | ||
時鐘發生器 | 74LS165并行轉換串行接口 | ||
查詢式鍵盤 | 74LS138譯碼器接口 | ||
陣列式鍵盤 | 擴展輸入74LS245接口 | ||
撥碼開關 | 擴展輸出74LS273接口 | ||
兩路直流可調電源 | 8279鍵盤顯示接口 | ||
輸出接口 | 24位邏輯電平顯示 | I2C總線接口 | |
8位串行靜態LED顯示模塊 | MAX813看門狗接口 | ||
6位動態掃描LED顯示模塊 | 8155并行擴展接口 | ||
16*16點陣顯示 | 8255并行擴展接口 | ||
8*8雙色點陣顯示 | 8253定時器/計數器擴展接口 | ||
128*64液晶顯示 | 8251異步串行通訊擴展接口 | ||
2.4寸320X240彩色觸摸屏(含SD卡模塊) | PCF8563實時時鐘 | ||
3組繼電器控制模塊 | ISD1730語音錄放（含麥克風） | ||
音頻驅動、蜂鳴器驅動 | 8組光耦隔離模塊 | ||
邏輯筆顯示 | IC串行鍵盤顯示控制器Zlg7290。 | ||
數據轉換 | 串行A/D轉換接口 | 存儲器 接口芯片 | 93C46串行EEPROM |
串行D/A轉換接口 | 27512并行EEPROM | ||
并行A/D轉換接口 | 62256數據存儲器RAM | ||
并行D/A轉換接口 | AT24C02串行EEPROM | ||
MC14433轉換接口 | 常用外設 | DS18B20溫度傳感器及溫度控制 | |
F/V轉換接口 | 紅外收發 | ||
V/F轉換接口 | 直流電機驅動（實物） | ||
通信接口 | RS-232通信接口 | 四相步進電機驅動（實物） | |
RS-485通信接口 | PWM脈寬調制 | ||
功能模塊 | 計數器/頻率計，液晶顯示 | 應用電路 | 汽車信號燈/交通燈模擬 |
信號源 | 方波、三角波、正弦波 | CAN總線通訊接口實驗 | |
以太網TCP/IP協議接口實驗 | |||
USB2.0通訊接口實驗 |
五、實驗項目
（一）軟件實訓：
1．清零程序 3．拼字程序 5．?dāng)?shù)據排序?qū)嶒?yàn) 7．無符號雙字節快速乘法子程序 9．多分支程序 | 2．拆字程序 4．?dāng)?shù)據區傳送子程序 6．查找相同數據個數 8．多分支程序 10．電腦時鐘實驗 |
（二）硬件模塊實訓：
11．P1口亮燈實 12．P1口轉彎燈實驗 13．P3.3口輸入，P1口輸出實驗 14．工業順序控制實驗 15．8255 A、B、C口輸出方波實驗 16．8255 PA口控制PB口 17．8255控制交通燈 18．簡單I/O擴展實驗 19．并行ADC 0809轉換實驗 20．并行DAC 0832轉換實驗 21.串行A/D TLC549轉換實驗 22.串行10位D/A TLC5615轉換實驗 23．MC14433并行A/D轉換實驗 24．8279鍵盤顯示實驗 25.I2C儲存卡讀寫實驗 26.語音芯片ISD1730控制實驗（錄音） 27.語音芯片ISD1730控制實驗（放音） 28.繼電器控制實驗 29.步進電機控制 30.8253方波實驗 31.小直流電機調速實驗 32．雙色LED點陣實驗 33.16*16 LED點陣顯示實驗 34.128*64 LCD液晶顯示實驗 35.8250可編程異步通訊接口實驗 | 36.8251可編程通訊接口實驗 37.單片機RS232/485串行發送實驗 38.單片機RS232/485串行接收實驗 39.DS18B20單總線溫度測量實驗 40.紅外線遙控收發實驗 41.PCF8563 I2C日歷時鐘實驗 42.MAX813看門狗實驗 43.PWM脈寬調制實驗 44.74LS164串并轉換 45.74LS165并串轉換 46.AT24C02 I2C總線存儲器讀寫實驗 47.串行存儲芯片93C46讀寫實驗 48.電子音樂演奏實驗 49.LM331 F/V轉換實驗 50.LM331 V/F轉換實驗 51.8位靜態顯示器實驗 52.6位動態顯示器實驗 53.光耦隔離模塊實驗 54.模擬十字路口交通燈實驗 55.CAN總線通訊接口實驗 56.以太網TCP/IP協議接口實驗 57.USB2.0通訊接口實驗 58.IC串行鍵盤顯示控制器Zlg7290。 59.2.4寸320X240彩色觸摸屏 |
