自動扶梯教學模型實訓裝置

KCDT-08C型自動扶梯教學模型實訓裝置（簡易型）

一、設備概述

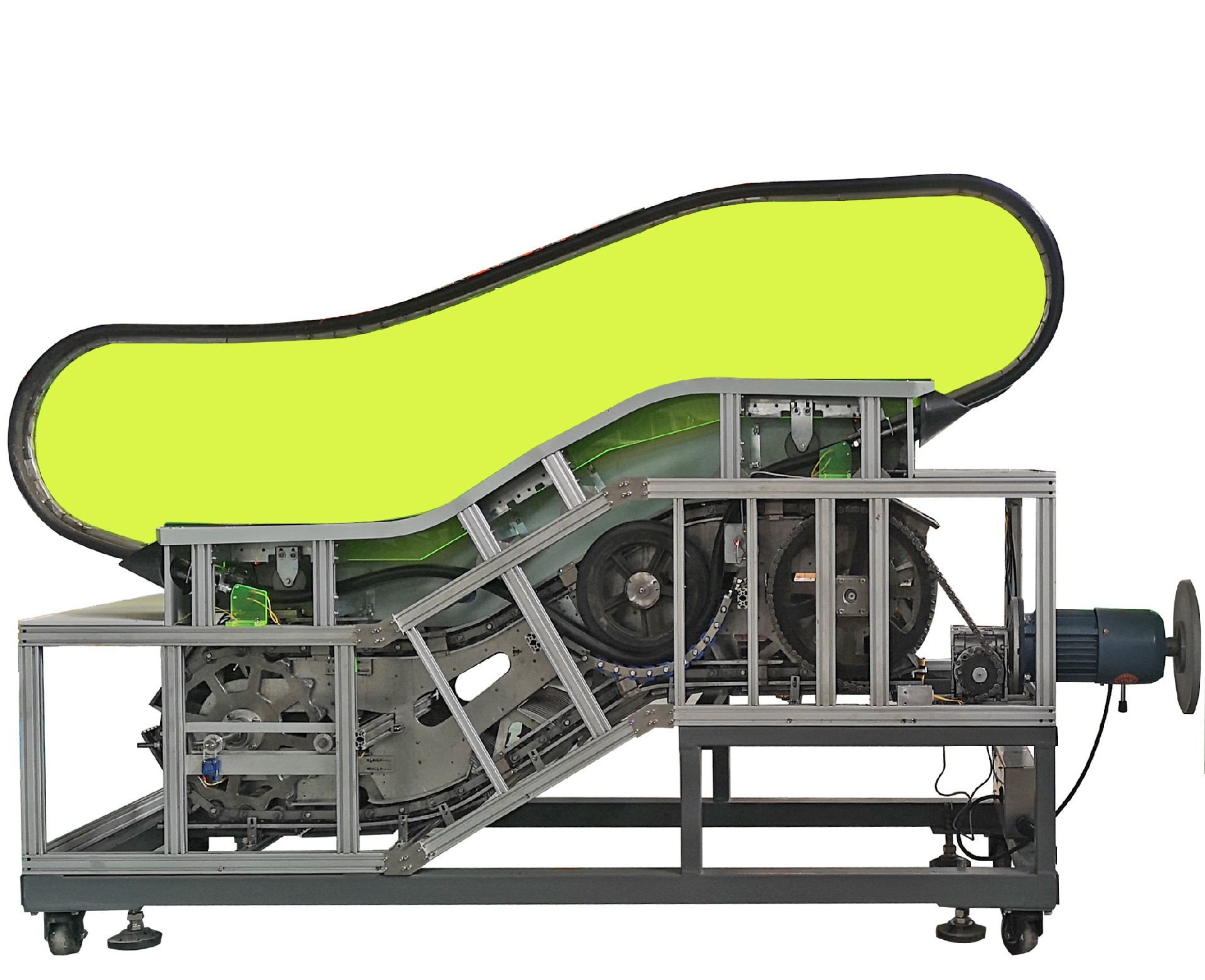

1.自動扶梯模型實訓考核裝置，是根據商用自動扶梯的維護和保養要求開發的一種實訓平臺。適合于各類職業院校和技工學校的自動扶梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。整個裝置采用鋁合金型材骨架、曳引裝置、鋁合金驅動裝置、扶手驅動裝置、梯路鋁合金導軌、梯級傳動鏈、梳齒前沿板、繼電器控制系統等部分組成。

2.整個扶梯模型安裝在移動車上可以方便實現移動、旋轉，方便教學。

二、技術參數

1、輸入電源：三相四線（或三相五線）AC380V±10%，工頻50Hz；

2、工作環境：環境溫度為-5℃～+40℃，相對濕度＜85%（25℃）；

3、整機容量：≤1.5kVA；

4、模型尺寸：2150mm（長）×770mm（寬）×1600mm（高）；

5、提升高度：300mm；

6、梯級結構：寬300mm，ABS注塑成型，拆裝式結構

7、運載能力 ：20KG

8、驅動方式：三相異步電動機正反轉控制；

三、曳引裝置（驅動）

由交流電機、專用減速器、制動器、手動盤車和傳動齒輪等組成。

四、驅動鏈輪裝置

1、傳動齒輪采用10mm厚鋁合金板材數控精加工而成，精度高重量輕，不生銹，

2、梯級鏈條采用1mm厚不銹鋼制作主，鋁制銷軸，傳動平穩，不起銹。

五、梯級（踏板）鏈輪張緊裝置

采用彈簧式張緊裝置，使梯級鏈條始終保持張緊狀態，及時抵消在可控范圍內因梯級伸長而造成梯級（踏板）等相關部件的偏離、晃蕩、沖撞與噪聲。本裝置全部采用鋁合金板材制作。

六、扶手帶驅動裝置

由扶手齒輪、扶手摩擦輪、張緊輪、托輥輪、壓輥輪、托帶鏈、回轉鏈行扶手導軌組成扶手帶動力系統。

七、設備主要配置
