工業型液壓PLC與透明液壓繼電器控制綜合實訓裝置

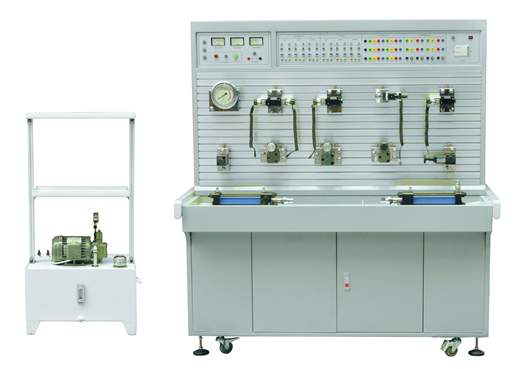

KCYCM-06型工業型液壓PLC與透明液壓繼電器控制綜合實訓裝置

一、概述：

工業型液壓PLC控制與透明液壓繼電器控制綜合實訓裝置采用“二合一”結構，配備兩套實驗設備，一套為工業液壓與PLC實訓平臺，另一套為透明液壓傳動實訓平臺，工業液壓配有獨立的PLC電氣控制與繼電器控制，透明液壓配有獨立繼電器控制。

同一套裝置既可以分別獨立進行工業液壓控制、透明液壓控制的相應基本同路及其應用實驗，又可以進行PLC編程及應用控制實驗，適用于“液壓傳動與控制”、“液壓與氣壓傳動”、“氣動技術”等相關課程的教學實訓。

二、工業液壓傳動部分技術參數及指標：

集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。

三、技術參數：

1、輸入電源：三相五線，380V．允差±l0%，50Hz。

2、直流電源：DC24V

3、裝置容量：<2kVA。

4、定量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。

5、主機選用三菱FX1S-20MR主機，主機為12點開關量輸入／8點開關量輸出配有控制模塊：電源模塊，繼電器控制模塊，控制按鈕模塊等。

6、電機：額定電壓380V．額定功率0.75kW，絕緣等級B

7.液壓泵站：最大容積90L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、耐震不銹鋼壓力表，L-HL46號液壓油。

配有中高壓液壓元件：

四、液壓元器件清單：

五、可以完成的實訓項目：

可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下:

1、單級調壓回路

2、多級調壓回路

3、減壓回路

4、卸荷回路

5、進油節流調速回路

6、回油節流調速回路

7、旁油節流調速回路

8、液壓缸差動連接的快速運動回路

9、調速閥短接速度換接回路

10、調速閥串聯的速度換接回路

11、調速閥并聯的速度換接回路

12、用換向閥的換向回路

13、用“O”型機能換向閥的鎖緊回路

14、用液控單向閥的鎖緊回路

15、用順序閥控制的順序動作回路

16、用壓力繼電器控制的順序動作回路

17、用行程開關控制的順序動作回路

18、用調速閥控制的同步回路

六、透明液壓傳動部分技術及指標：

1、電源：AC220V  50Hz

2、直流電源：輸入AC220V  輸出DC24V/2A

3、液壓實驗油泵電機功率：250W  配有專用的穩壓直流電機調速器

   調速范圍：0－1700r/min

4、實驗工作時離液壓實驗臺1.5m遠處噪聲≤58dB。

5、實驗油路液流壓力要求需0.3－0.8Mpa（油泵最高壓力：Pmax=2.5Mpa）

6、電磁換向閥：AC220V   吸力3Mpa

7、實驗臺外型尺寸：1520mm×1000mm×1800mm

七、主要特點

1、透明液壓傳動演示系統主要由實訓桌、實訓臺、液壓元件和電器控制器件等組件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。

3、備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。

4、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實驗組裝回路快捷、方便。

5、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。。

八、液壓基本實驗的換向回路

1、用手動換向閥的換向回路。

2、用中位機能換向閥的用鎖回路。

3、用液控平向閥的閉鎖回路。

4、壓力調定回路。

5、二級壓力控制回路。

6、用減壓閥的減壓回路。

7、用增壓缸的增壓回路。

8、用H型換向閥的卸載回路。

9、進油節流調速回路。

10、回油節流調速回路。

11、調速齒輪泵的換向調速回路。

12、調速齒輪泵和調速閥組成的復合調速回路。

13、流量閥短接的速度換接回路。

14、用調速閥串連聯的二次進給同路。

15、用調速閥并聯的二次進給同路。

16、用順序閥的順序動作回路。

17、用壓力繼電回的順序動作回路。

18、用行程開關控制的順序動作回路。

19、用行程換向閥的順序動作回路。

20、串聯液壓缸的同步回路。

21、用先導型溢流閥控制的換向回路。

九、透明液壓配置清單

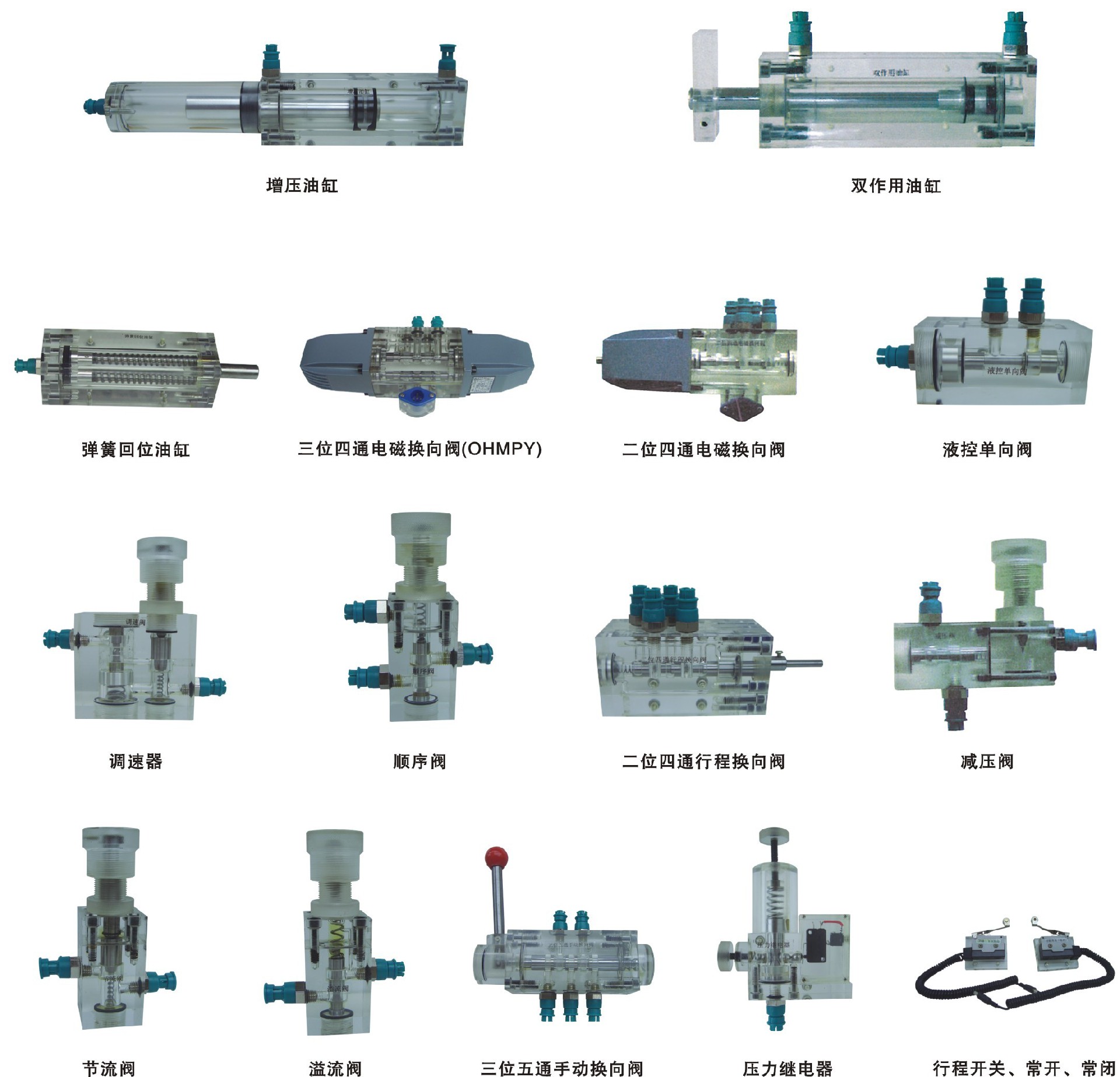

十、液壓元件
