透明液壓裝載機PLC控制實訓裝置

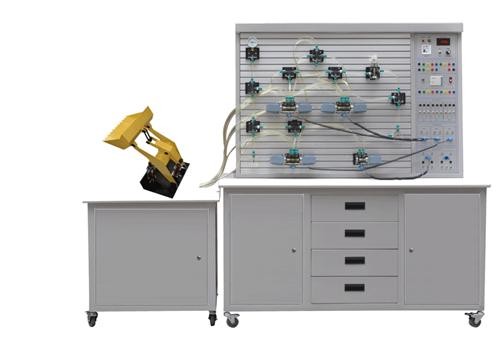

 KCYCM-08D型透明液壓裝載機PLC控制實訓裝置

一、概述：

裝載機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工程等土石方施工及礦山采掘等行業。液壓裝載機仿真模型具有體積小、重量輕、操作方便和遠距離操縱等優點，其目的是引導學生進行積極思維、創新設計、培養學生綜合設計能力和實踐動手能力一種新型綜合實驗臺設備。

二、技術參數

  1、電源：AC220V  50HZ

  2、直流電源輸入AC220V  輸出DC24V/3A

  3、可編程控制器（PLC）：三菱FX1S－20MR主機  12輸入 8輸出（繼電器輸出方式）

  4、液壓實驗泵電機功率：250W， 調速范圍0－1500r/min，液壓泵工作時噪聲≤58dB，

    演示實驗油路液流要求壓力僅需0.3-1.3Mpa (油泵最高壓力：Pma＝.5Mpa)

  5、電磁換向閥：AC24V   吸力3Mpa

  6、實訓桌外型尺寸：1500mm×700mm×1750mm

  7、實訓臺外形尺寸：750mm×650mm×1350mm

三、主要特點:

 1、透明液壓PLC控制實訓裝置（裝載機液壓實訓臺）主要由實訓桌、控制實訓臺、裝

    載機實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。

 2、透明液壓PLC控制實訓裝置（裝載機液壓實訓臺）是將液壓叉車的結構原理能夠搬到

    課堂上學習的一種現代化教學產品，裝載機機身采用進口透明有機玻璃制作，耐腐蝕，

    抗磨性能好，長久不變色，透明直觀，演示效果逼真。

  2、柜體采用1MM厚的SPCC冷扎板制作，堅固美觀，表面采用中溫磷化防銹漆，靜電噴涂。

  3、柜體裝有四個萬向輪，方便設備的搬運與拆卸。

  4、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安

     放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快

     換接頭，拆接方便，不漏油。

  5、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，

     同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。

  6、實驗控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC

     可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

四、學習目的:

1、 裝載機機構及工作原理展示；

2、 液壓工業應用領域的認識與了解；

3、 液壓回路的搭接實訓等;

4、 可完成鏟斗轉動、動臂升降等動作;

五、配置清單：
