便攜式氣動傳動基礎實訓箱

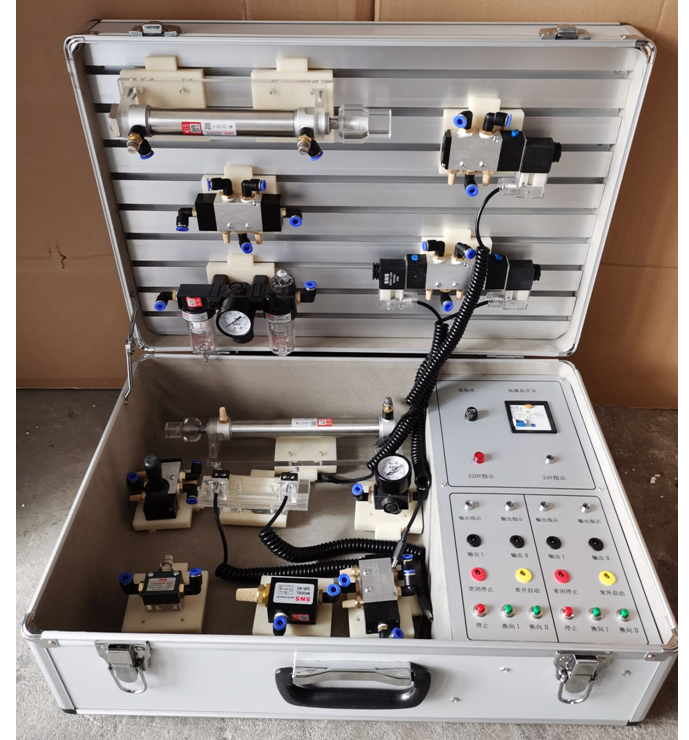

KCYCM-10A型便攜式氣動傳動基礎實訓箱

一、概述

便攜式氣動傳動基礎實訓箱是根據《液壓與氣壓傳動》、《氣動控制技術》等，是我公司根據各大專院校機電一體化對氣、電、液控制的教學大綱要求，氣動與繼電器控制實訓設備的優點，采用了開放型綜合實訓箱結構，使氣動原理與自動控制理論得到有效的運用，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成。

氣動實訓元件均為工業型元件。掌握幾十種基本實訓回路的工作過程及原理。實訓回路組裝快捷、方便。簡單實用。

二、主要技術參數

1、輸入電源：220V．允差±l0%，50Hz；

2、控制電壓：DC24V；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、小型無油靜音空壓機：工作電源：AC220V；電機功率：550W公稱容量8L；

   額定輸出氣壓0.5Mpa；

6、外形尺寸：550mm×350mm×230mm；

三、實訓箱特點要求

1、實訓箱主要由鋁合金機箱、各種標準氣動工業元件、和電氣控制器件等

組成。

2、實訓箱結構緊湊、輕便實用，各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，學生可方便、隨意地將元件按放在實訓面板上，回路搭接采用快換接頭，布局靈活，拆接方便快捷。

3、實訓氣源壓力低，系統額定壓力為0.5 Mpa，電氣控制采用低電壓直流

24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。

4、實訓控制單元采用獨立的繼電器控制單元進行電氣控制，

5、能開設出壓力控制回路、方向控制回路、速度控制回路、順序動作回路等實訓項目，可帶進教室實訓演示。

四、氣動基本實訓回路

1、單作用氣缸的換向回路

2、雙作用氣缸的換向回路

3、單作用氣缸速度控制回路

4、雙作用氣缸單向調速回路

5、雙作用氣缸雙向調速回路

6、速度換接回路

7、緩沖回路

8、二次壓力控制回路

9、單缸單往復控制回路

10、卸荷回路

 11、快速排氣閥應用回路

五、氣動實訓箱配置清單
