氣動PLC控制實訓裝置

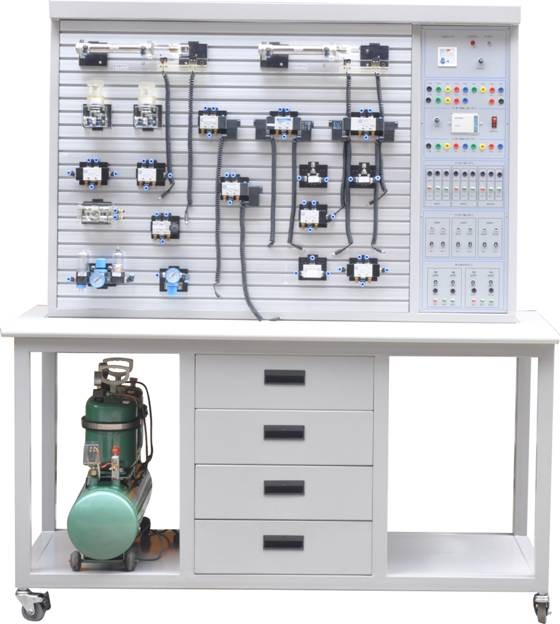

KCYCM-16E型氣動PLC控制實訓裝置

一、主要技術參數

1、輸入電源：220V．允差±l0%，50Hz；

2、裝置容量：≤1kVA；

3、工作環境溫度：－5℃～40℃；

4、工作濕度：≤90%(40℃時)；

5、外形尺寸：1500mm×650mm×1800mm

6、靜音空氣壓縮機：工作電源：AC220V；電機功率：250W公稱容量10L；額定輸出氣壓1Mpa

7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。

8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕

模塊，氣動元件獨立模塊等。

9、實訓裝置外型尺寸：1500mm×650mm×1800mm

二、主要特點

1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、

可編程控制器（PLC）等組件組成。

2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元

件等。

3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將

元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上?；?/span>

路搭接采用快換接頭，布局靈活，拆接方便快捷。

4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。

5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流

24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。

6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。

7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。

三、氣動基本實訓回路

1、單作用氣缸的換向回路

2、雙作用氣缸的換向回路

3、單作用氣缸速度控制回路

4、雙作用氣缸單向調速回路

5、雙作用氣缸雙向調速回路

6、速度換接回路

7、緩沖回路

8、二次壓力控制回路

9、高低壓轉換回路

10、計數回路

11、延時回路

12、過載保護回路

13、互鎖回路

14、單缸單往復控制回路

15、單缸連續往復動作回路

16、直線缸、旋轉缸順序動作回路

17、多缸順序動作回路

18、雙缸、同步動作回路

19、回缸聯動回路

20、卸荷回路

 21、或門型梭閥的應用回路

22、快速排氣閥應用回路

四、氣動PLC控制實訓裝置配置清單
