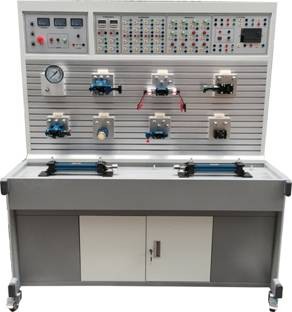

KCYCM-18D 型工業液壓與PLC控制實訓裝置（采用導線連接）
一、概述：
液壓與 PLC控制液壓實訓裝置是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓與PLC控制液壓實訓設備的優點，采用了開放型實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、實訓裝置功能：
1、實訓裝置由實訓臺、實訓桌、電氣控制模塊、液壓泵站、液壓元件等組成。
2、實訓臺：鋁材結構平臺，主要用于安裝液壓相關元件，型材表面有標準的兩道固定槽最上面層主要以電氣控制位置。
3、實訓桌：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，帶有集中收集實訓遺油設計，實訓桌下方設有元器件儲存柜，用于存放元器件。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、直流電源：DC24V
3、裝置容量：<2kVA。
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1520mm×700mm×1750mm
7、液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油溫液面計、清潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。電機：額定電壓380V．額定功率1.5kW，絕緣等級B。
8、電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的交、直流輸入電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站與氣泵是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
9、PLC 主機模塊：三菱FX1S-20MR主機，主機為12點開關量輸入，8點開關量輸出。
10、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊等。
11、通過機械控制，傳統繼電器控制，先進的PLC自動控制及MGGS組態軟件控制、監控技術于一體，靈活實現其功能。
四、液壓元器件配置清單：
序號 | 型號/規格 | 名稱 | 數量 | 單位 |
1 | 實訓臺 | 1 | 臺 | |
2 | 1520×700×1750（mm） | 實訓桌 | 1 | 張 |
3 | FX1S-20MR | PLC主機模塊 | 1 | 塊 |
4 | 380V、24V | 電源模塊 | 1 | 塊 |
5 | 控制按鈕模塊 | 1 | 塊 | |
6 | 時間繼電器模塊 | 1 | 塊 | |
7 | 泵站 | 電機 | 1 | 臺 |
8 | 變量葉片泵 | 1 | 臺 | |
9 | 油溫液面計 | 1 | 只 | |
10 | 空氣濾清器 | 1 | 只 | |
11 | 吸油過濾器 | 1 | 只 | |
12 | 耐震不銹鋼壓力表 | 1 | 只 | |
13 | 油管托盤架 | 1 | 套 | |
14 | 油箱 | 1 | 只 | |
15 | MOB40-200 | 雙作用油缸 | 2 | 只 |
16 | 2FRM5-31B/15QB | 二通流量閥（調速閥） | 2 | 只 |
17 | 2WE6A61B/CG24N9Z5L | 二位二通電磁換向閥 | 1 | 只 |
18 | 3WE6A61B/CG24N9Z5L | 二位三通電磁換向閥 | 2 | 只 |
19 | 4WE6C61B/CG24N925L | 二位四通電磁換向閥 | 1 | 只 |
20 | 4WMM6C50BF | 二位四通手控換向閥 | 1 | 只 |
21 | 4WE6E61B/CG24N9Z5L | 三位四通電磁換向閥（O） | 1 | 只 |
22 | 4WE6J61B/CG24N9Z5L | 三位四通電磁換向閥（M） | 1 | 只 |
23 | DRVP10-1-10 | 單向節流閥 | 1 | 只 |
24 | RVP10-10B | 單向閥 | 1 | 只 |
25 | DB10-1-50B/100U | 先導式溢流閥 | 1 | 只 |
26 | DBDH6P10B/100 | 直動式溢流閥 | 1 | 只 |
27 | DZ10-1-30B/100 | 先導式順序閥 | 1 | 只 |
28 | DR10-4-50B/100Y | 先導式減壓閥 | 1 | 只 |
29 | SV10PA2-30B | 液控單向閥 | 2 | 只 |
30 | HED40P15/100Z14L24 | 壓力繼電器 | 2 | 只 |
31 | 三通 | 4 | 只 | |
32 | 四通 | 3 | 只 | |
33 | YN-100ZQ/10MPa | 耐震壓力表 | 1 | 只 |
34 | 行程開關 | 4 | 只 | |
35 | 膠管 | M16*1.5/8I-W-0.5M (裝好快速接頭) | 10 | 根 |
36 | M16*1.5/8I-W-0.7M (裝好快速接頭) | 15 | 根 | |
37 | 電機電源線 | 1 | 根 | |
38 | 三菱 | 編程電纜 | 1 | 條 |
39 | L-HL46 | 液壓油 | 2 | 桶 |
40 | 液壓實訓指導書 | 1 | 冊 | |
41 | PLC編程軟件、程序 | 1 | 盤 | |
42 | 工具 | 1 | 套 |
五、可以完成的實訓項目
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回
19、PLC編程軟件學習和使用
20、PLC與計算機的通訊，在線調試、監控
21、PLC控制的液壓基本回路實訓（優化控制）
